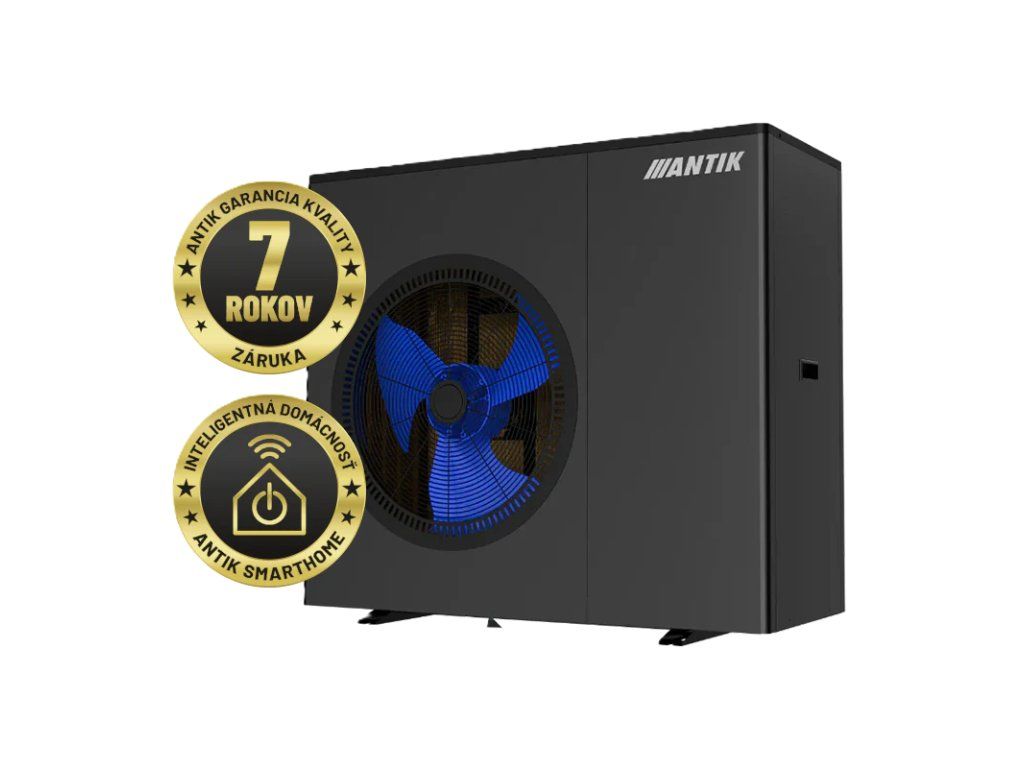

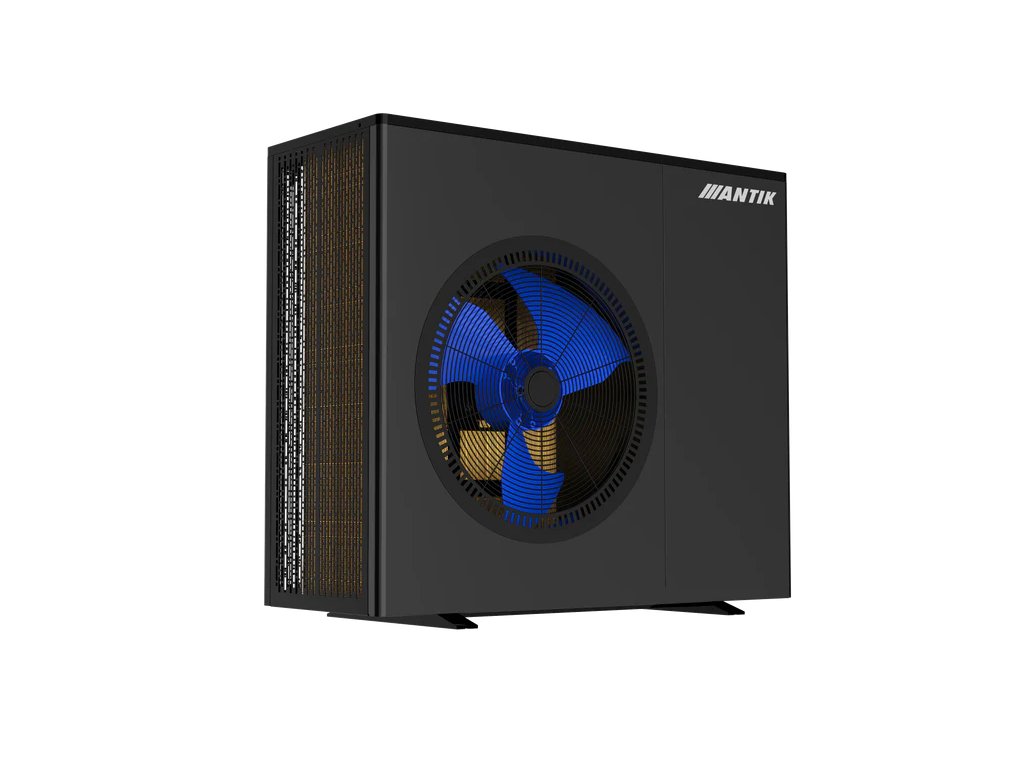

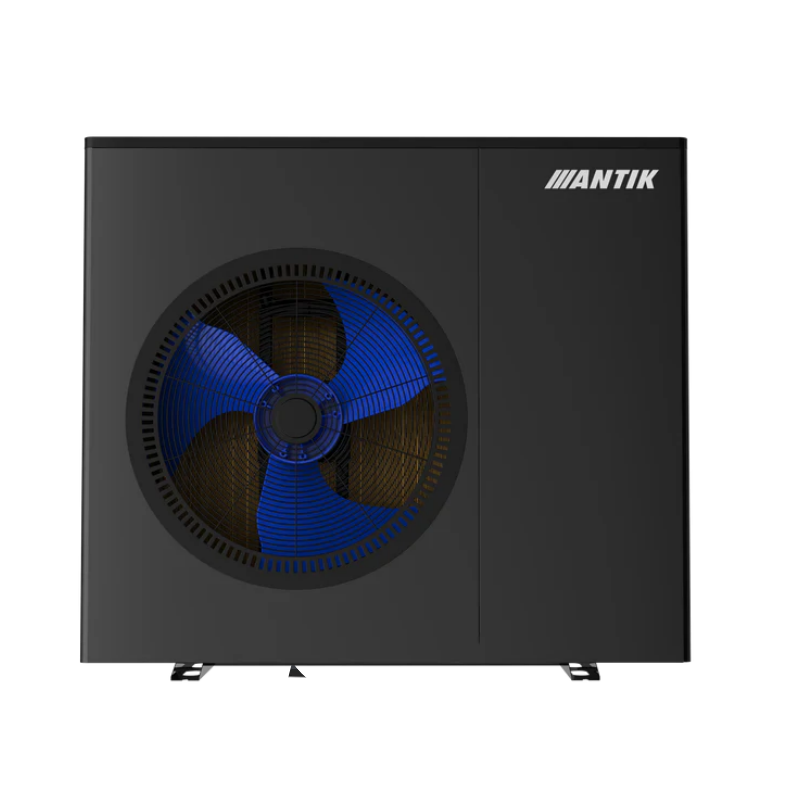

ANTIK ATK-HPC.07 Monoblok 7kW CLASSIC
Kód: ATK-HPC.07Související produkty
Detailní popis produktu

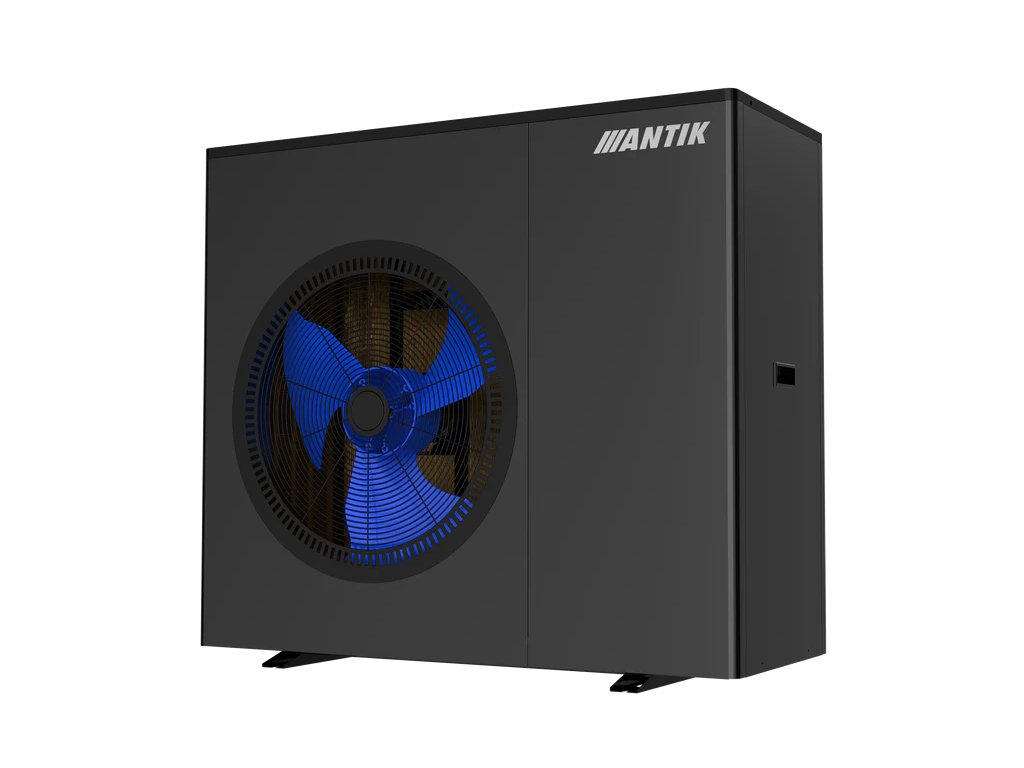

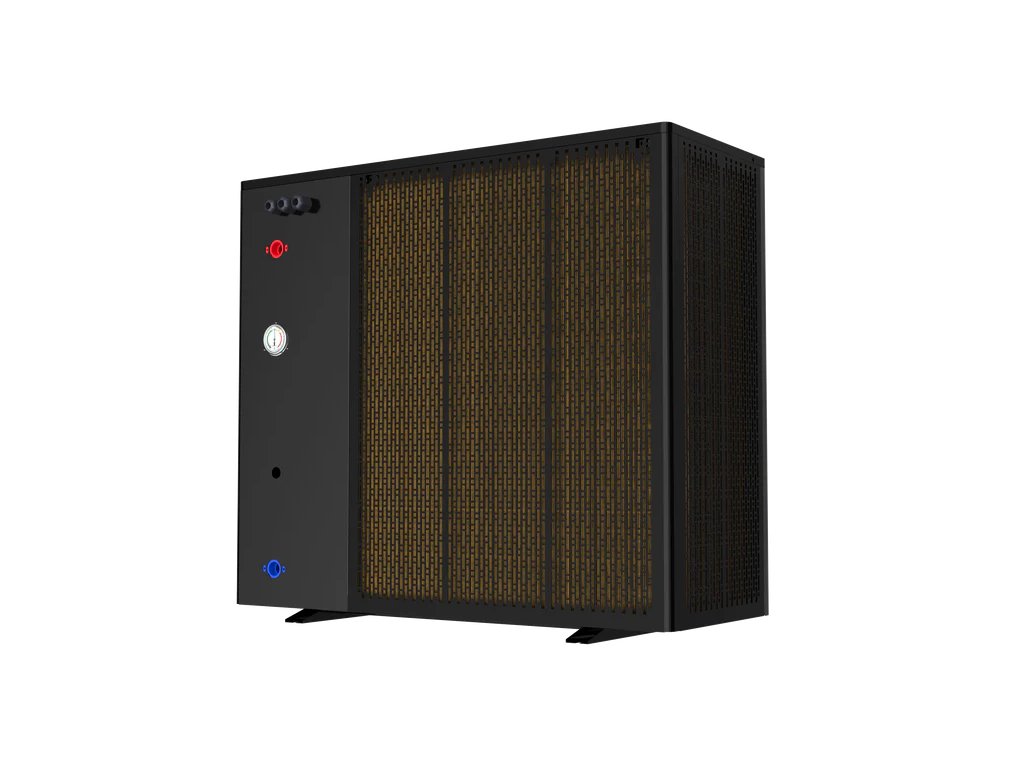

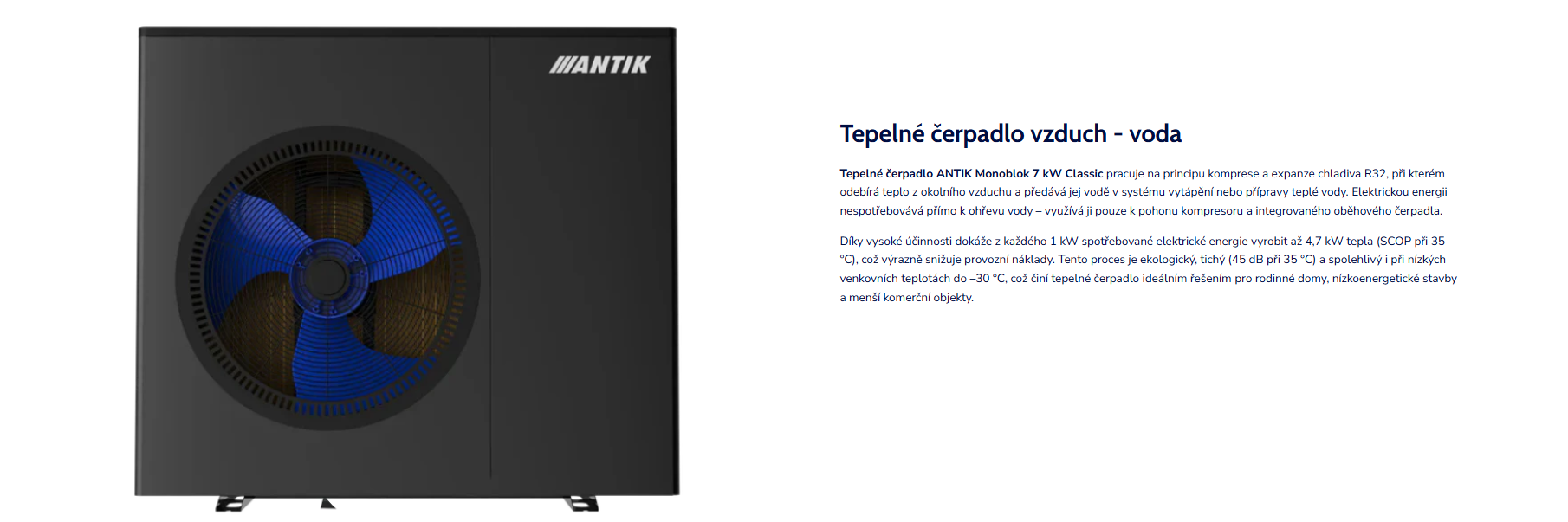

Tepelné čerpadlo vzduch - voda
Tepelné čerpadlo ANTIK Monoblok 7 kW Classic pracuje na principu komprese a expanze chladiva R32, při kterém odebírá teplo z okolního vzduchu a předává jej vodě v systému vytápění nebo přípravy teplé vody. Elektrickou energii nespotřebovává přímo k ohřevu vody – využívá ji pouze k pohonu kompresoru a integrovaného oběhového čerpadla.
Díky vysoké účinnosti dokáže z každého 1 kW spotřebované elektrické energie vyrobit až 4,7 kW tepla (SCOP při 35 °C), což výrazně snižuje provozní náklady. Tento proces je ekologický, tichý (45 dB při 35 °C) a spolehlivý i při nízkých venkovních teplotách do –30 °C, což činí tepelné čerpadlo ideálním řešením pro rodinné domy, nízkoenergetické stavby a menší komerční objekty.

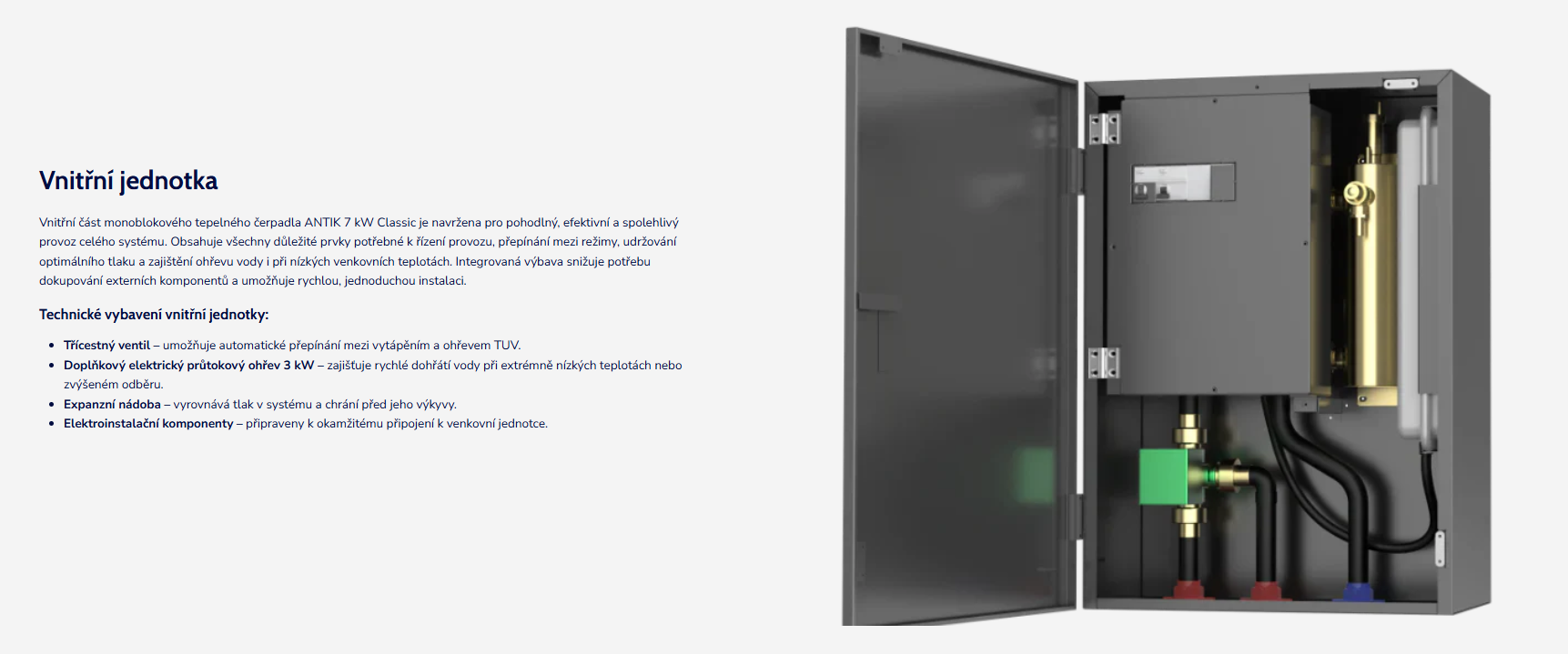

Vnitřní jednotka
Vnitřní část monoblokového tepelného čerpadla ANTIK 7 kW Classic je navržena pro pohodlný, efektivní a spolehlivý provoz celého systému. Obsahuje všechny důležité prvky potřebné k řízení provozu, přepínání mezi režimy, udržování optimálního tlaku a zajištění ohřevu vody i při nízkých venkovních teplotách. Integrovaná výbava snižuje potřebu dokupování externích komponentů a umožňuje rychlou, jednoduchou instalaci.
Technické vybavení vnitřní jednotky:
- Třícestný ventil – umožňuje automatické přepínání mezi vytápěním a ohřevem TUV.
- Doplňkový elektrický průtokový ohřev 3 kW – zajišťuje rychlé dohřátí vody při extrémně nízkých teplotách nebo zvýšeném odběru.
- Expanzní nádoba – vyrovnává tlak v systému a chrání před jeho výkyvy.
- Elektroinstalační komponenty – připraveny k okamžitému připojení k venkovní jednotce.

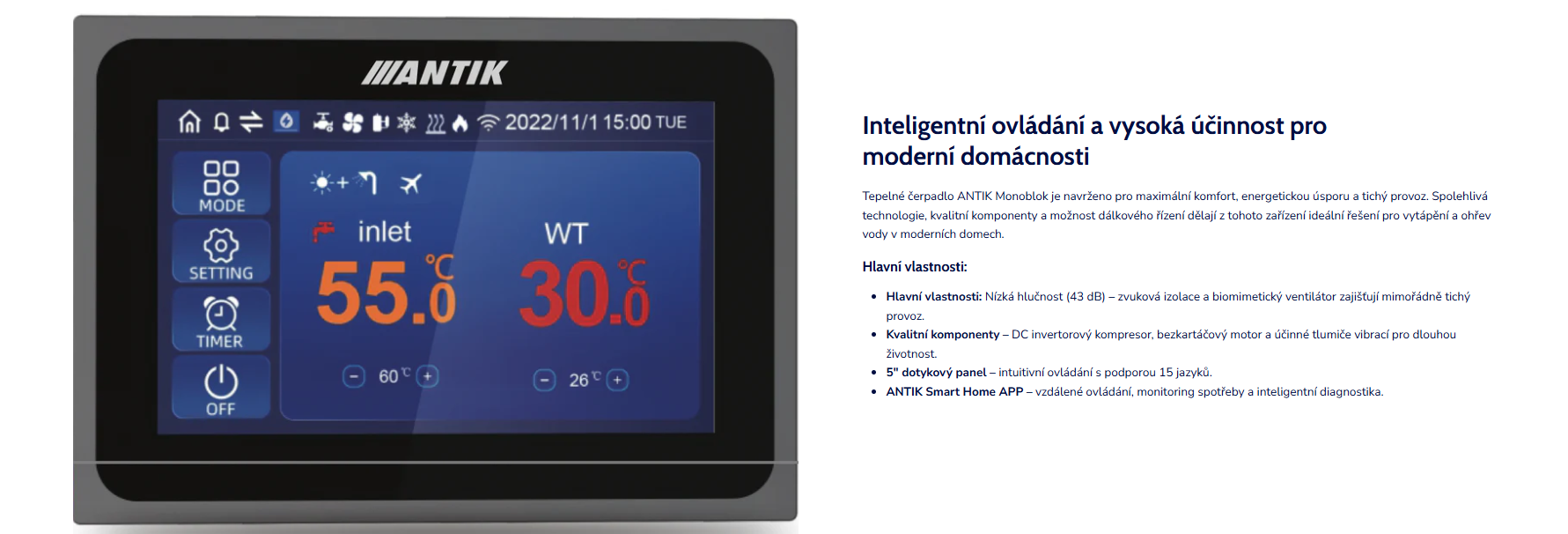

Inteligentní ovládání a vysoká účinnost pro moderní domácnosti
Tepelné čerpadlo ANTIK Monoblok je navrženo pro maximální komfort, energetickou úsporu a tichý provoz. Spolehlivá technologie, kvalitní komponenty a možnost dálkového řízení dělají z tohoto zařízení ideální řešení pro vytápění a ohřev vody v moderních domech.
Hlavní vlastnosti:
- Hlavní vlastnosti: Nízká hlučnost (43 dB) – zvuková izolace a biomimetický ventilátor zajišťují mimořádně tichý provoz.
- Kvalitní komponenty – DC invertorový kompresor, bezkartáčový motor a účinné tlumiče vibrací pro dlouhou životnost.
- 5" dotykový panel – intuitivní ovládání s podporou 15 jazyků.
- ANTIK Smart Home APP – vzdálené ovládání, monitoring spotřeby a inteligentní diagnostika.

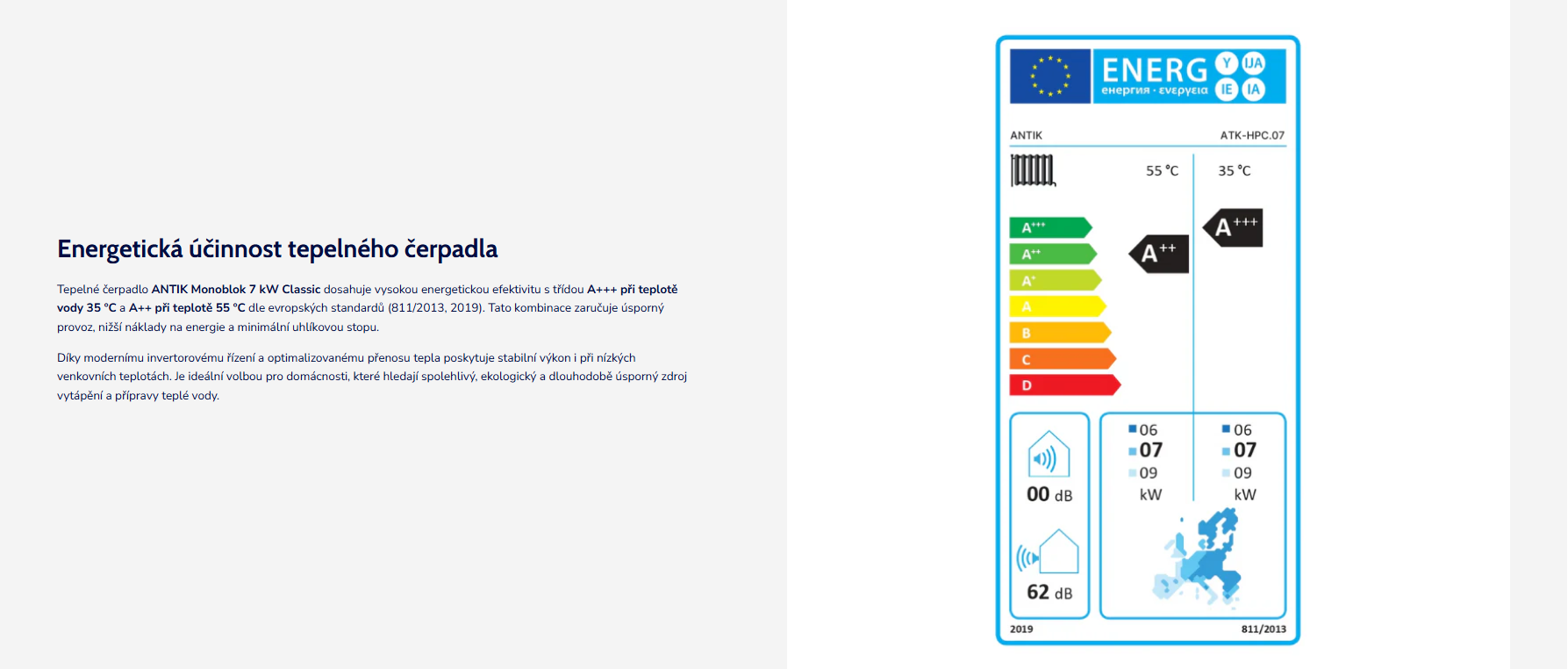

Energetická účinnost tepelného čerpadla
Tepelné čerpadlo ANTIK Monoblok 7 kW Classic dosahuje vysokou energetickou efektivitu s třídou A+++ při teplotě vody 35 °C a A++ při teplotě 55 °C dle evropských standardů (811/2013, 2019). Tato kombinace zaručuje úsporný provoz, nižší náklady na energie a minimální uhlíkovou stopu.
Díky modernímu invertorovému řízení a optimalizovanému přenosu tepla poskytuje stabilní výkon i při nízkých venkovních teplotách. Je ideální volbou pro domácnosti, které hledají spolehlivý, ekologický a dlouhodobě úsporný zdroj vytápění a přípravy teplé vody.

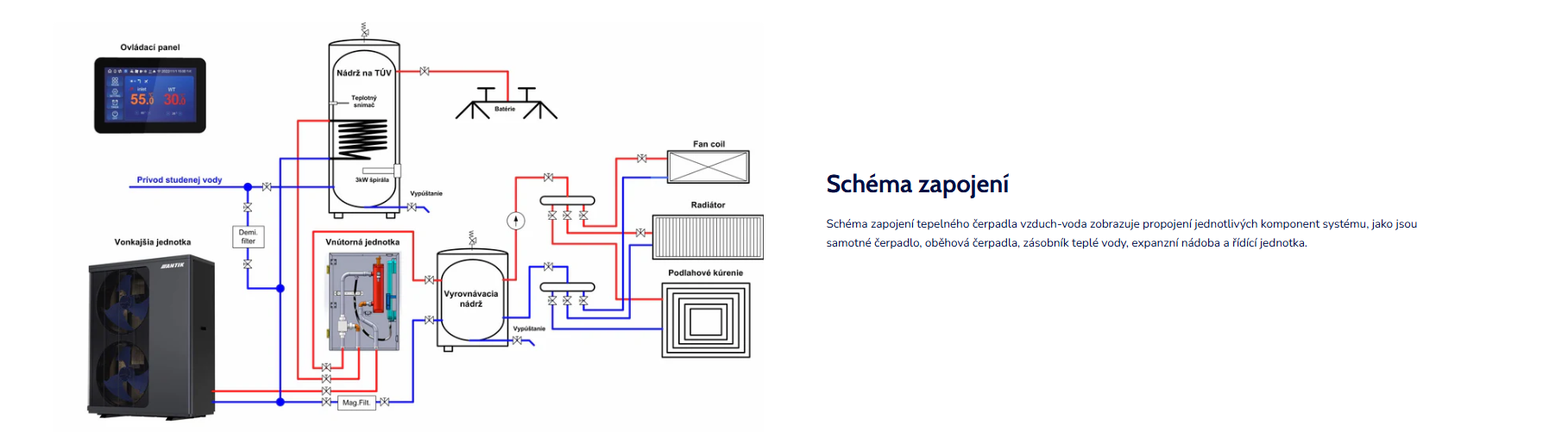

Schéma zapojení
Schéma zapojení tepelného čerpadla vzduch-voda zobrazuje propojení jednotlivých komponent systému, jako jsou samotné čerpadlo, oběhová čerpadla, zásobník teplé vody, expanzní nádoba a řídící jednotka.

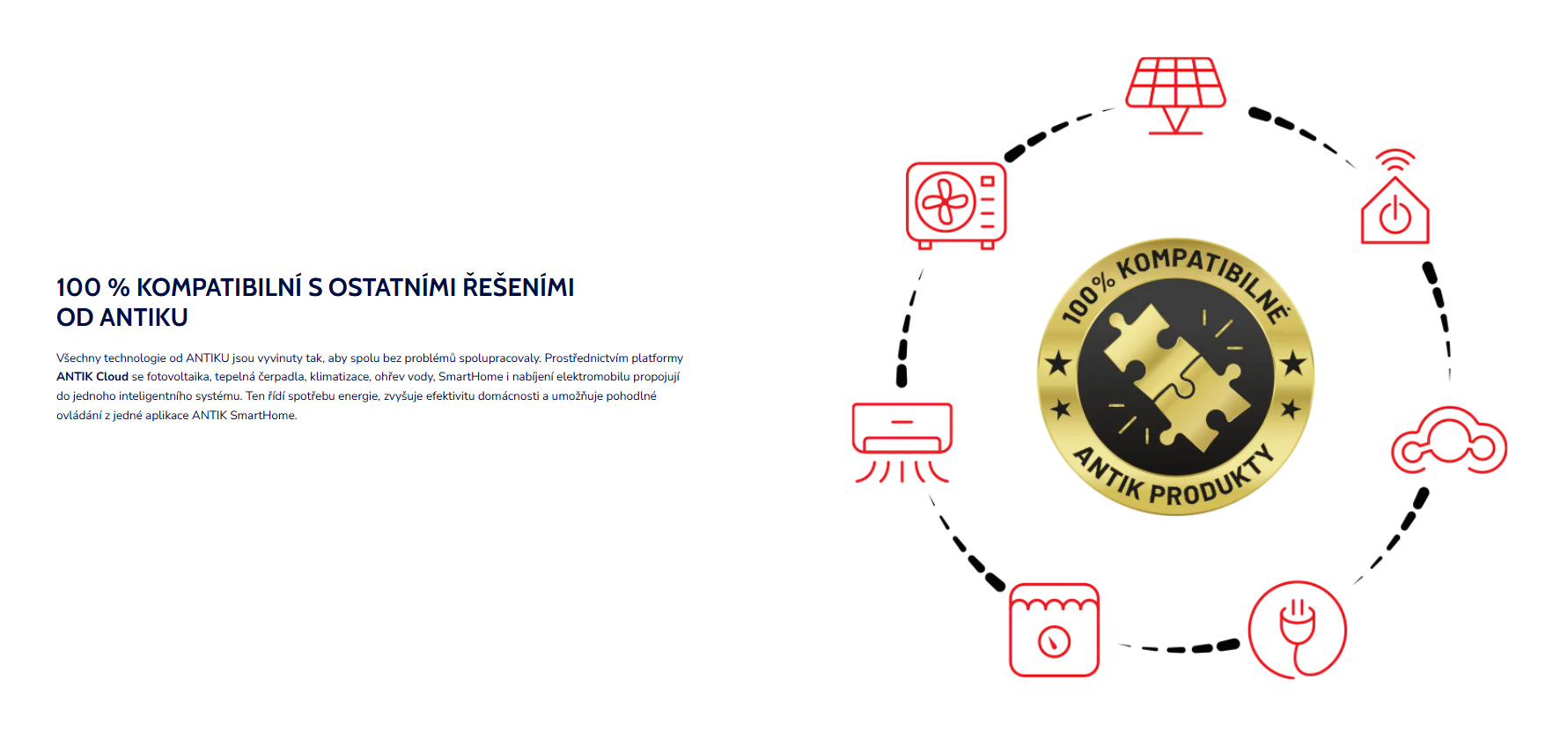

100 % KOMPATIBILNÍ S OSTATNÍMI ŘEŠENÍMI OD ANTIKU
Všechny technologie od ANTIKU jsou vyvinuty tak, aby spolu bez problémů spolupracovaly. Prostřednictvím platformy ANTIK Cloud se fotovoltaika, tepelná čerpadla, klimatizace, ohřev vody, SmartHome i nabíjení elektromobilu propojují do jednoho inteligentního systému. Ten řídí spotřebu energie, zvyšuje efektivitu domácnosti a umožňuje pohodlné ovládání z jedné aplikace ANTIK SmartHome.
Integrace tepelného čerpadla, fotovoltaiky a e-mobility
V případě, že si zvolíte kombinaci tepelného čerpadla s fotovoltaikou, celý systém nakonfigurujeme tak, aby se dosáhlo maximálního využití vyrobené solární energie při zachování stabilního tepelného komfortu ve vaší domácnosti. Inteligentní řízení zajistí, že energie z fotovoltaiky se přednostně použije na chod tepelného čerpadla, ohřev vody či další spotřebiče. V jediné aplikaci budete mít nepřetržitý přehled o provozu tepelného čerpadla, výrobě a spotřebě elektřiny, nabíjení elektromobilu i spotřebě domácnosti.
Systém zároveň umožňuje rozšíření a propojení s dalšími prvky chytré domácnosti, čímž získáte plnou kontrolu nad energií i komfortem.

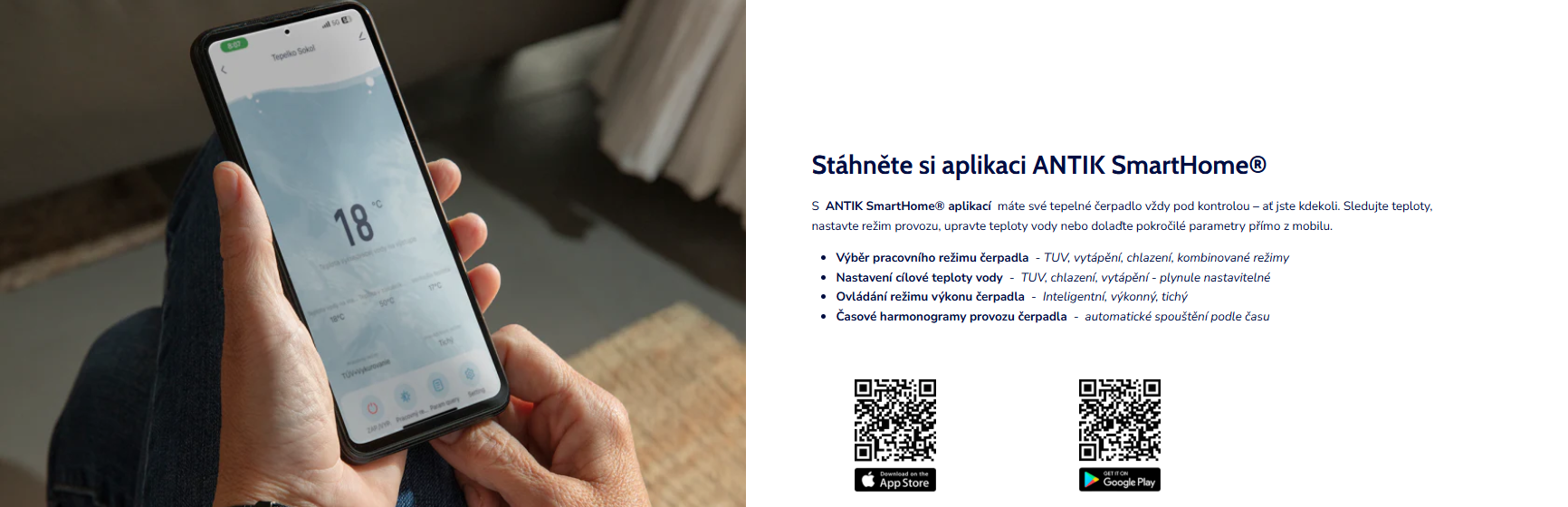

Stáhněte si aplikaci ANTIK SmartHome®
S ANTIK SmartHome® aplikací máte své tepelné čerpadlo vždy pod kontrolou – ať jste kdekoli. Sledujte teploty, nastavte režim provozu, upravte teploty vody nebo dolaďte pokročilé parametry přímo z mobilu.
- Výběr pracovního režimu čerpadla - TUV, vytápění, chlazení, kombinované režimy
- Nastavení cílové teploty vody - TUV, chlazení, vytápění - plynule nastavitelné
- Ovládání režimu výkonu čerpadla - Inteligentní, výkonný, tichý
- Časové harmonogramy provozu čerpadla - automatické spouštění podle času

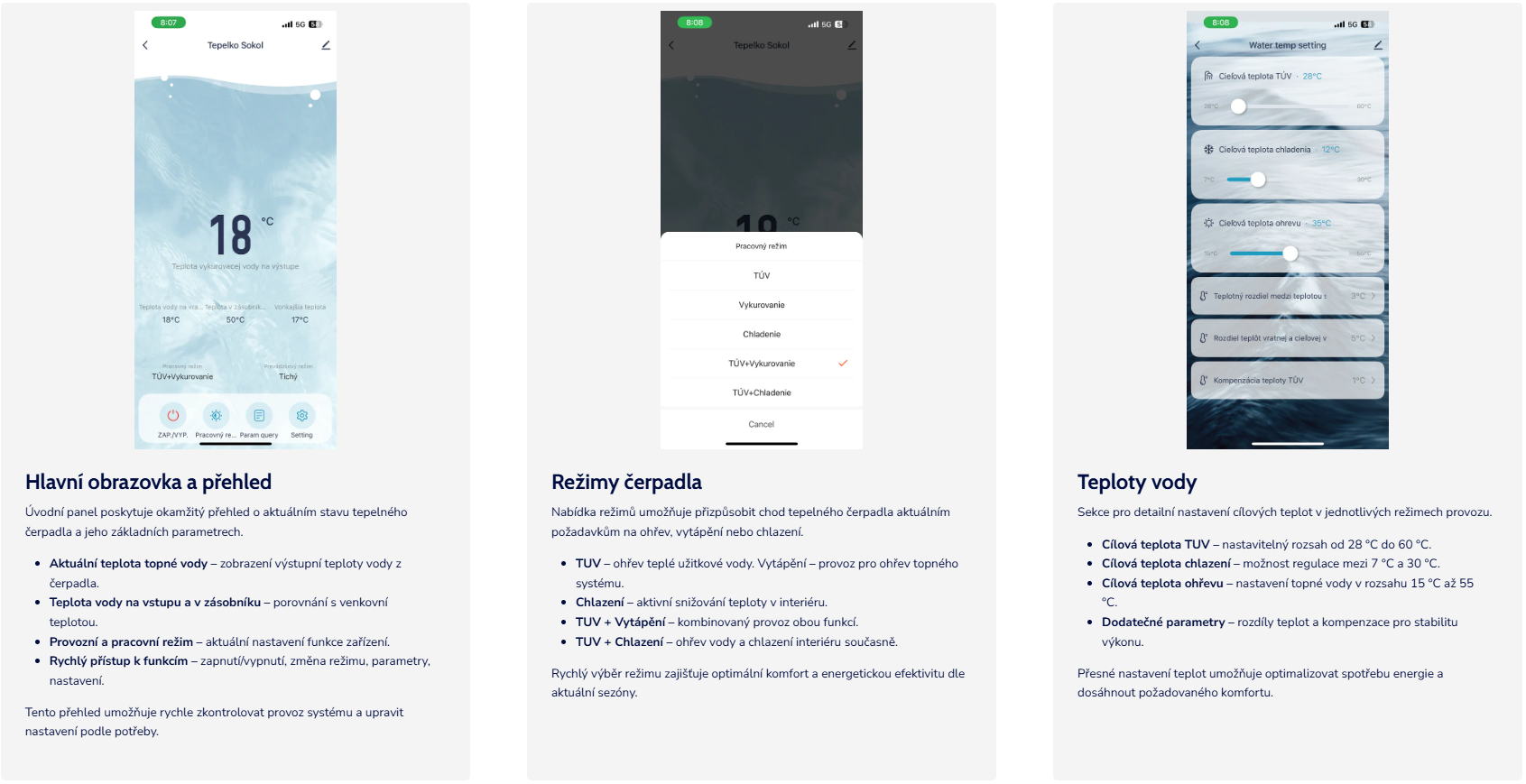

Hlavní obrazovka a přehled
Úvodní panel poskytuje okamžitý přehled o aktuálním stavu tepelného čerpadla a jeho základních parametrech.
Aktuální teplota topné vody – zobrazení výstupní teploty vody z čerpadla.
Teplota vody na vstupu a v zásobníku – porovnání s venkovní teplotou.
Provozní a pracovní režim – aktuální nastavení funkce zařízení.
Rychlý přístup k funkcím – zapnutí/vypnutí, změna režimu, parametry, nastavení.
Tento přehled umožňuje rychle zkontrolovat provoz systému a upravit nastavení podle potřeby.
Režimy čerpadla
Nabídka režimů umožňuje přizpůsobit chod tepelného čerpadla aktuálním požadavkům na ohřev, vytápění nebo chlazení.
TUV – ohřev teplé užitkové vody. Vytápění – provoz pro ohřev topného systému.
Chlazení – aktivní snižování teploty v interiéru.
TUV + Vytápění – kombinovaný provoz obou funkcí.
TUV + Chlazení – ohřev vody a chlazení interiéru současně.
Rychlý výběr režimu zajišťuje optimální komfort a energetickou efektivitu dle aktuální sezóny.
Teploty vody
Sekce pro detailní nastavení cílových teplot v jednotlivých režimech provozu.
Cílová teplota TUV – nastavitelný rozsah od 28 °C do 60 °C.
Cílová teplota chlazení – možnost regulace mezi 7 °C a 30 °C.
Cílová teplota ohřevu – nastavení topné vody v rozsahu 15 °C až 55 °C.
Dodatečné parametry – rozdíly teplot a kompenzace pro stabilitu výkonu.
Přesné nastavení teplot umožňuje optimalizovat spotřebu energie a dosáhnout požadovaného komfortu.

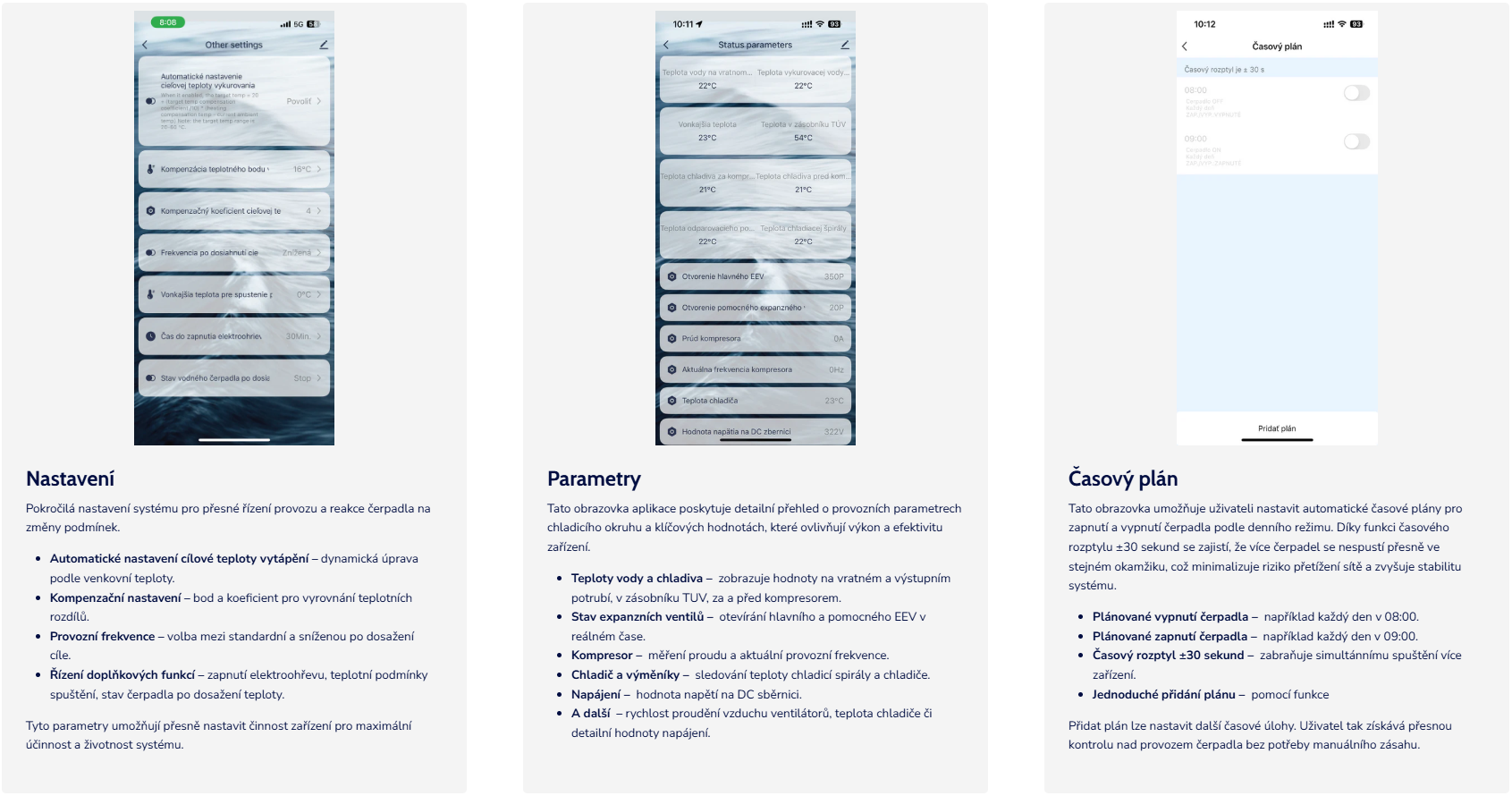

Nastavení
Pokročilá nastavení systému pro přesné řízení provozu a reakce čerpadla na změny podmínek.
Automatické nastavení cílové teploty vytápění – dynamická úprava podle venkovní teploty.
Kompenzační nastavení – bod a koeficient pro vyrovnání teplotních rozdílů.
Provozní frekvence – volba mezi standardní a sníženou po dosažení cíle.
Řízení doplňkových funkcí – zapnutí elektroohřevu, teplotní podmínky spuštění, stav čerpadla po dosažení teploty.
Tyto parametry umožňují přesně nastavit činnost zařízení pro maximální účinnost a životnost systému.
Parametry
Tato obrazovka aplikace poskytuje detailní přehled o provozních parametrech chladicího okruhu a klíčových hodnotách, které ovlivňují výkon a efektivitu zařízení.
Teploty vody a chladiva – zobrazuje hodnoty na vratném a výstupním potrubí, v zásobníku TUV, za a před kompresorem.
Stav expanzních ventilů – otevírání hlavního a pomocného EEV v reálném čase.
Kompresor – měření proudu a aktuální provozní frekvence.
Chladič a výměníky – sledování teploty chladicí spirály a chladiče.
Napájení – hodnota napětí na DC sběrnici.
A další – rychlost proudění vzduchu ventilátorů, teplota chladiče či detailní hodnoty napájení.
Časový plán
Tato obrazovka umožňuje uživateli nastavit automatické časové plány pro zapnutí a vypnutí čerpadla podle denního režimu. Díky funkci časového rozptylu ±30 sekund se zajistí, že více čerpadel se nespustí přesně ve stejném okamžiku, což minimalizuje riziko přetížení sítě a zvyšuje stabilitu systému.
Plánované vypnutí čerpadla – například každý den v 08:00.
Plánované zapnutí čerpadla – například každý den v 09:00.
Časový rozptyl ±30 sekund – zabraňuje simultánnímu spuštění více zařízení.
Jednoduché přidání plánu – pomocí funkce
Přidat plán lze nastavit další časové úlohy. Uživatel tak získává přesnou kontrolu nad provozem čerpadla bez potřeby manuálního zásahu.

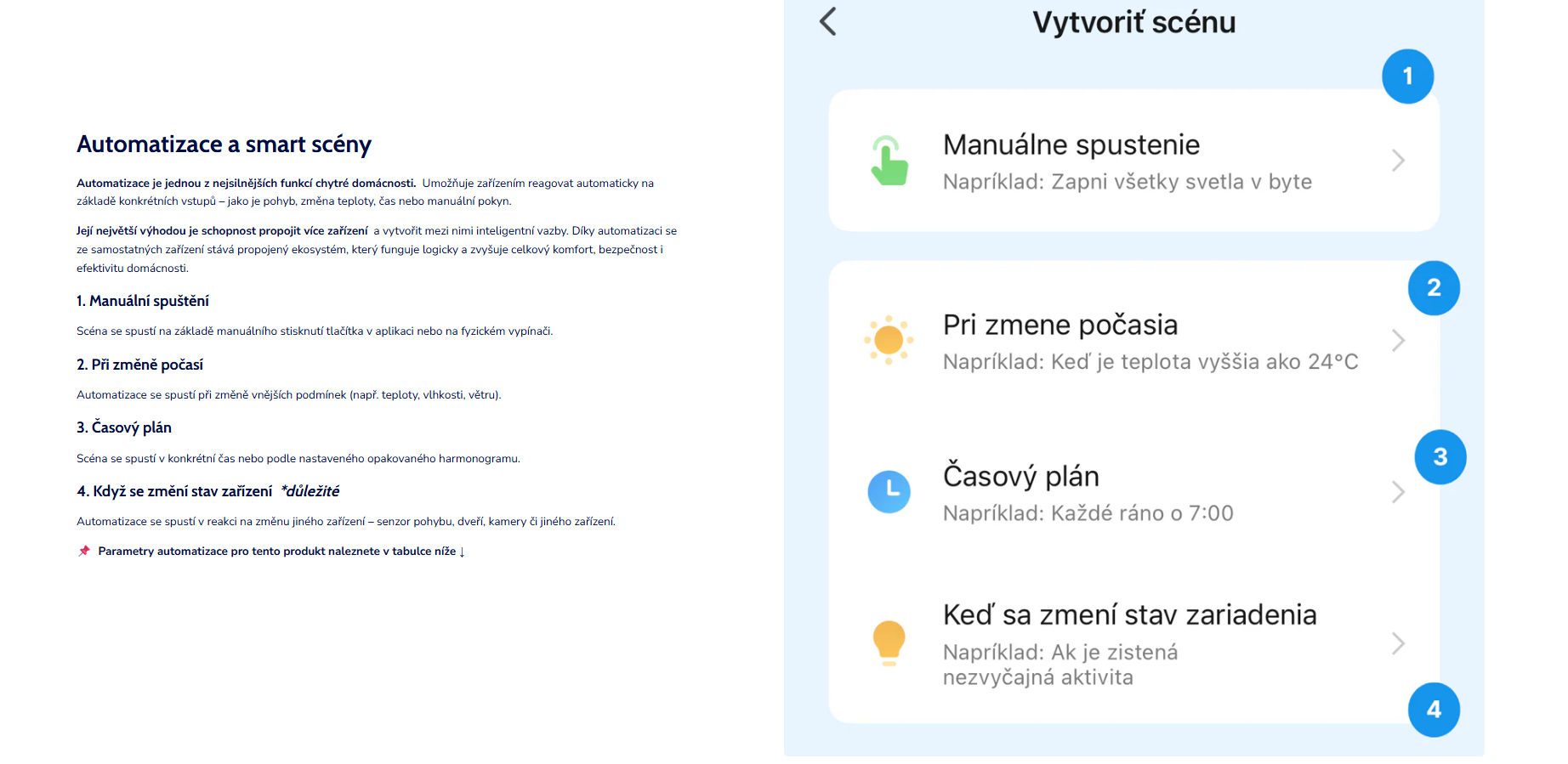

Automatizace a smart scény
Automatizace je jednou z nejsilnějších funkcí chytré domácnosti. Umožňuje zařízením reagovat automaticky na základě konkrétních vstupů – jako je pohyb, změna teploty, čas nebo manuální pokyn.
Její největší výhodou je schopnost propojit více zařízení a vytvořit mezi nimi inteligentní vazby. Díky automatizaci se ze samostatných zařízení stává propojený ekosystém, který funguje logicky a zvyšuje celkový komfort, bezpečnost i efektivitu domácnosti.
1. Manuální spuštění
Scéna se spustí na základě manuálního stisknutí tlačítka v aplikaci nebo na fyzickém vypínači.
2. Při změně počasí
Automatizace se spustí při změně vnějších podmínek (např. teploty, vlhkosti, větru).
3. Časový plán
Scéna se spustí v konkrétní čas nebo podle nastaveného opakovaného harmonogramu.
4. Když se změní stav zařízení *důležité
Automatizace se spustí v reakci na změnu jiného zařízení – senzor pohybu, dveří, kamery či jiného zařízení.
📌 Parametry automatizace pro tento produkt naleznete v tabulce níže ↓

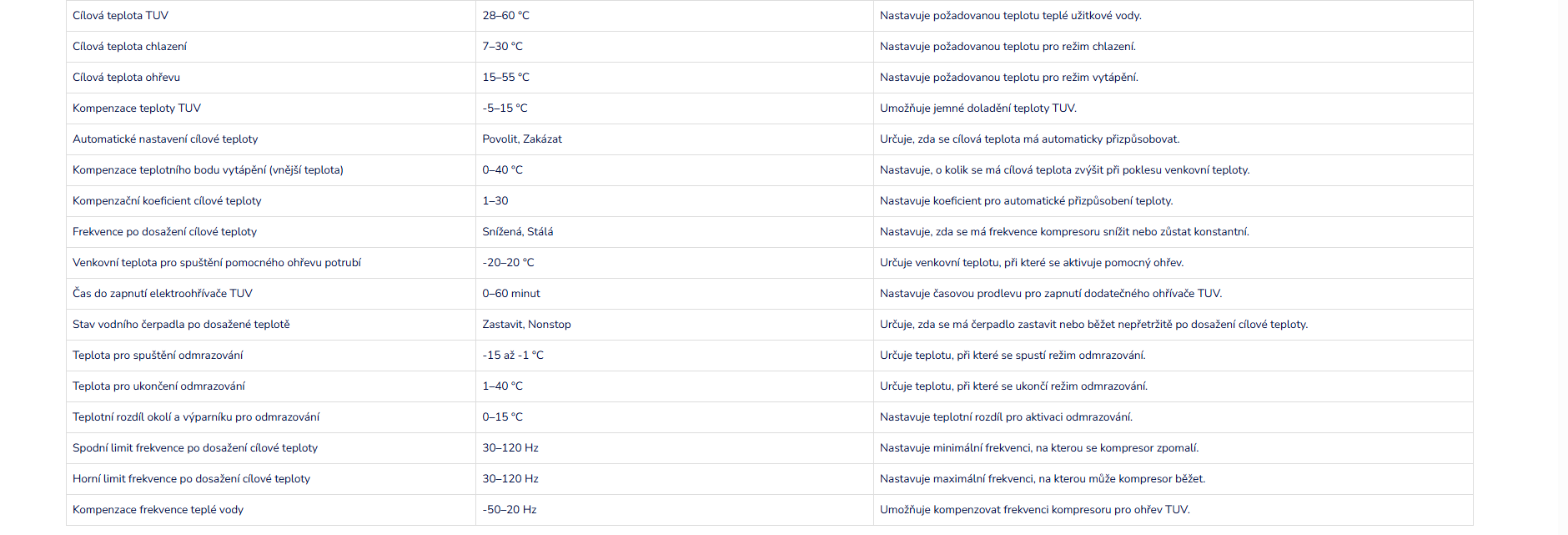

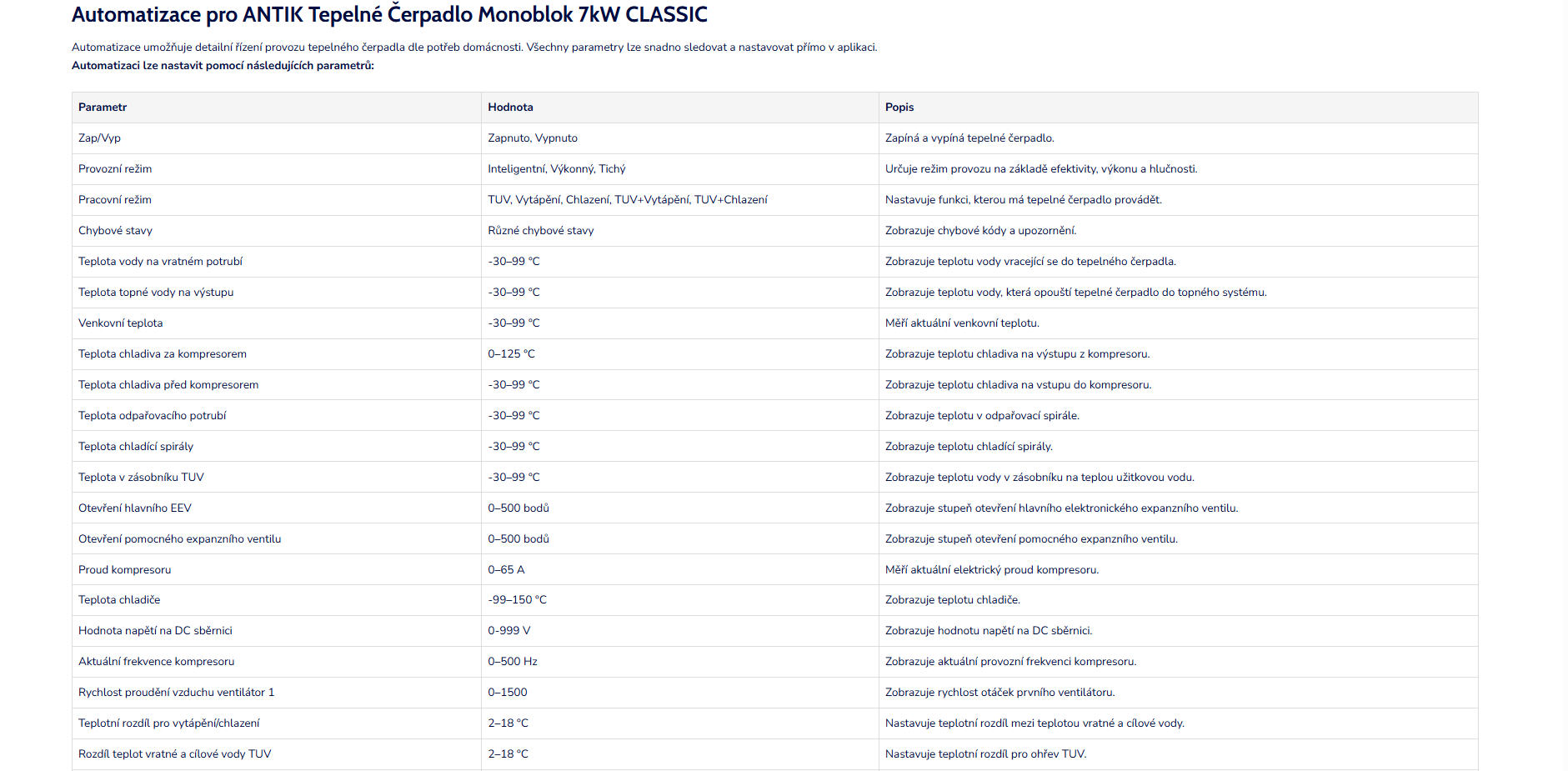

Automatizace pro ANTIK Tepelné Čerpadlo Monoblok 7kW CLASSIC
Automatizace umožňuje detailní řízení provozu tepelného čerpadla dle potřeb domácnosti. Všechny parametry lze snadno sledovat a nastavovat přímo v aplikaci.
Automatizaci lze nastavit pomocí následujících parametrů:
| Parametr | Hodnota | Popis |
|---|---|---|
| Zap/Vyp | Zapnuto, Vypnuto | Zapíná a vypíná tepelné čerpadlo. |
| Provozní režim | Inteligentní, Výkonný, Tichý | Určuje režim provozu na základě efektivity, výkonu a hlučnosti. |
| Pracovní režim | TUV, Vytápění, Chlazení, TUV+Vytápění, TUV+Chlazení | Nastavuje funkci, kterou má tepelné čerpadlo provádět. |
| Chybové stavy | Různé chybové stavy | Zobrazuje chybové kódy a upozornění. |
| Teplota vody na vratném potrubí | -30–99 °C | Zobrazuje teplotu vody vracející se do tepelného čerpadla. |
| Teplota topné vody na výstupu | -30–99 °C | Zobrazuje teplotu vody, která opouští tepelné čerpadlo do topného systému. |
| Venkovní teplota | -30–99 °C | Měří aktuální venkovní teplotu. |
| Teplota chladiva za kompresorem | 0–125 °C | Zobrazuje teplotu chladiva na výstupu z kompresoru. |
| Teplota chladiva před kompresorem | -30–99 °C | Zobrazuje teplotu chladiva na vstupu do kompresoru. |
| Teplota odpařovacího potrubí | -30–99 °C | Zobrazuje teplotu v odpařovací spirále. |
| Teplota chladící spirály | -30–99 °C | Zobrazuje teplotu chladící spirály. |
| Teplota v zásobníku TUV | -30–99 °C | Zobrazuje teplotu vody v zásobníku na teplou užitkovou vodu. |
| Otevření hlavního EEV | 0–500 bodů | Zobrazuje stupeň otevření hlavního elektronického expanzního ventilu. |
| Otevření pomocného expanzního ventilu | 0–500 bodů | Zobrazuje stupeň otevření pomocného expanzního ventilu. |
| Proud kompresoru | 0–65 A | Měří aktuální elektrický proud kompresoru. |
| Teplota chladiče | -99–150 °C | Zobrazuje teplotu chladiče. |
| Hodnota napětí na DC sběrnici | 0-999 V | Zobrazuje hodnotu napětí na DC sběrnici. |
| Aktuální frekvence kompresoru | 0–500 Hz | Zobrazuje aktuální provozní frekvenci kompresoru. |
| Rychlost proudění vzduchu ventilátor 1 | 0–1500 | Zobrazuje rychlost otáček prvního ventilátoru. |
| Teplotní rozdíl pro vytápění/chlazení | 2–18 °C | Nastavuje teplotní rozdíl mezi teplotou vratné a cílové vody. |
| Rozdíl teplot vratné a cílové vody TUV | 2–18 °C | Nastavuje teplotní rozdíl pro ohřev TUV. |
| Cílová teplota TUV | 28–60 °C | Nastavuje požadovanou teplotu teplé užitkové vody. |
| Cílová teplota chlazení | 7–30 °C | Nastavuje požadovanou teplotu pro režim chlazení. |
| Cílová teplota ohřevu | 15–55 °C | Nastavuje požadovanou teplotu pro režim vytápění. |
| Kompenzace teploty TUV | -5–15 °C | Umožňuje jemné doladění teploty TUV. |
| Automatické nastavení cílové teploty | Povolit, Zakázat | Určuje, zda se cílová teplota má automaticky přizpůsobovat. |
| Kompenzace teplotního bodu vytápění (vnější teplota) | 0–40 °C | Nastavuje, o kolik se má cílová teplota zvýšit při poklesu venkovní teploty. |
| Kompenzační koeficient cílové teploty | 1–30 | Nastavuje koeficient pro automatické přizpůsobení teploty. |
| Frekvence po dosažení cílové teploty | Snížená, Stálá | Nastavuje, zda se má frekvence kompresoru snížit nebo zůstat konstantní. |
| Venkovní teplota pro spuštění pomocného ohřevu potrubí | -20–20 °C | Určuje venkovní teplotu, při které se aktivuje pomocný ohřev. |
| Čas do zapnutí elektroohřívače TUV | 0–60 minut | Nastavuje časovou prodlevu pro zapnutí dodatečného ohřívače TUV. |
| Stav vodního čerpadla po dosažené teplotě | Zastavit, Nonstop | Určuje, zda se má čerpadlo zastavit nebo běžet nepřetržitě po dosažení cílové teploty. |
| Teplota pro spuštění odmrazování | -15 až -1 °C | Určuje teplotu, při které se spustí režim odmrazování. |
| Teplota pro ukončení odmrazování | 1–40 °C | Určuje teplotu, při které se ukončí režim odmrazování. |
| Teplotní rozdíl okolí a výparníku pro odmrazování | 0–15 °C | Nastavuje teplotní rozdíl pro aktivaci odmrazování. |
| Spodní limit frekvence po dosažení cílové teploty | 30–120 Hz | Nastavuje minimální frekvenci, na kterou se kompresor zpomalí. |
| Horní limit frekvence po dosažení cílové teploty | 30–120 Hz | Nastavuje maximální frekvenci, na kterou může kompresor běžet. |
| Kompenzace frekvence teplé vody | -50–20 Hz | Umožňuje kompenzovat frekvenci kompresoru pro ohřev TUV. |

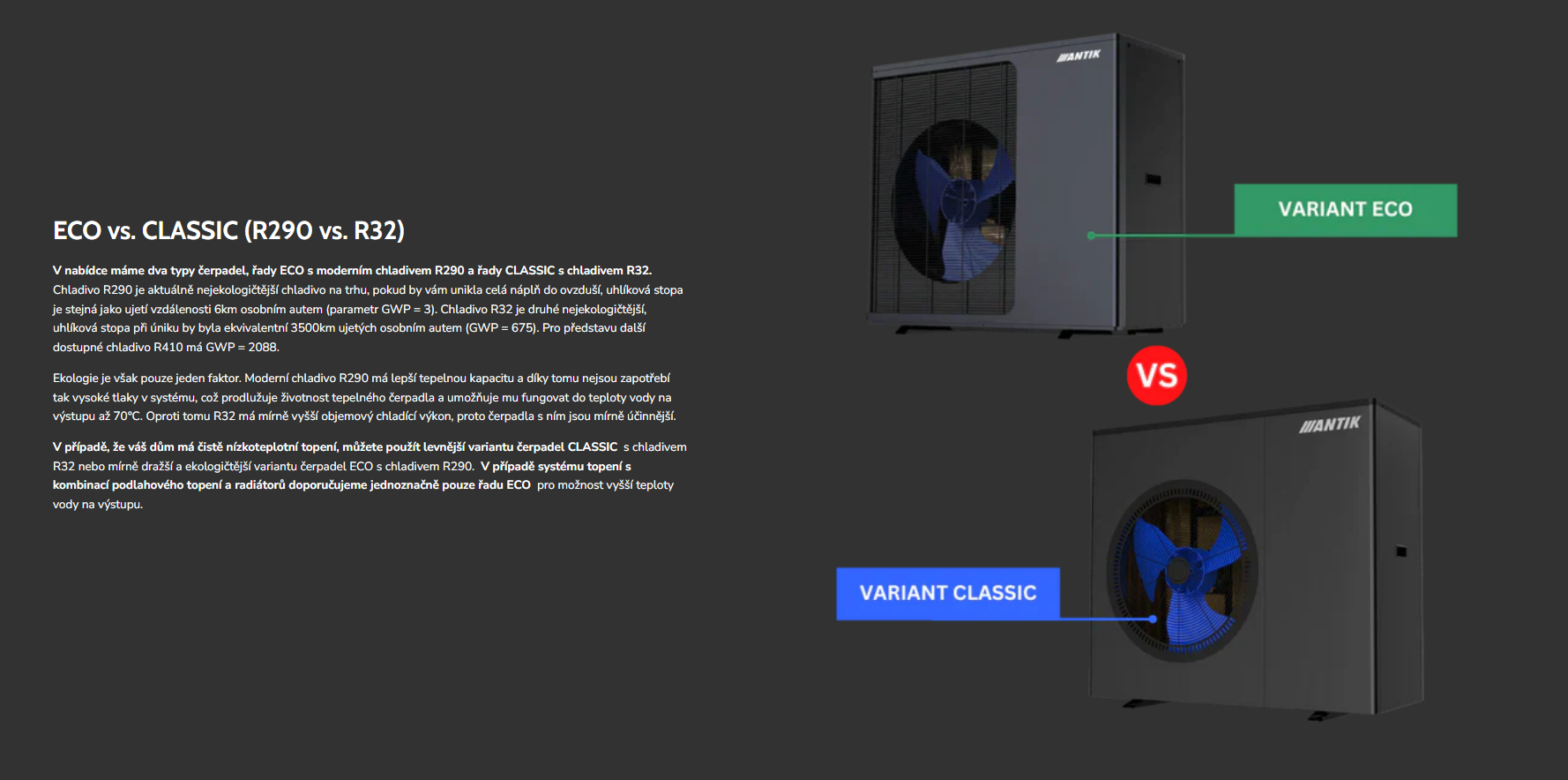

ECO vs. CLASSIC (R290 vs. R32)
V nabídce máme dva typy čerpadel, řady ECO s moderním chladivem R290 a řady CLASSIC s chladivem R32. Chladivo R290 je aktuálně nejekologičtější chladivo na trhu, pokud by vám unikla celá náplň do ovzduší, uhlíková stopa je stejná jako ujetí vzdálenosti 6km osobním autem (parametr GWP = 3). Chladivo R32 je druhé nejekologičtější, uhlíková stopa při úniku by byla ekvivalentní 3500km ujetých osobním autem (GWP = 675). Pro představu další dostupné chladivo R410 má GWP = 2088.
Ekologie je však pouze jeden faktor. Moderní chladivo R290 má lepší tepelnou kapacitu a díky tomu nejsou zapotřebí tak vysoké tlaky v systému, což prodlužuje životnost tepelného čerpadla a umožňuje mu fungovat do teploty vody na výstupu až 70°C. Oproti tomu R32 má mírně vyšší objemový chladící výkon, proto čerpadla s ním jsou mírně účinnější.
V případě, že váš dům má čistě nízkoteplotní topení, můžete použít levnější variantu čerpadel CLASSIC s chladivem R32 nebo mírně dražší a ekologičtější variantu čerpadel ECO s chladivem R290. V případě systému topení s kombinací podlahového topení a radiátorů doporučujeme jednoznačně pouze řadu ECO pro možnost vyšší teploty vody na výstupu.
- Typ: Monoblok s DC invertorovým oběhovým čerpadlem
- Chladivo: R32 Jmenovitý tepelný výkon (při 35 °C): 7,0 kW SCOP (35 °C): 4,7 – energetická třída A+++
- Jmenovitý tepelný výkon (při 55 °C): 8,46 kW
- SCOP (55 °C): 3,35 – energetická třída A++
- Hlučnost: 45 dB(A) při 1 m (35 °C) / 49 dB(A) při 1 m (55 °C)
- Vytápění (A7/W35):
