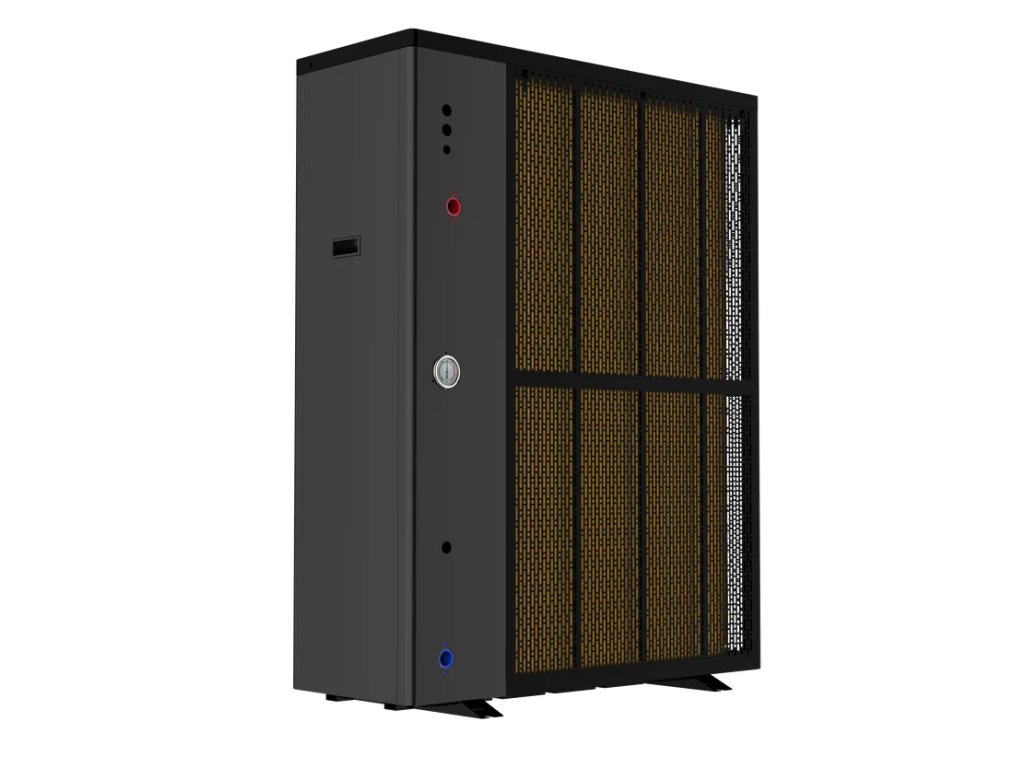

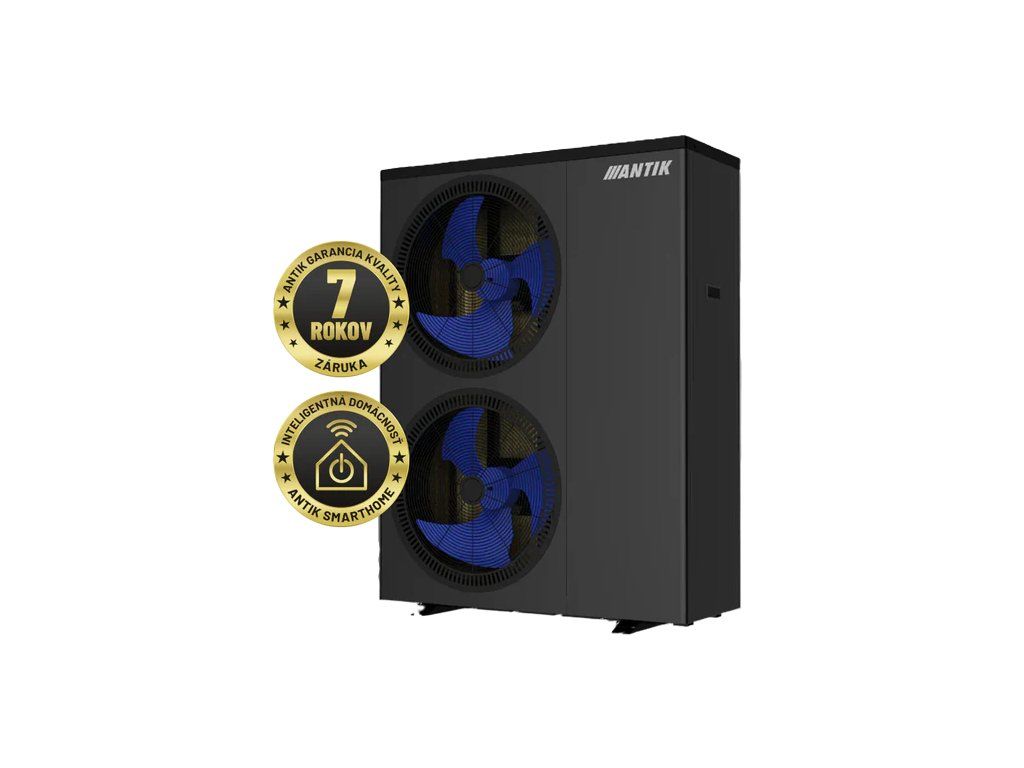

ANTIK ATK-HPC.16 Monoblok 16kW CLASSIC
Kód: ATK-HPC.16Související produkty
Detailní popis produktu

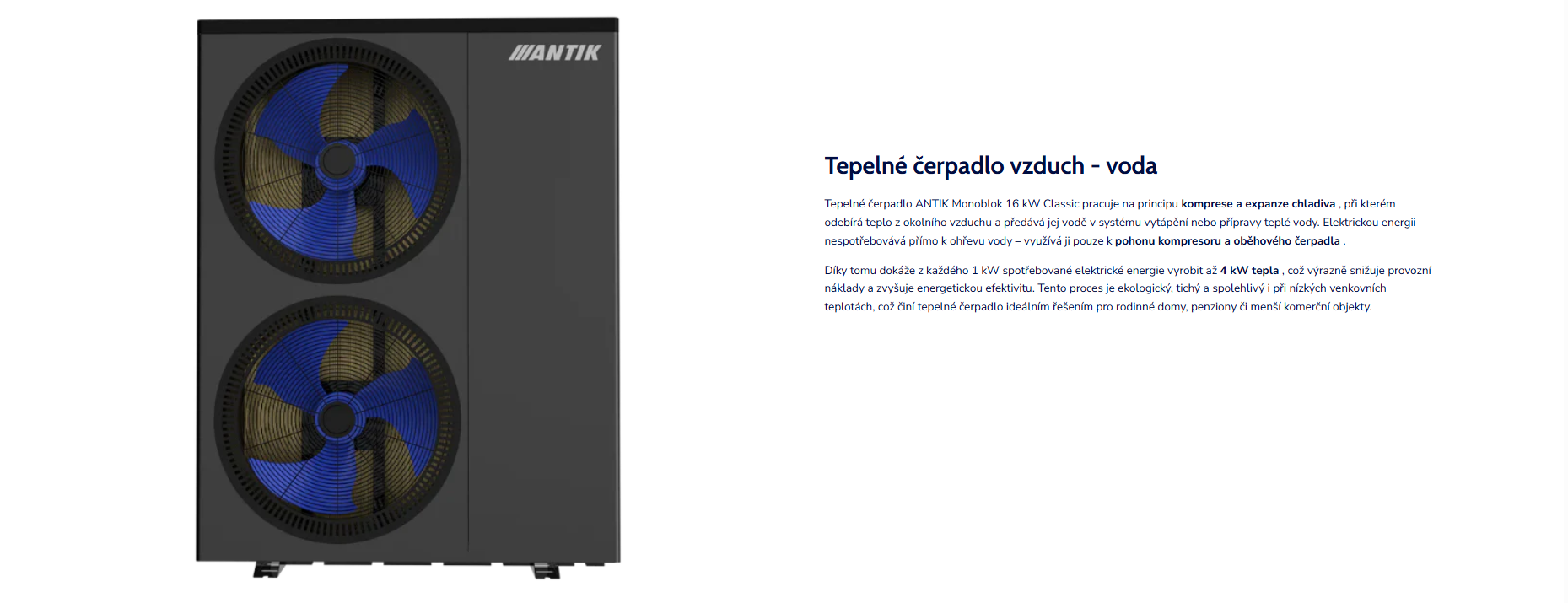

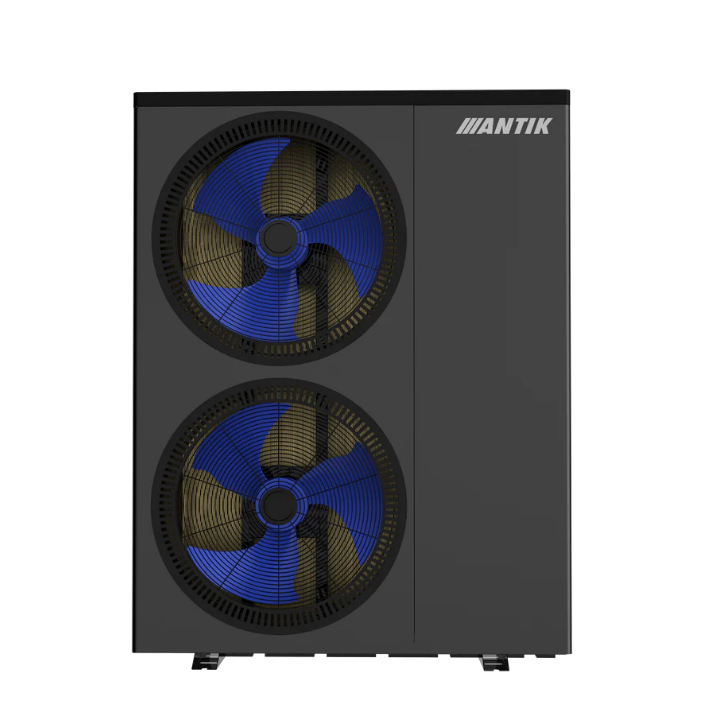

Tepelné čerpadlo vzduch - voda
Tepelné čerpadlo ANTIK Monoblok 16 kW Classic pracuje na principu komprese a expanze chladiva , při kterém odebírá teplo z okolního vzduchu a předává jej vodě v systému vytápění nebo přípravy teplé vody. Elektrickou energii nespotřebovává přímo k ohřevu vody – využívá ji pouze k pohonu kompresoru a oběhového čerpadla .
Díky tomu dokáže z každého 1 kW spotřebované elektrické energie vyrobit až 4 kW tepla , což výrazně snižuje provozní náklady a zvyšuje energetickou efektivitu. Tento proces je ekologický, tichý a spolehlivý i při nízkých venkovních teplotách, což činí tepelné čerpadlo ideálním řešením pro rodinné domy, penziony či menší komerční objekty.

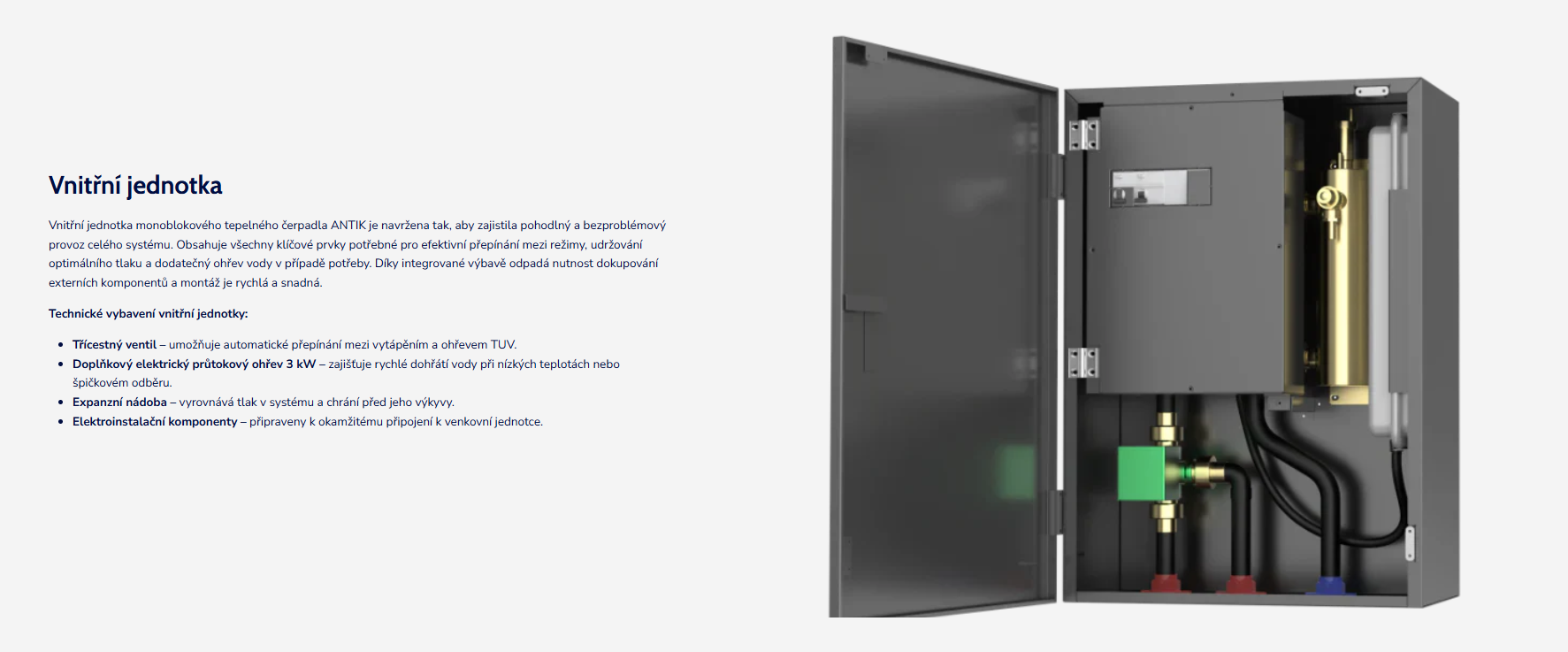

Vnitřní jednotka
Vnitřní jednotka monoblokového tepelného čerpadla ANTIK je navržena tak, aby zajistila pohodlný a bezproblémový provoz celého systému. Obsahuje všechny klíčové prvky potřebné pro efektivní přepínání mezi režimy, udržování optimálního tlaku a dodatečný ohřev vody v případě potřeby. Díky integrované výbavě odpadá nutnost dokupování externích komponentů a montáž je rychlá a snadná.
Technické vybavení vnitřní jednotky:
- Třícestný ventil – umožňuje automatické přepínání mezi vytápěním a ohřevem TUV.
- Doplňkový elektrický průtokový ohřev 3 kW – zajišťuje rychlé dohřátí vody při nízkých teplotách nebo špičkovém odběru.
- Expanzní nádoba – vyrovnává tlak v systému a chrání před jeho výkyvy.
- Elektroinstalační komponenty – připraveny k okamžitému připojení k venkovní jednotce.

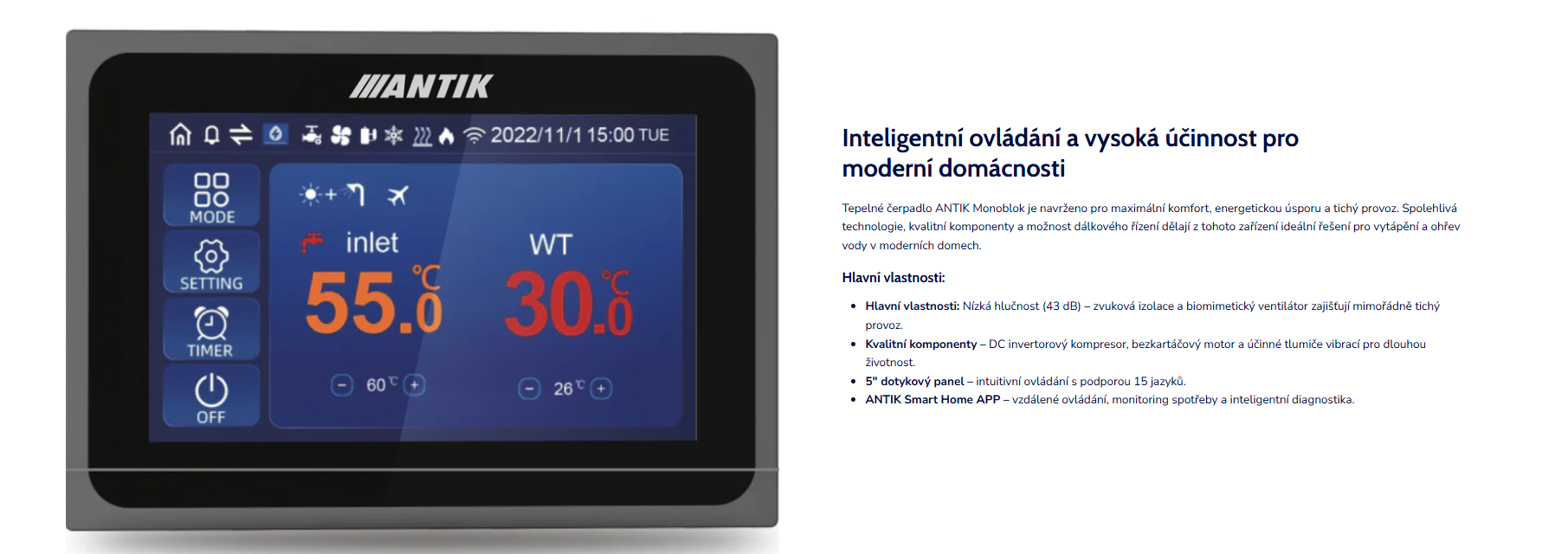

Inteligentní ovládání a vysoká účinnost pro moderní domácnosti
Tepelné čerpadlo ANTIK Monoblok je navrženo pro maximální komfort, energetickou úsporu a tichý provoz. Spolehlivá technologie, kvalitní komponenty a možnost dálkového řízení dělají z tohoto zařízení ideální řešení pro vytápění a ohřev vody v moderních domech.
Hlavní vlastnosti:
- Hlavní vlastnosti: Nízká hlučnost (43 dB) – zvuková izolace a biomimetický ventilátor zajišťují mimořádně tichý provoz.
- Kvalitní komponenty – DC invertorový kompresor, bezkartáčový motor a účinné tlumiče vibrací pro dlouhou životnost.

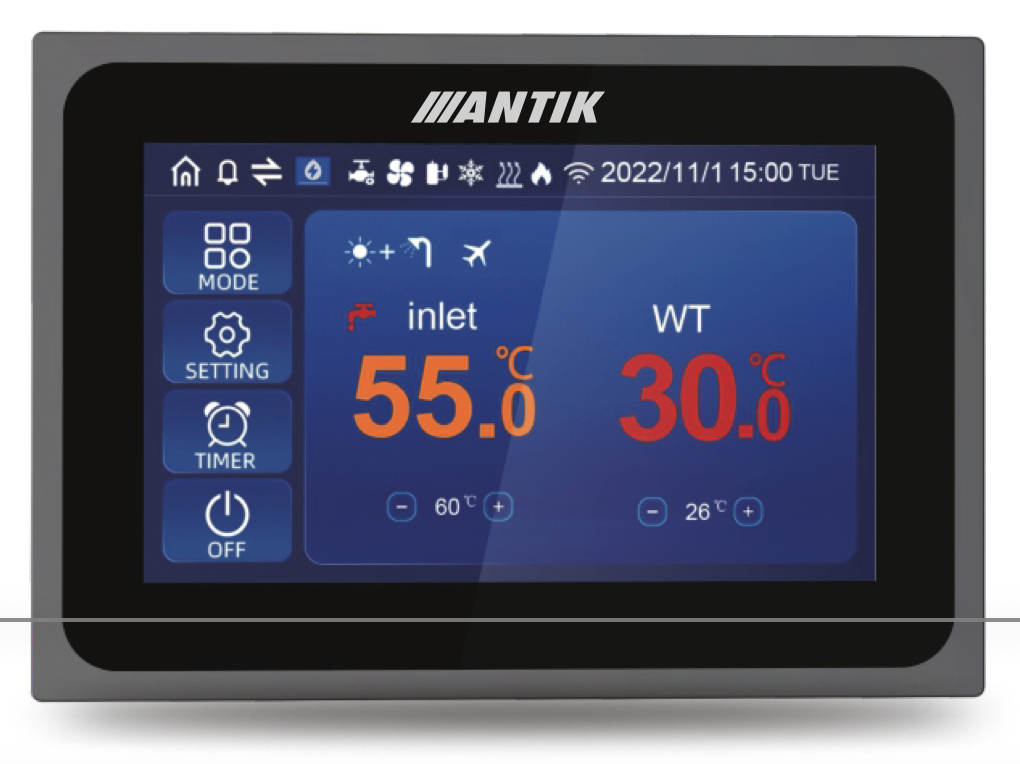

- 5" dotykový panel – intuitivní ovládání s podporou 15 jazyků.
- ANTIK Smart Home APP – vzdálené ovládání, monitoring spotřeby a inteligentní diagnostika.

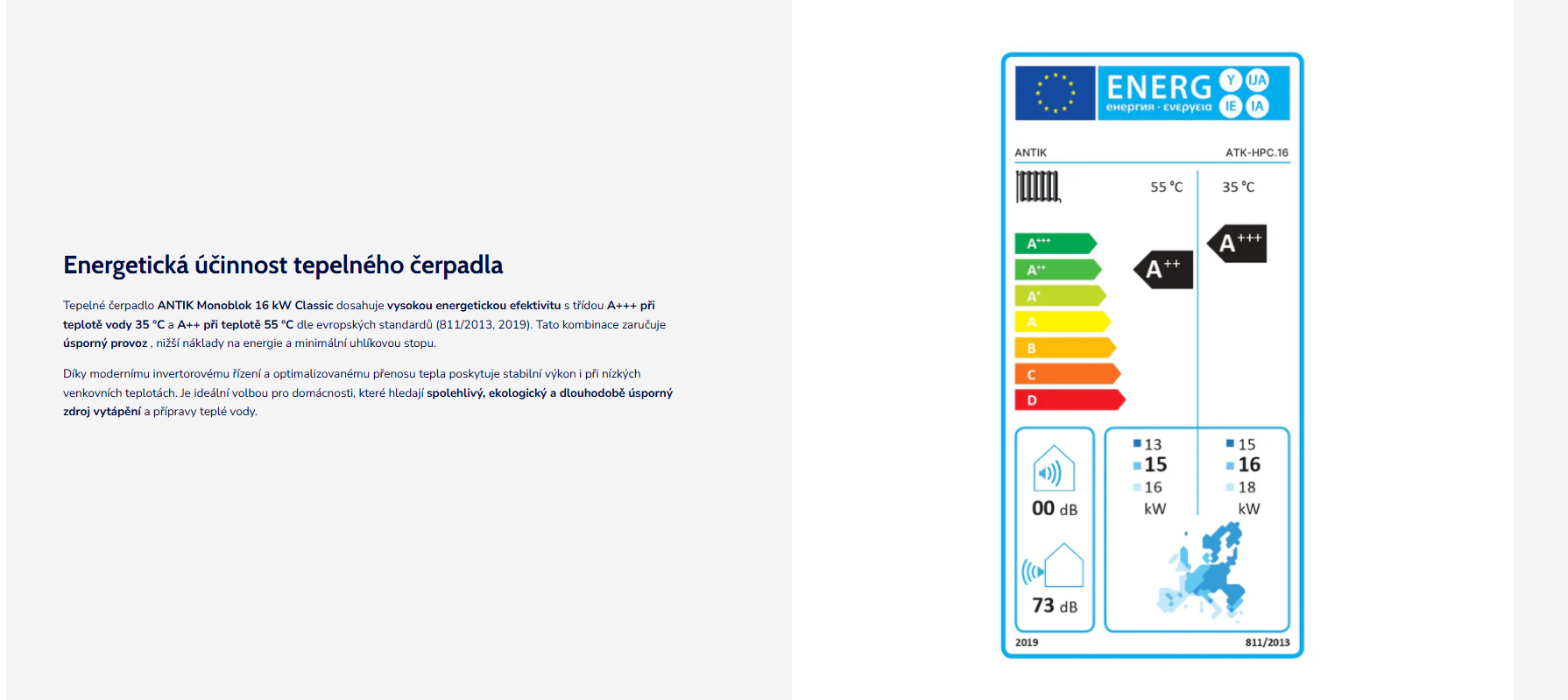

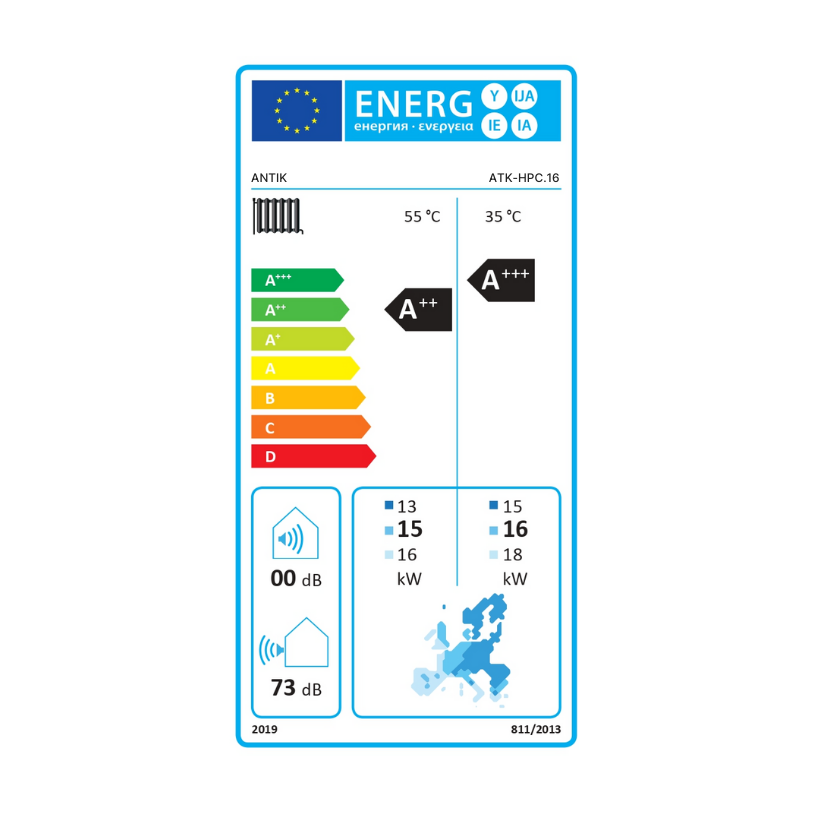

Energetická účinnost tepelného čerpadla
Tepelné čerpadlo ANTIK Monoblok 16 kW Classic dosahuje vysokou energetickou efektivitu s třídou A+++ při teplotě vody 35 °C a A++ při teplotě 55 °C dle evropských standardů (811/2013, 2019). Tato kombinace zaručuje úsporný provoz , nižší náklady na energie a minimální uhlíkovou stopu.
Díky modernímu invertorovému řízení a optimalizovanému přenosu tepla poskytuje stabilní výkon i při nízkých venkovních teplotách. Je ideální volbou pro domácnosti, které hledají spolehlivý, ekologický a dlouhodobě úsporný zdroj vytápění a přípravy teplé vody.

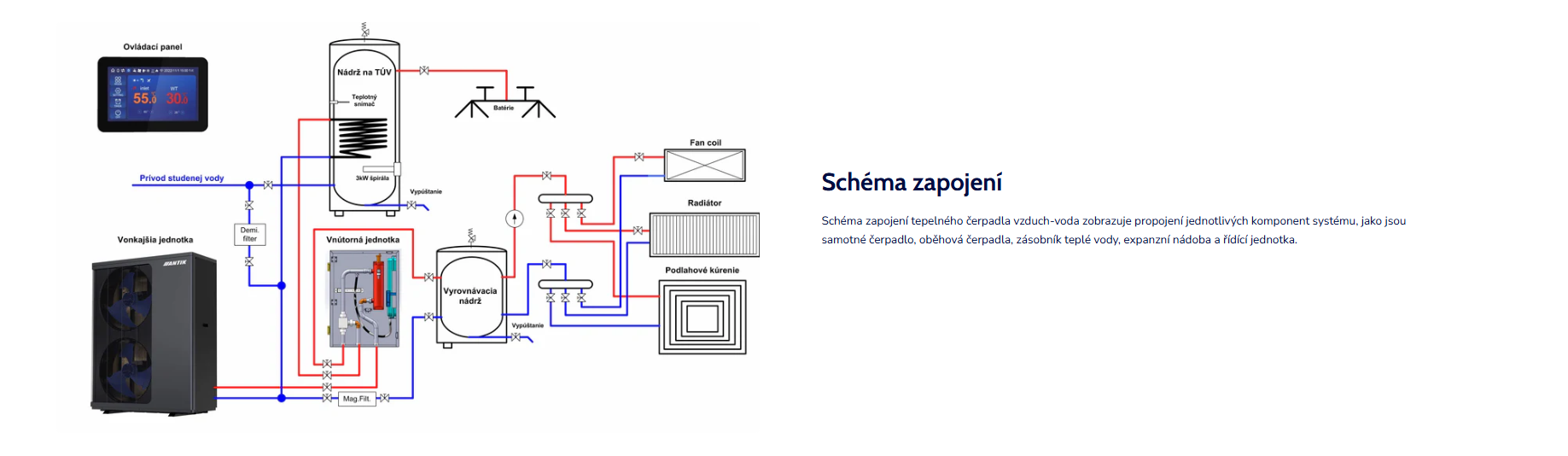

Schéma zapojení
Schéma zapojení tepelného čerpadla vzduch-voda zobrazuje propojení jednotlivých komponent systému, jako jsou samotné čerpadlo, oběhová čerpadla, zásobník teplé vody, expanzní nádoba a řídící jednotka.
100 % KOMPATIBILNÍ S OSTATNÍMI ŘEŠENÍMI OD ANTIKU
Všechny technologie od ANTIKU jsou vyvinuty tak, aby spolu bez problémů spolupracovaly. Prostřednictvím platformy ANTIK Cloud se fotovoltaika, tepelná čerpadla, klimatizace, ohřev vody, SmartHome i nabíjení elektromobilu propojují do jednoho inteligentního systému. Ten řídí spotřebu energie, zvyšuje efektivitu domácnosti a umožňuje pohodlné ovládání z jedné aplikace ANTIK SmartHome.

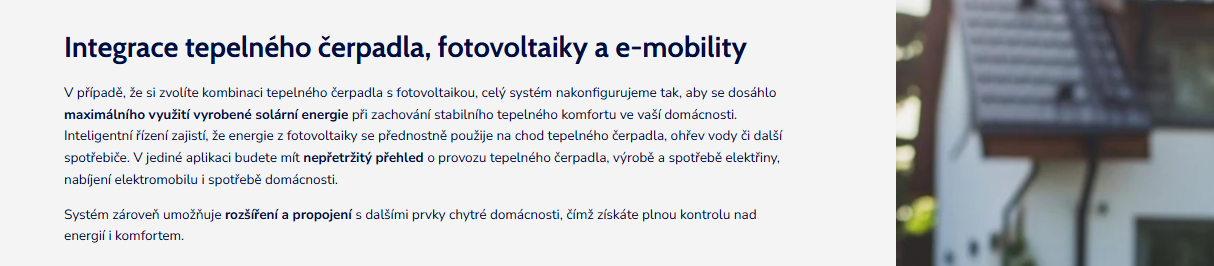

Integrace tepelného čerpadla, fotovoltaiky a e-mobility
V případě, že si zvolíte kombinaci tepelného čerpadla s fotovoltaikou, celý systém nakonfigurujeme tak, aby se dosáhlo maximálního využití vyrobené solární energie při zachování stabilního tepelného komfortu ve vaší domácnosti. Inteligentní řízení zajistí, že energie z fotovoltaiky se přednostně použije na chod tepelného čerpadla, ohřev vody či další spotřebiče. V jediné aplikaci budete mít nepřetržitý přehled o provozu tepelného čerpadla, výrobě a spotřebě elektřiny, nabíjení elektromobilu i spotřebě domácnosti.
Systém zároveň umožňuje rozšíření a propojení s dalšími prvky chytré domácnosti, čímž získáte plnou kontrolu nad energií i komfortem.
Stáhněte si aplikaci ANTIK SmartHome®
S ANTIK SmartHome® aplikací máte své tepelné čerpadlo vždy pod kontrolou – ať jste kdekoli. Sledujte teploty, nastavte režim provozu, upravte teploty vody nebo dolaďte pokročilé parametry přímo z mobilu.
- Výběr pracovního režimu čerpadla - TUV, vytápění, chlazení, kombinované režimy
- Nastavení cílové teploty vody - TUV, chlazení, vytápění - plynule nastavitelné
- Ovládání režimu výkonu čerpadla - Inteligentní, výkonný, tichý
- Časové harmonogramy provozu čerpadla - automatické spouštění podle času

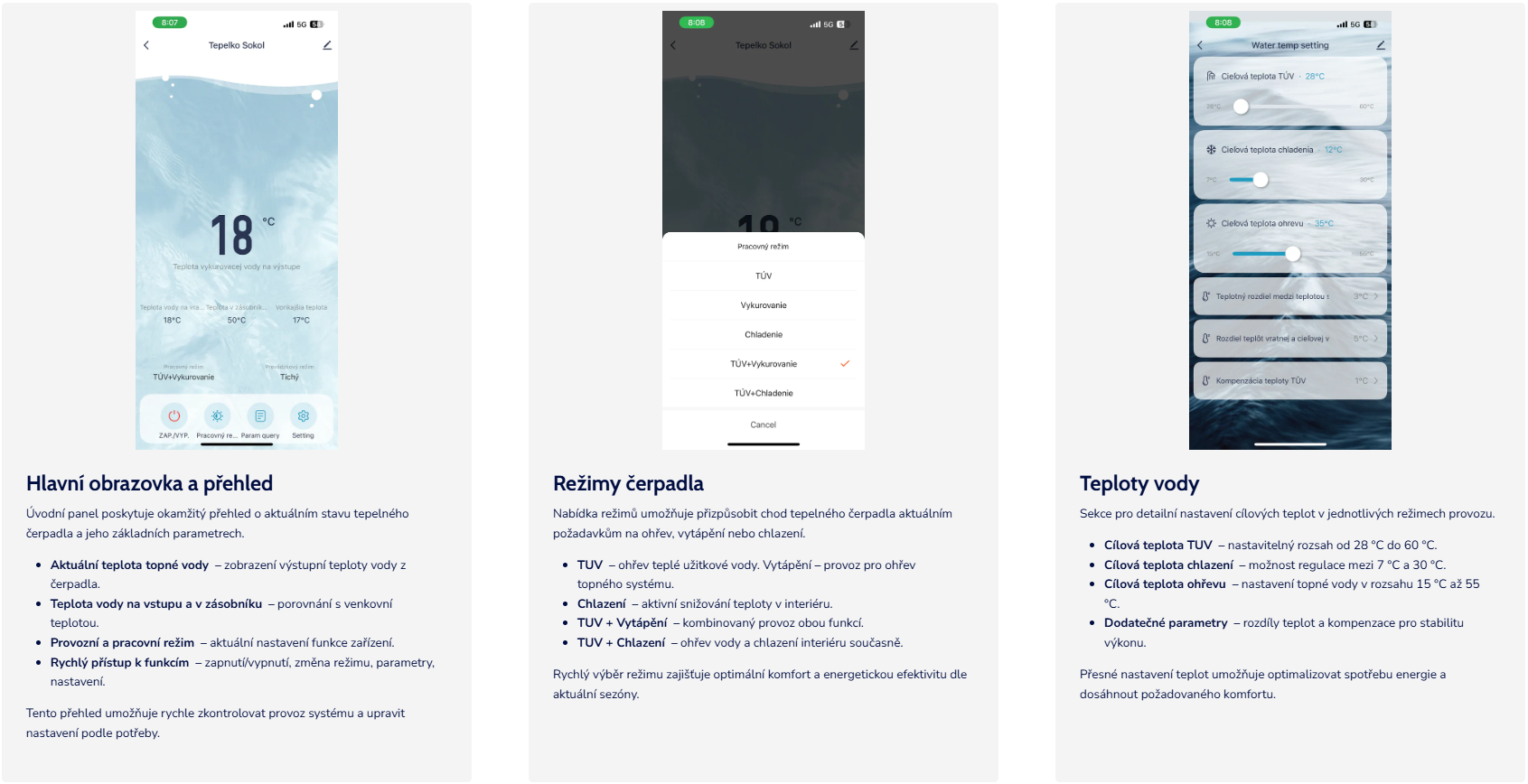

Hlavní obrazovka a přehled
Úvodní panel poskytuje okamžitý přehled o aktuálním stavu tepelného čerpadla a jeho základních parametrech.
Aktuální teplota topné vody – zobrazení výstupní teploty vody z čerpadla.
Teplota vody na vstupu a v zásobníku – porovnání s venkovní teplotou.
Provozní a pracovní režim – aktuální nastavení funkce zařízení.
Rychlý přístup k funkcím – zapnutí/vypnutí, změna režimu, parametry, nastavení.
Tento přehled umožňuje rychle zkontrolovat provoz systému a upravit nastavení podle potřeby.
Režimy čerpadla
Nabídka režimů umožňuje přizpůsobit chod tepelného čerpadla aktuálním požadavkům na ohřev, vytápění nebo chlazení.
TUV – ohřev teplé užitkové vody. Vytápění – provoz pro ohřev topného systému.
Chlazení – aktivní snižování teploty v interiéru.
TUV + Vytápění – kombinovaný provoz obou funkcí.
TUV + Chlazení – ohřev vody a chlazení interiéru současně.
Rychlý výběr režimu zajišťuje optimální komfort a energetickou efektivitu dle aktuální sezóny.
Teploty vody
Sekce pro detailní nastavení cílových teplot v jednotlivých režimech provozu.
Cílová teplota TUV – nastavitelný rozsah od 28 °C do 60 °C.
Cílová teplota chlazení – možnost regulace mezi 7 °C a 30 °C.
Cílová teplota ohřevu – nastavení topné vody v rozsahu 15 °C až 55 °C.
Dodatečné parametry – rozdíly teplot a kompenzace pro stabilitu výkonu.
Přesné nastavení teplot umožňuje optimalizovat spotřebu energie a dosáhnout požadovaného komfortu.

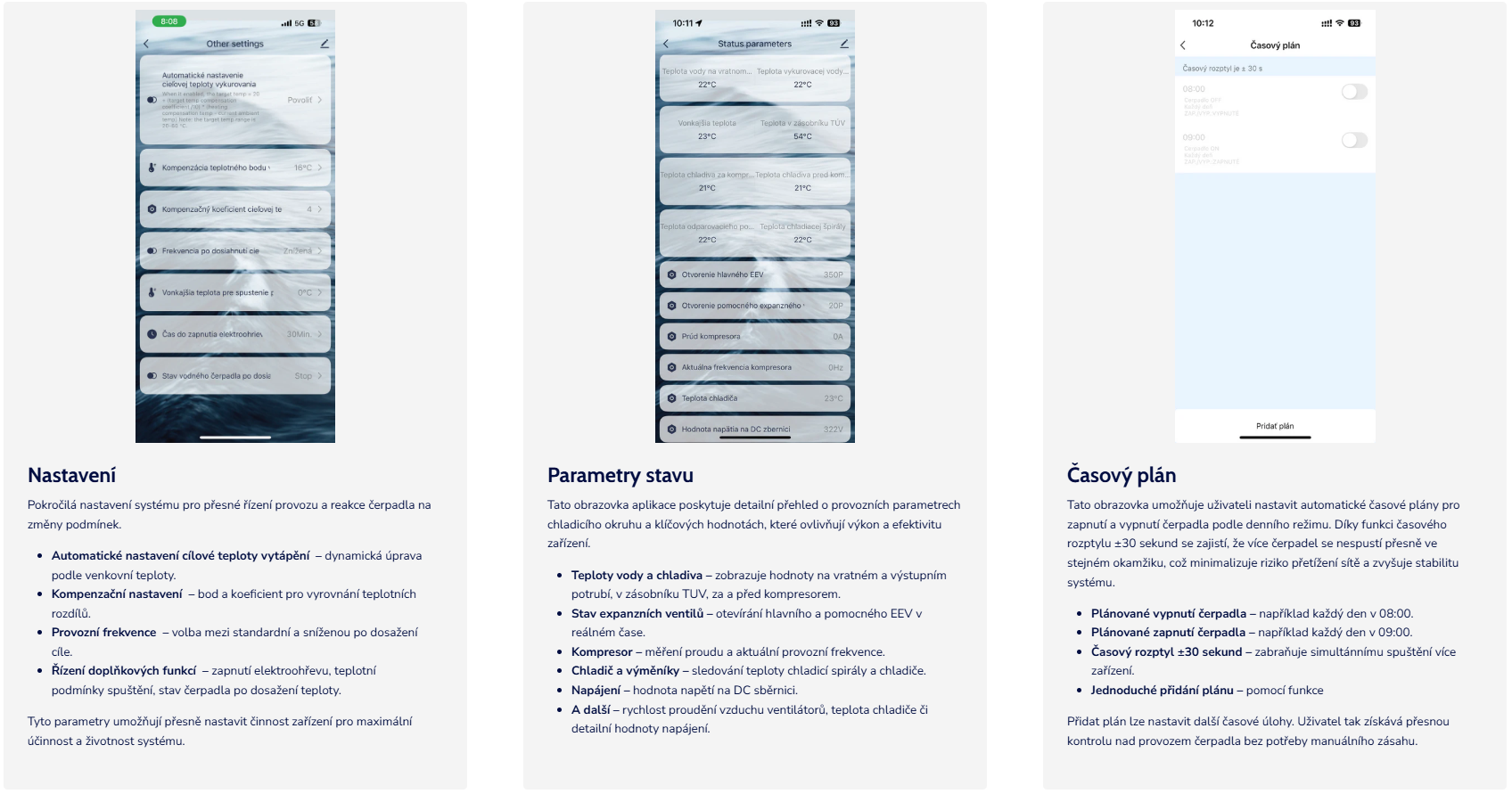

Nastavení
Pokročilá nastavení systému pro přesné řízení provozu a reakce čerpadla na změny podmínek.
Automatické nastavení cílové teploty vytápění – dynamická úprava podle venkovní teploty.
Kompenzační nastavení – bod a koeficient pro vyrovnání teplotních rozdílů.
Provozní frekvence – volba mezi standardní a sníženou po dosažení cíle.
Řízení doplňkových funkcí – zapnutí elektroohřevu, teplotní podmínky spuštění, stav čerpadla po dosažení teploty.
Tyto parametry umožňují přesně nastavit činnost zařízení pro maximální účinnost a životnost systému.
Parametry stavu
Tato obrazovka aplikace poskytuje detailní přehled o provozních parametrech chladicího okruhu a klíčových hodnotách, které ovlivňují výkon a efektivitu zařízení.
Teploty vody a chladiva – zobrazuje hodnoty na vratném a výstupním potrubí, v zásobníku TUV, za a před kompresorem.
Stav expanzních ventilů – otevírání hlavního a pomocného EEV v reálném čase.
Kompresor – měření proudu a aktuální provozní frekvence.
Chladič a výměníky – sledování teploty chladicí spirály a chladiče.
Napájení – hodnota napětí na DC sběrnici.
A další – rychlost proudění vzduchu ventilátorů, teplota chladiče či detailní hodnoty napájení.
Časový plán
Tato obrazovka umožňuje uživateli nastavit automatické časové plány pro zapnutí a vypnutí čerpadla podle denního režimu. Díky funkci časového rozptylu ±30 sekund se zajistí, že více čerpadel se nespustí přesně ve stejném okamžiku, což minimalizuje riziko přetížení sítě a zvyšuje stabilitu systému.
Plánované vypnutí čerpadla – například každý den v 08:00.
Plánované zapnutí čerpadla – například každý den v 09:00.
Časový rozptyl ±30 sekund – zabraňuje simultánnímu spuštění více zařízení.
Jednoduché přidání plánu – pomocí funkce
Přidat plán lze nastavit další časové úlohy. Uživatel tak získává přesnou kontrolu nad provozem čerpadla bez potřeby manuálního zásahu.

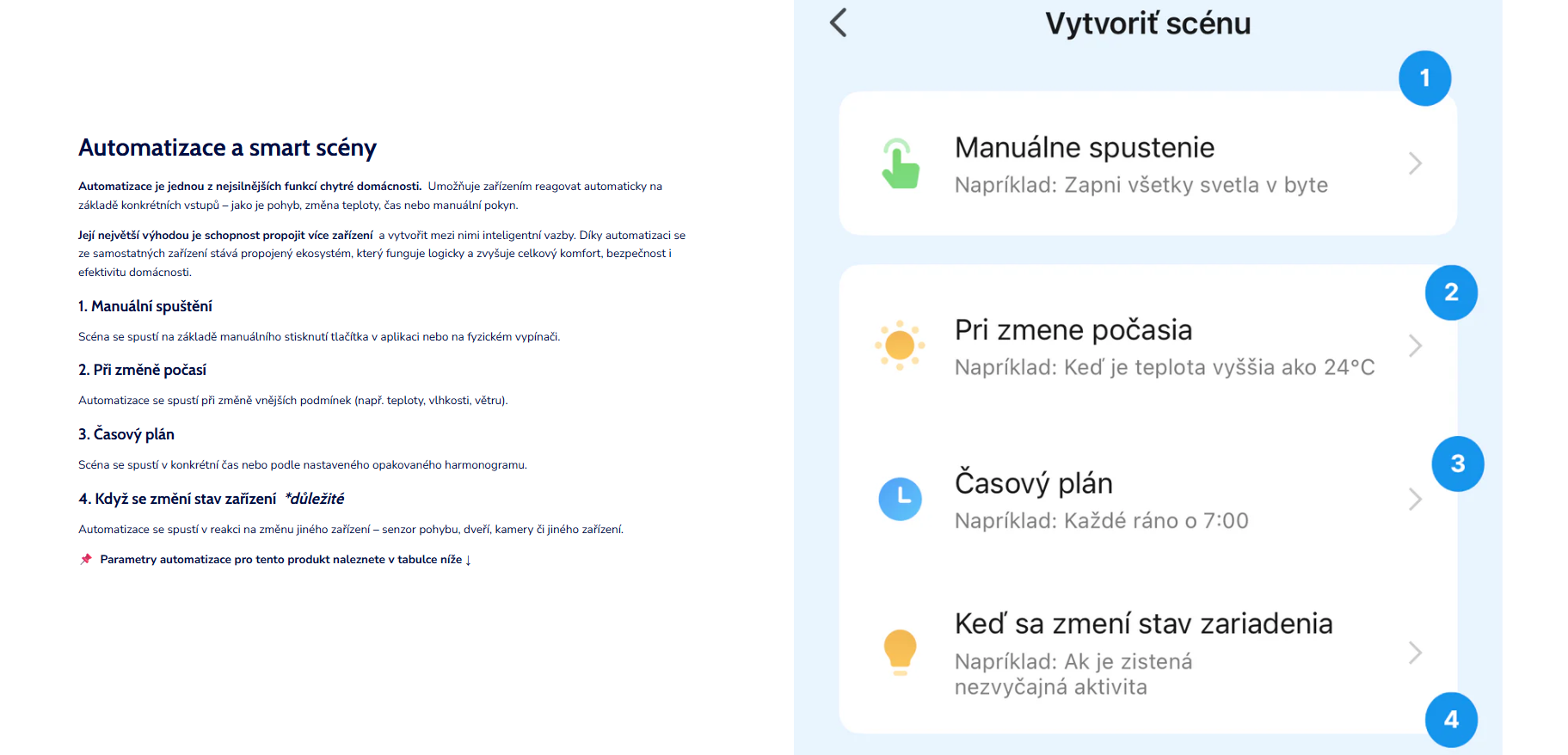

Automatizace a smart scény
Automatizace je jednou z nejsilnějších funkcí chytré domácnosti. Umožňuje zařízením reagovat automaticky na základě konkrétních vstupů – jako je pohyb, změna teploty, čas nebo manuální pokyn.
Její největší výhodou je schopnost propojit více zařízení a vytvořit mezi nimi inteligentní vazby. Díky automatizaci se ze samostatných zařízení stává propojený ekosystém, který funguje logicky a zvyšuje celkový komfort, bezpečnost i efektivitu domácnosti.
1. Manuální spuštění
Scéna se spustí na základě manuálního stisknutí tlačítka v aplikaci nebo na fyzickém vypínači.
2. Při změně počasí
Automatizace se spustí při změně vnějších podmínek (např. teploty, vlhkosti, větru).
3. Časový plán
Scéna se spustí v konkrétní čas nebo podle nastaveného opakovaného harmonogramu.
4. Když se změní stav zařízení *důležité
Automatizace se spustí v reakci na změnu jiného zařízení – senzor pohybu, dveří, kamery či jiného zařízení.
📌 Parametry automatizace pro tento produkt naleznete v tabulce níže ↓

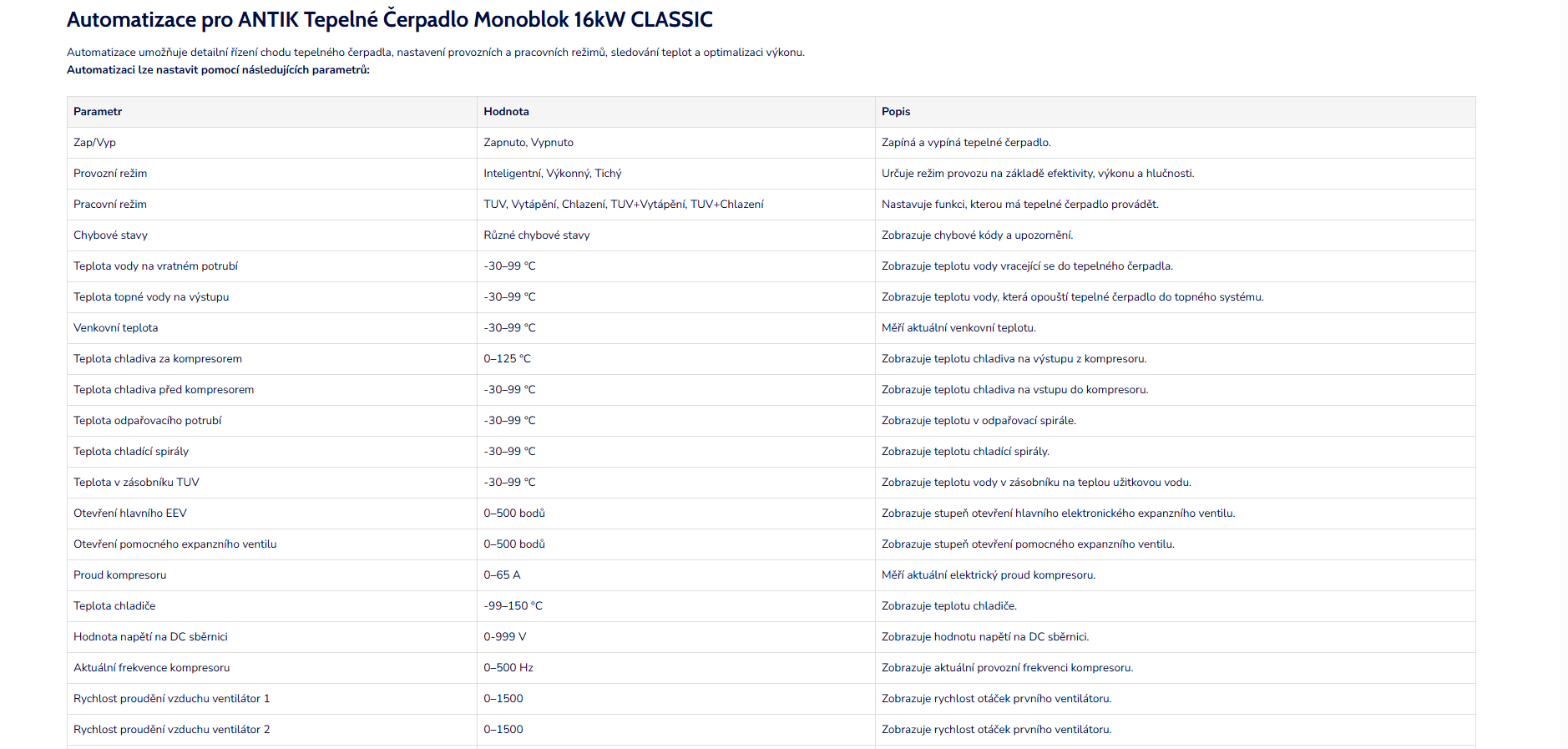

Automatizace pro ANTIK Tepelné Čerpadlo Monoblok 16kW CLASSIC
Automatizace umožňuje detailní řízení chodu tepelného čerpadla, nastavení provozních a pracovních režimů, sledování teplot a optimalizaci výkonu.
Automatizaci lze nastavit pomocí následujících parametrů:
| Parametr | Hodnota | Popis |
|---|---|---|
| Zap/Vyp | Zapnuto, Vypnuto | Zapíná a vypíná tepelné čerpadlo. |
| Provozní režim | Inteligentní, Výkonný, Tichý | Určuje režim provozu na základě efektivity, výkonu a hlučnosti. |
| Pracovní režim | TUV, Vytápění, Chlazení, TUV+Vytápění, TUV+Chlazení | Nastavuje funkci, kterou má tepelné čerpadlo provádět. |
| Chybové stavy | Různé chybové stavy | Zobrazuje chybové kódy a upozornění. |
| Teplota vody na vratném potrubí | -30–99 °C | Zobrazuje teplotu vody vracející se do tepelného čerpadla. |
| Teplota topné vody na výstupu | -30–99 °C | Zobrazuje teplotu vody, která opouští tepelné čerpadlo do topného systému. |
| Venkovní teplota | -30–99 °C | Měří aktuální venkovní teplotu. |
| Teplota chladiva za kompresorem | 0–125 °C | Zobrazuje teplotu chladiva na výstupu z kompresoru. |
| Teplota chladiva před kompresorem | -30–99 °C | Zobrazuje teplotu chladiva na vstupu do kompresoru. |
| Teplota odpařovacího potrubí | -30–99 °C | Zobrazuje teplotu v odpařovací spirále. |
| Teplota chladící spirály | -30–99 °C | Zobrazuje teplotu chladící spirály. |
| Teplota v zásobníku TUV | -30–99 °C | Zobrazuje teplotu vody v zásobníku na teplou užitkovou vodu. |
| Otevření hlavního EEV | 0–500 bodů | Zobrazuje stupeň otevření hlavního elektronického expanzního ventilu. |
| Otevření pomocného expanzního ventilu | 0–500 bodů | Zobrazuje stupeň otevření pomocného expanzního ventilu. |
| Proud kompresoru | 0–65 A | Měří aktuální elektrický proud kompresoru. |
| Teplota chladiče | -99–150 °C | Zobrazuje teplotu chladiče. |
| Hodnota napětí na DC sběrnici | 0-999 V | Zobrazuje hodnotu napětí na DC sběrnici. |
| Aktuální frekvence kompresoru | 0–500 Hz | Zobrazuje aktuální provozní frekvenci kompresoru. |
| Rychlost proudění vzduchu ventilátor 1 | 0–1500 | Zobrazuje rychlost otáček prvního ventilátoru. |
| Rychlost proudění vzduchu ventilátor 2 | 0–1500 | Zobrazuje rychlost otáček prvního ventilátoru. |
| Teplotní rozdíl pro vytápění/chlazení | 2–18 °C | Nastavuje teplotní rozdíl mezi teplotou vratné a cílové vody. |
| Rozdíl teplot vratné a cílové vody TUV | 2–18 °C | Nastavuje teplotní rozdíl pro ohřev TUV. |
| Cílová teplota TUV | 28–60 °C | Nastavuje požadovanou teplotu teplé užitkové vody. |
| Cílová teplota chlazení | 7–30 °C | Nastavuje požadovanou teplotu pro režim chlazení. |
| Cílová teplota ohřevu | 15–55 °C | Nastavuje požadovanou teplotu pro režim vytápění. |
| Kompenzace teploty TUV | -5–15 °C | Umožňuje jemné doladění teploty TUV. |
| Automatické nastavení cílové teploty | Povolit, Zakázat | Určuje, zda se cílová teplota má automaticky přizpůsobovat. |
| Kompenzace teplotního bodu vytápění (vnější teplota) | 0–40 °C | Nastavuje, o kolik se má cílová teplota zvýšit při poklesu venkovní teploty. |
| Kompenzační koeficient cílové teploty | 1–30 | Nastavuje koeficient pro automatické přizpůsobení teploty. |
| Frekvence po dosažení cílové teploty | Snížená, Stálá | Nastavuje, zda se má frekvence kompresoru snížit nebo zůstat konstantní. |
| Venkovní teplota pro spuštění pomocného ohřevu potrubí | -20–20 °C | Určuje venkovní teplotu, při které se aktivuje pomocný ohřev. |
| Čas do zapnutí elektroohřívače TUV | 0–60 minut | Nastavuje časovou prodlevu pro zapnutí dodatečného ohřívače TUV. |
| Stav vodního čerpadla po dosažené teplotě | Zastavit, Nonstop | Určuje, zda se má čerpadlo zastavit nebo běžet nepřetržitě po dosažení cílové teploty. |
| Teplota pro spuštění odmrazování | -15 až -1 °C | Určuje teplotu, při které se spustí režim odmrazování. |
| Teplota pro ukončení odmrazování | 1–40 °C | Určuje teplotu, při které se ukončí režim odmrazování. |
| Teplotní rozdíl okolí a výparníku pro odmrazování | 0–15 °C | Nastavuje teplotní rozdíl pro aktivaci odmrazování. |
| Spodní limit frekvence po dosažení cílové teploty | 30–120 Hz | Nastavuje minimální frekvenci, na kterou se kompresor zpomalí. |
| Horní limit frekvence po dosažení cílové teploty | 30–120 Hz | Nastavuje maximální frekvenci, na kterou může kompresor běžet. |
| Kompenzace frekvence teplé vody | -50–20 Hz | Umožňuje kompenzovat frekvenci kompresoru pro ohřev TUV. |

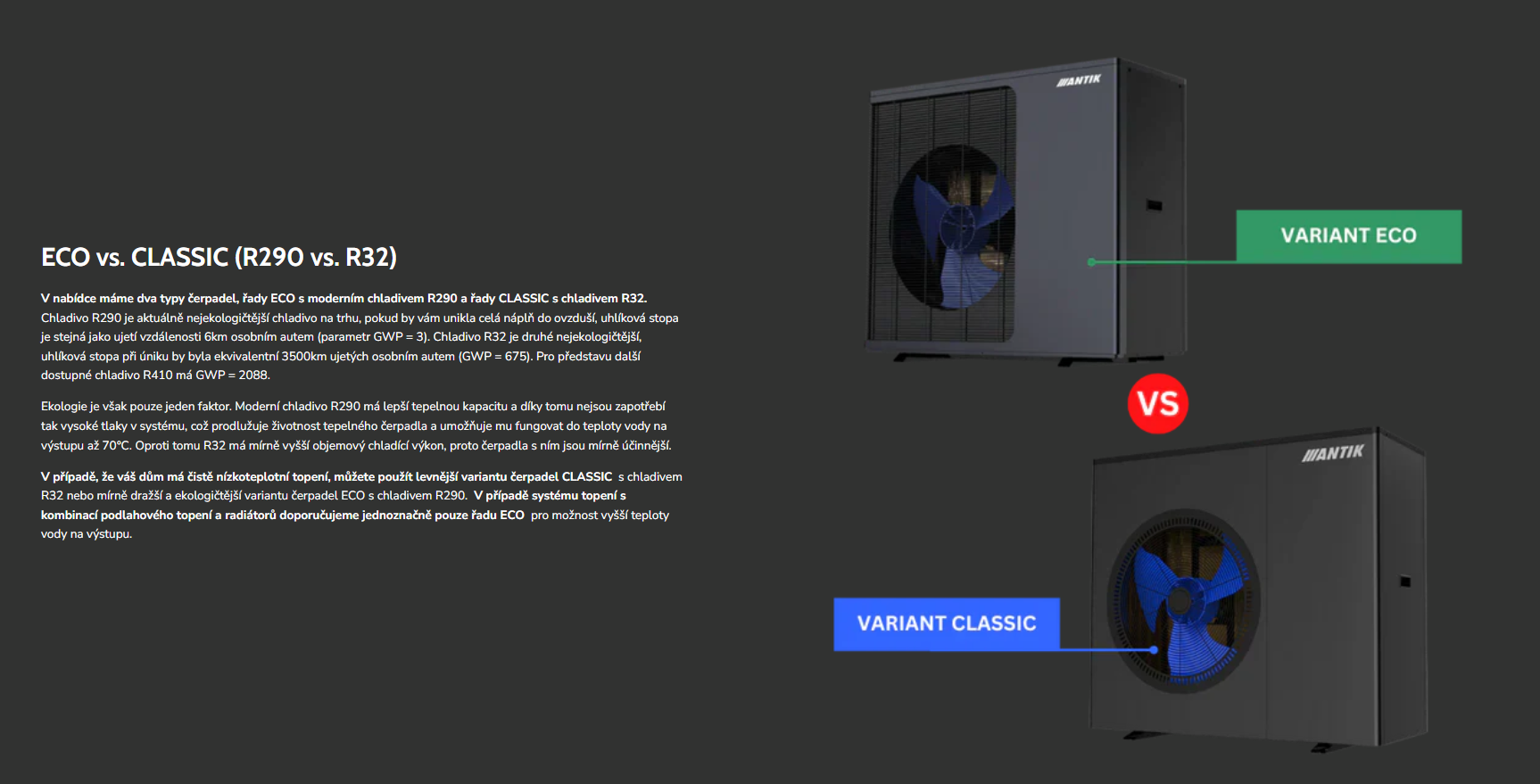

ECO vs. CLASSIC (R290 vs. R32)
V nabídce máme dva typy čerpadel, řady ECO s moderním chladivem R290 a řady CLASSIC s chladivem R32. Chladivo R290 je aktuálně nejekologičtější chladivo na trhu, pokud by vám unikla celá náplň do ovzduší, uhlíková stopa je stejná jako ujetí vzdálenosti 6km osobním autem (parametr GWP = 3). Chladivo R32 je druhé nejekologičtější, uhlíková stopa při úniku by byla ekvivalentní 3500km ujetých osobním autem (GWP = 675). Pro představu další dostupné chladivo R410 má GWP = 2088.
Ekologie je však pouze jeden faktor. Moderní chladivo R290 má lepší tepelnou kapacitu a díky tomu nejsou zapotřebí tak vysoké tlaky v systému, což prodlužuje životnost tepelného čerpadla a umožňuje mu fungovat do teploty vody na výstupu až 70°C. Oproti tomu R32 má mírně vyšší objemový chladící výkon, proto čerpadla s ním jsou mírně účinnější.
V případě, že váš dům má čistě nízkoteplotní topení, můžete použít levnější variantu čerpadel CLASSIC s chladivem R32 nebo mírně dražší a ekologičtější variantu čerpadel ECO s chladivem R290. V případě systému topení s kombinací podlahového topení a radiátorů doporučujeme jednoznačně pouze řadu ECO pro možnost vyšší teploty vody na výstupu.
- Výkon vytápění: (7°C/6°C, 30°C/35°C voda): 5,9 – 18,2 kW
- Příkon vytápění: 1,28 – 4,26 kW
- Proudový odběr - vytápění: 5,50 - 19,01 A
- COP (vytápění): 4,27 – 4,61
- Výkon chlazení (35°C/24°C, 12°C/7
