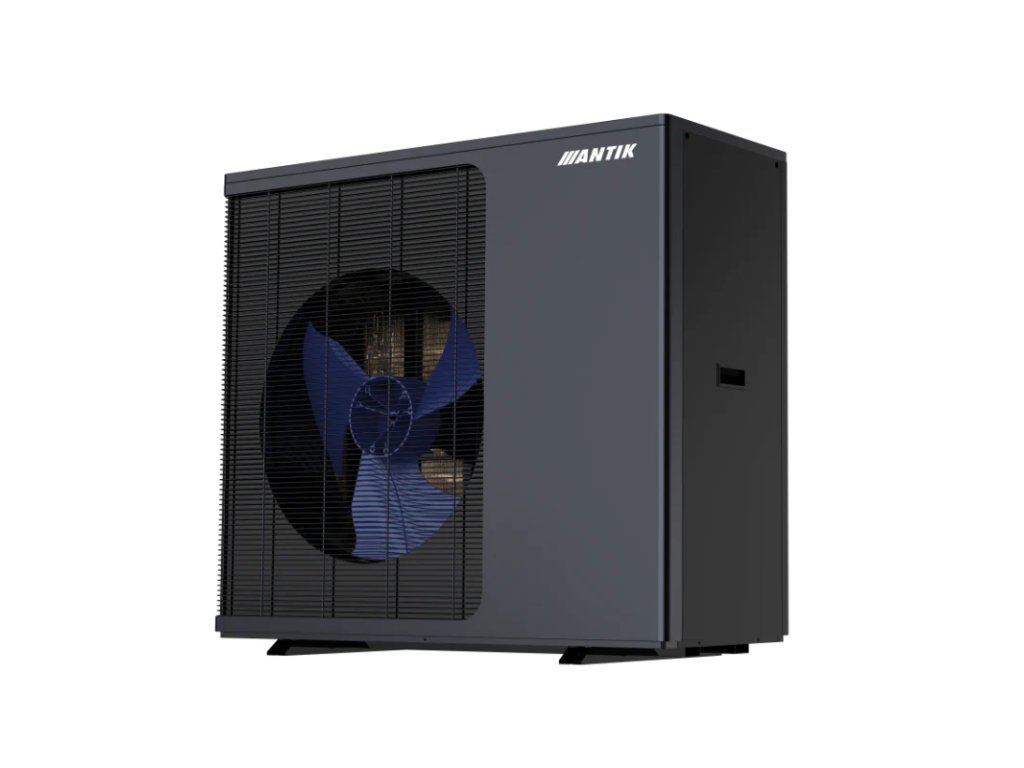

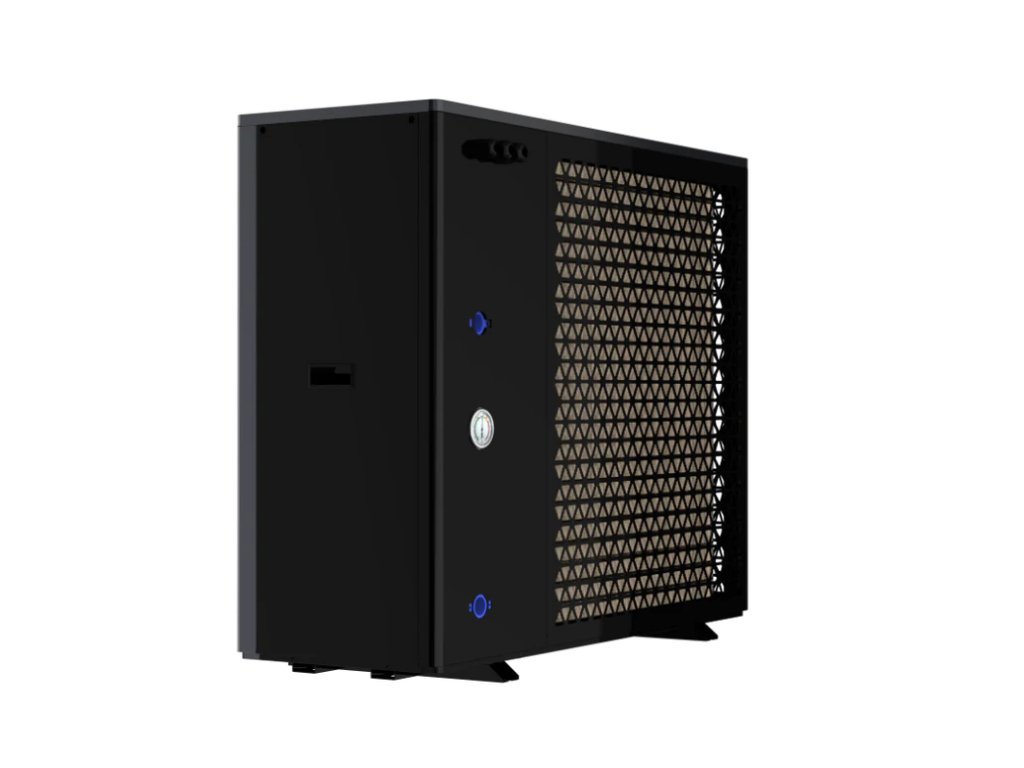

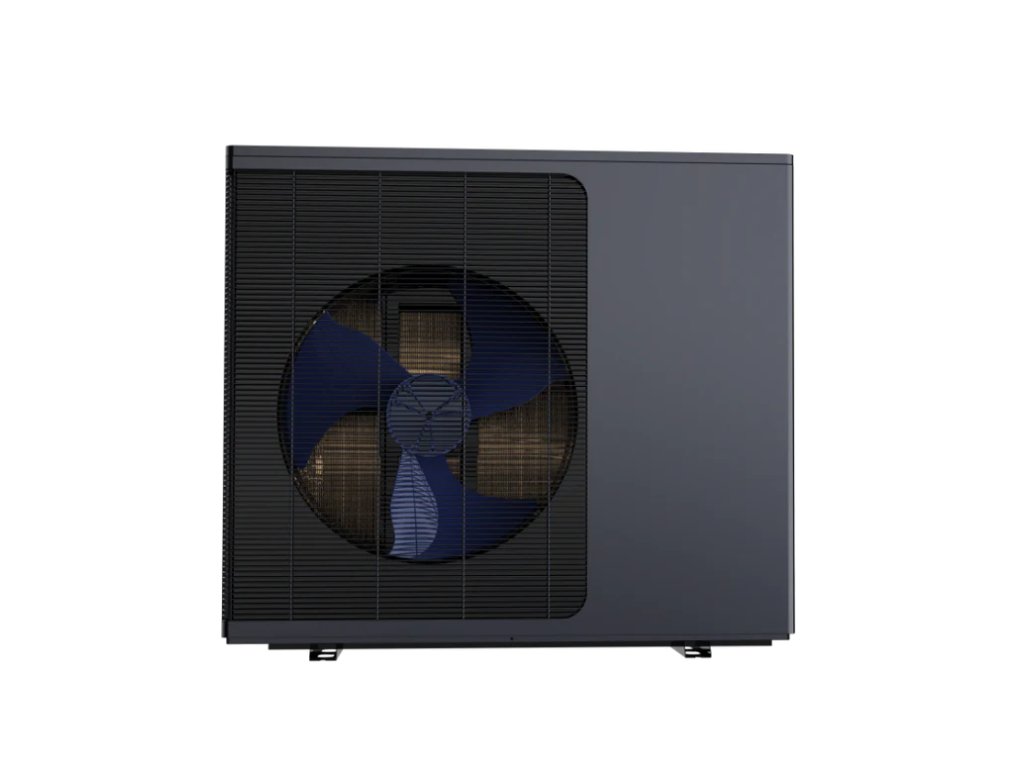

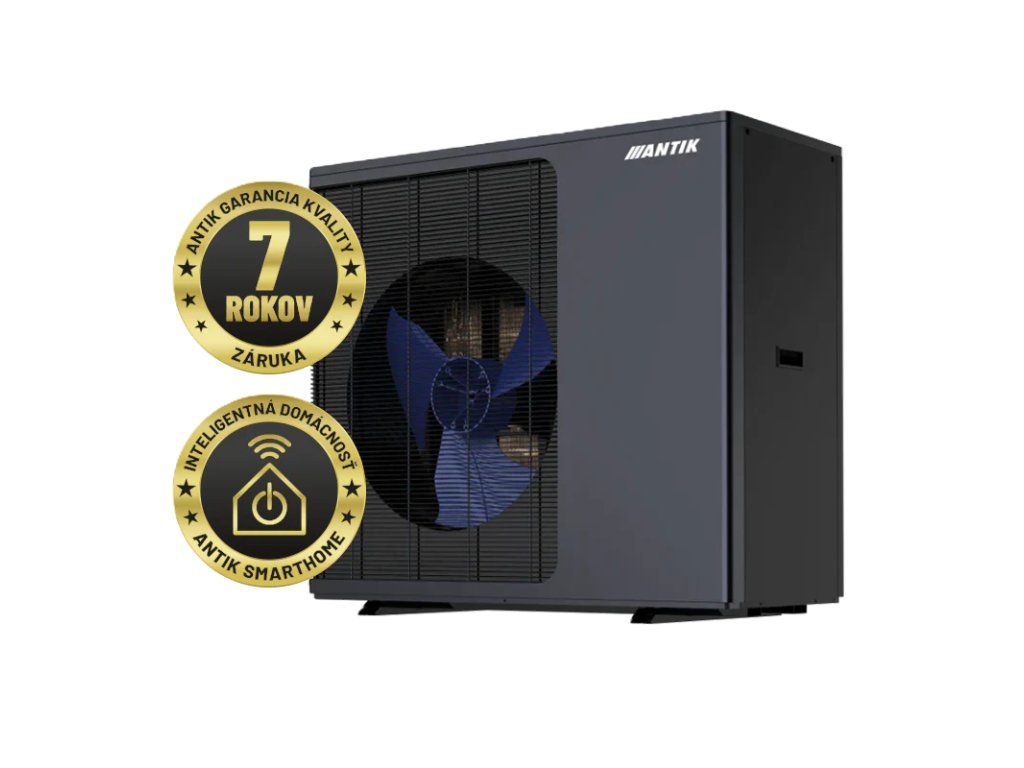

ANTIK ATK-HPE.08 Monoblok 8kW ECO
Kód: ATK-HPE.08.png?6782fd0d)
.png?678300ce)
.png?6782f96a)
.png?6782fe34)
.png?6782ffc8)
.png?699ad09a)
Detailní popis produktu

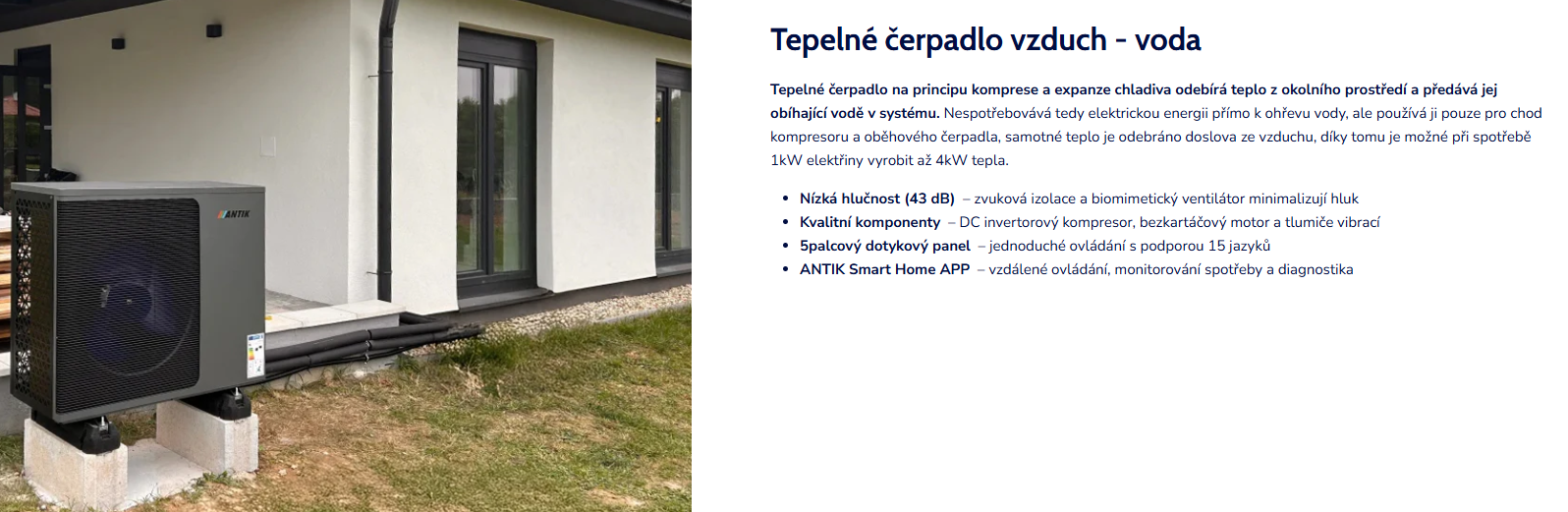

Tepelné čerpadlo vzduch - voda
Tepelné čerpadlo na principu komprese a expanze chladiva odebírá teplo z okolního prostředí a předává jej obíhající vodě v systému. Nespotřebovává tedy elektrickou energii přímo k ohřevu vody, ale používá ji pouze pro chod kompresoru a oběhového čerpadla, samotné teplo je odebráno doslova ze vzduchu, díky tomu je možné při spotřebě 1kW elektřiny vyrobit až 4kW tepla.
- Nízká hlučnost (43 dB) – zvuková izolace a biomimetický ventilátor minimalizují hluk
- Kvalitní komponenty – DC invertorový kompresor, bezkartáčový motor a tlumiče vibrací
- 5palcový dotykový panel – jednoduché ovládání s podporou 15 jazyků
- ANTIK Smart Home APP – vzdálené ovládání, monitorování spotřeby a diagnostika

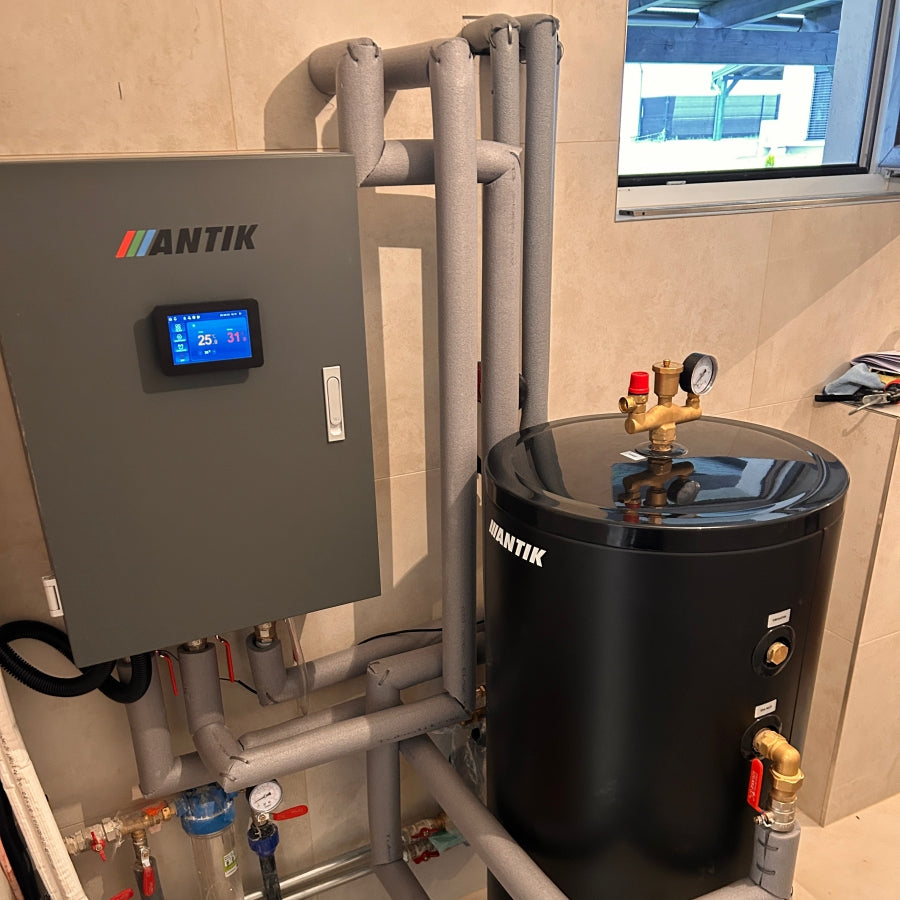

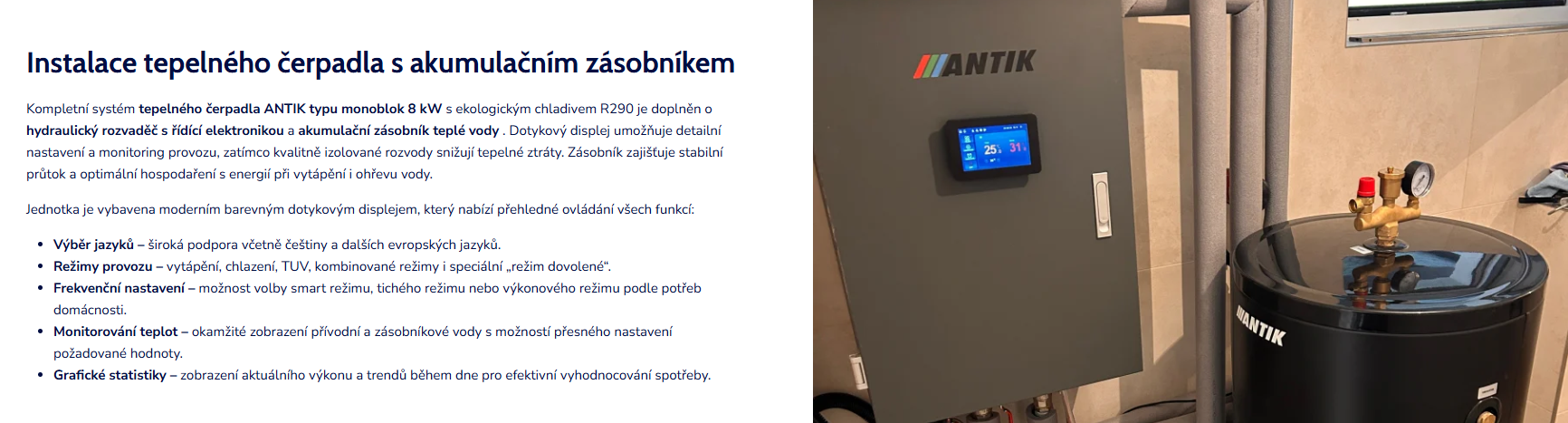

Instalace tepelného čerpadla s akumulačním zásobníkem
Kompletní systém tepelného čerpadla ANTIK typu monoblok 8 kW s ekologickým chladivem R290 je doplněn o hydraulický rozvaděč s řídící elektronikou a akumulační zásobník teplé vody . Dotykový displej umožňuje detailní nastavení a monitoring provozu, zatímco kvalitně izolované rozvody snižují tepelné ztráty. Zásobník zajišťuje stabilní průtok a optimální hospodaření s energií při vytápění i ohřevu vody.

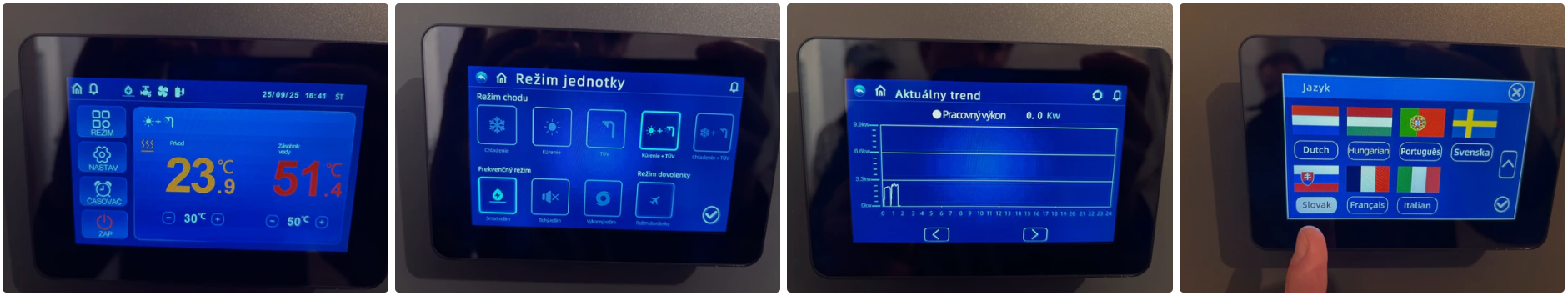

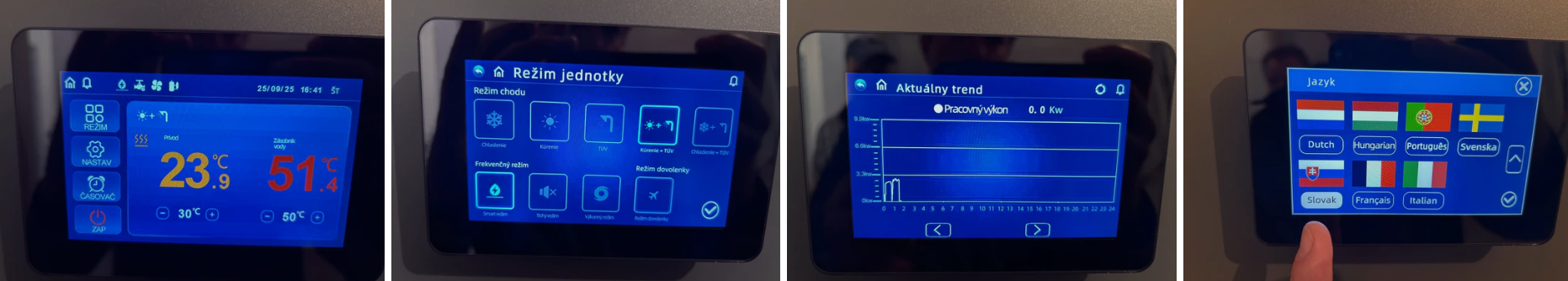

Jednotka je vybavena moderním barevným dotykovým displejem, který nabízí přehledné ovládání všech funkcí:
- Výběr jazyků – široká podpora včetně češtiny a dalších evropských jazyků.
- Režimy provozu – vytápění, chlazení, TUV, kombinované režimy i speciální „režim dovolené“.
- Frekvenční nastavení – možnost volby smart režimu, tichého režimu nebo výkonového režimu podle potřeb domácnosti.
- Monitorování teplot – okamžité zobrazení přívodní a zásobníkové vody s možností přesného nastavení požadované hodnoty.
- Grafické statistiky – zobrazení aktuálního výkonu a trendů během dne pro efektivní vyhodnocování spotřeby.

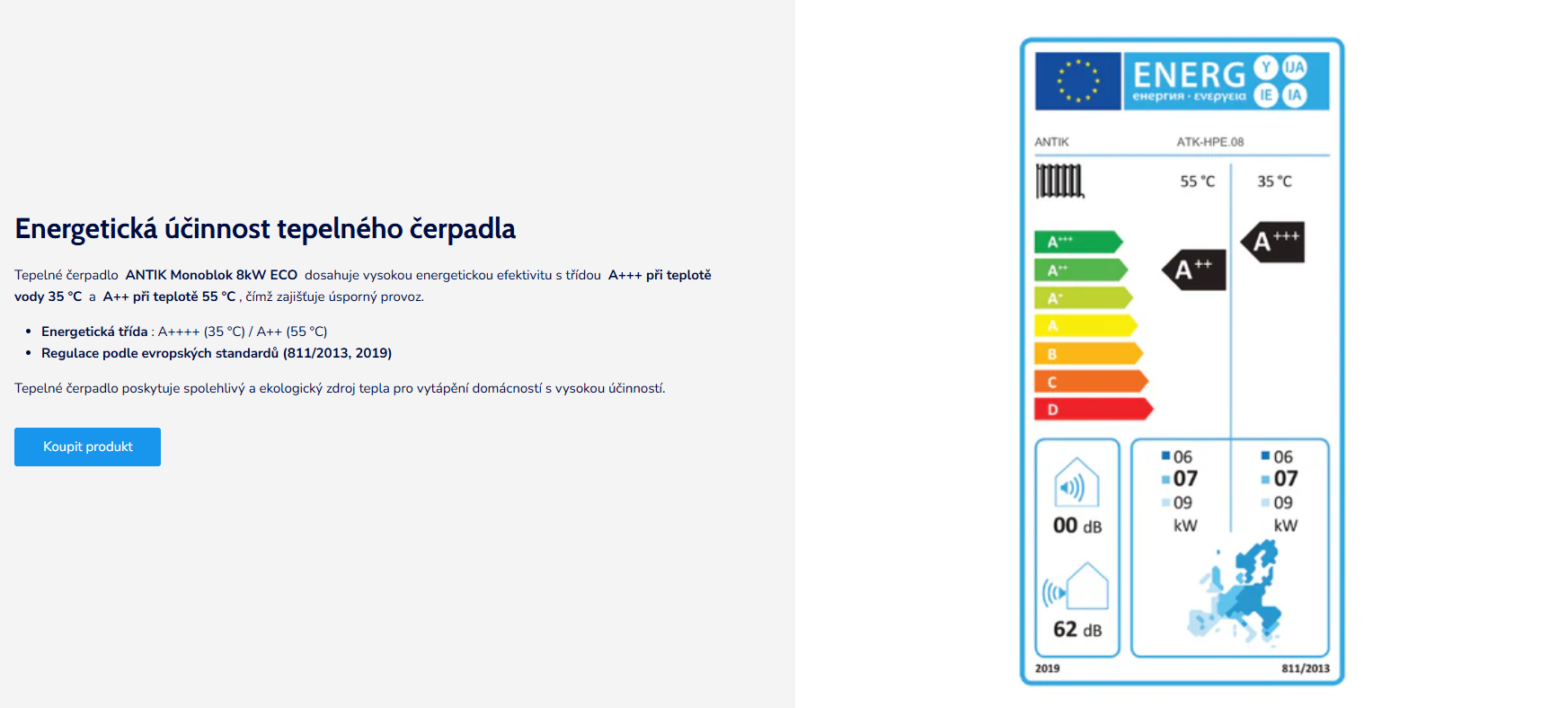

Energetická účinnost tepelného čerpadla
Tepelné čerpadlo ANTIK Monoblok 8kW ECO dosahuje vysokou energetickou efektivitu s třídou A+++ při teplotě vody 35 °C a A++ při teplotě 55 °C , čímž zajišťuje úsporný provoz.
- Energetická třída : A++++ (35 °C) / A++ (55 °C)
- Regulace podle evropských standardů (811/2013, 2019)
Tepelné čerpadlo poskytuje spolehlivý a ekologický zdroj tepla pro vytápění domácností s vysokou účinností.

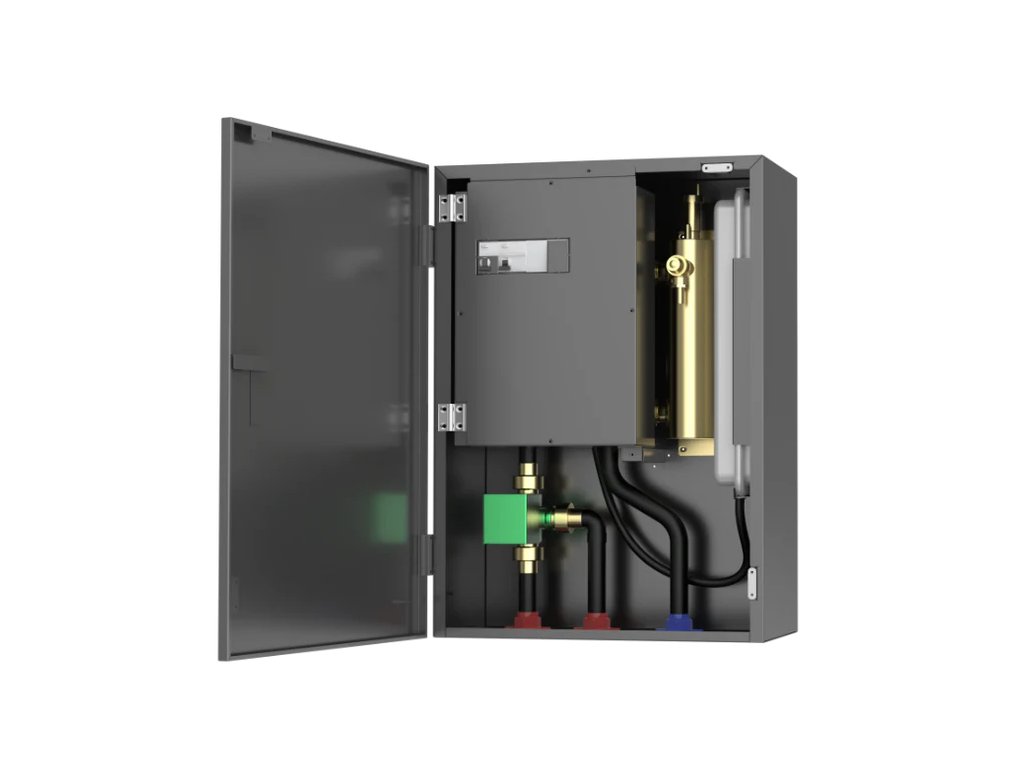

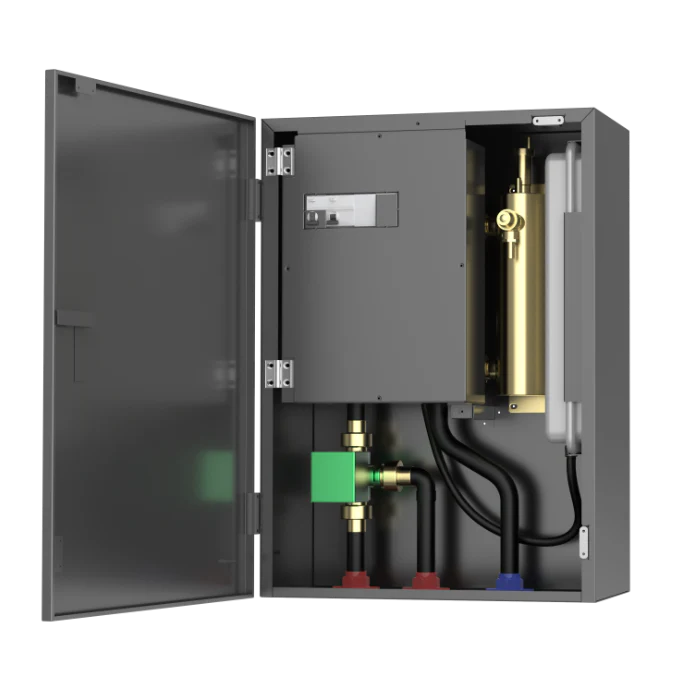

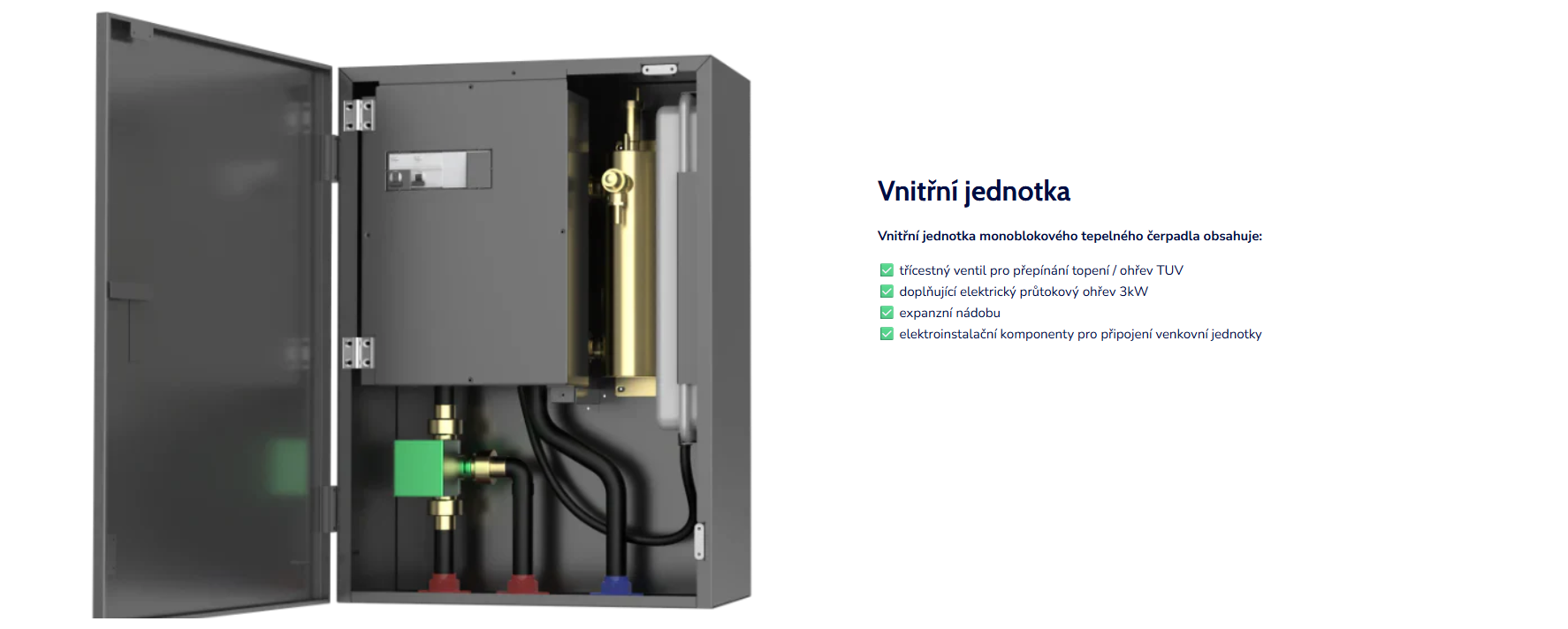

Vnitřní jednotka
Vnitřní jednotka monoblokového tepelného čerpadla obsahuje:
✅ třícestný ventil pro přepínání topení / ohřev TUV
✅ doplňující elektrický průtokový ohřev 3kW
✅ expanzní nádobu
✅ elektroinstalační komponenty pro připojení venkovní jednotky

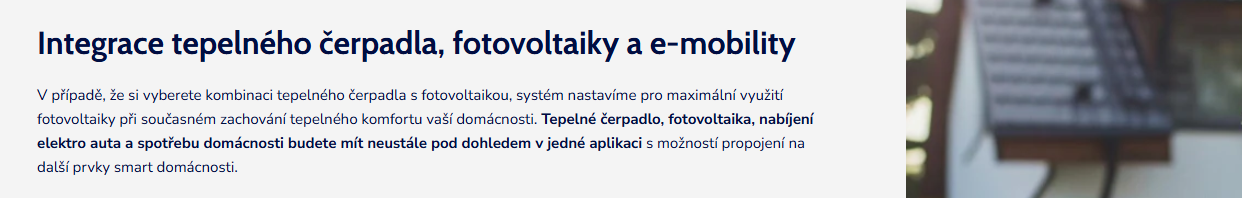

Integrace tepelného čerpadla, fotovoltaiky a e-mobility
V případě, že si vyberete kombinaci tepelného čerpadla s fotovoltaikou, systém nastavíme pro maximální využití fotovoltaiky při současném zachování tepelného komfortu vaší domácnosti. Tepelné čerpadlo, fotovoltaika, nabíjení elektro auta a spotřebu domácnosti budete mít neustále pod dohledem v jedné aplikaci s možností propojení na další prvky smart domácnosti.

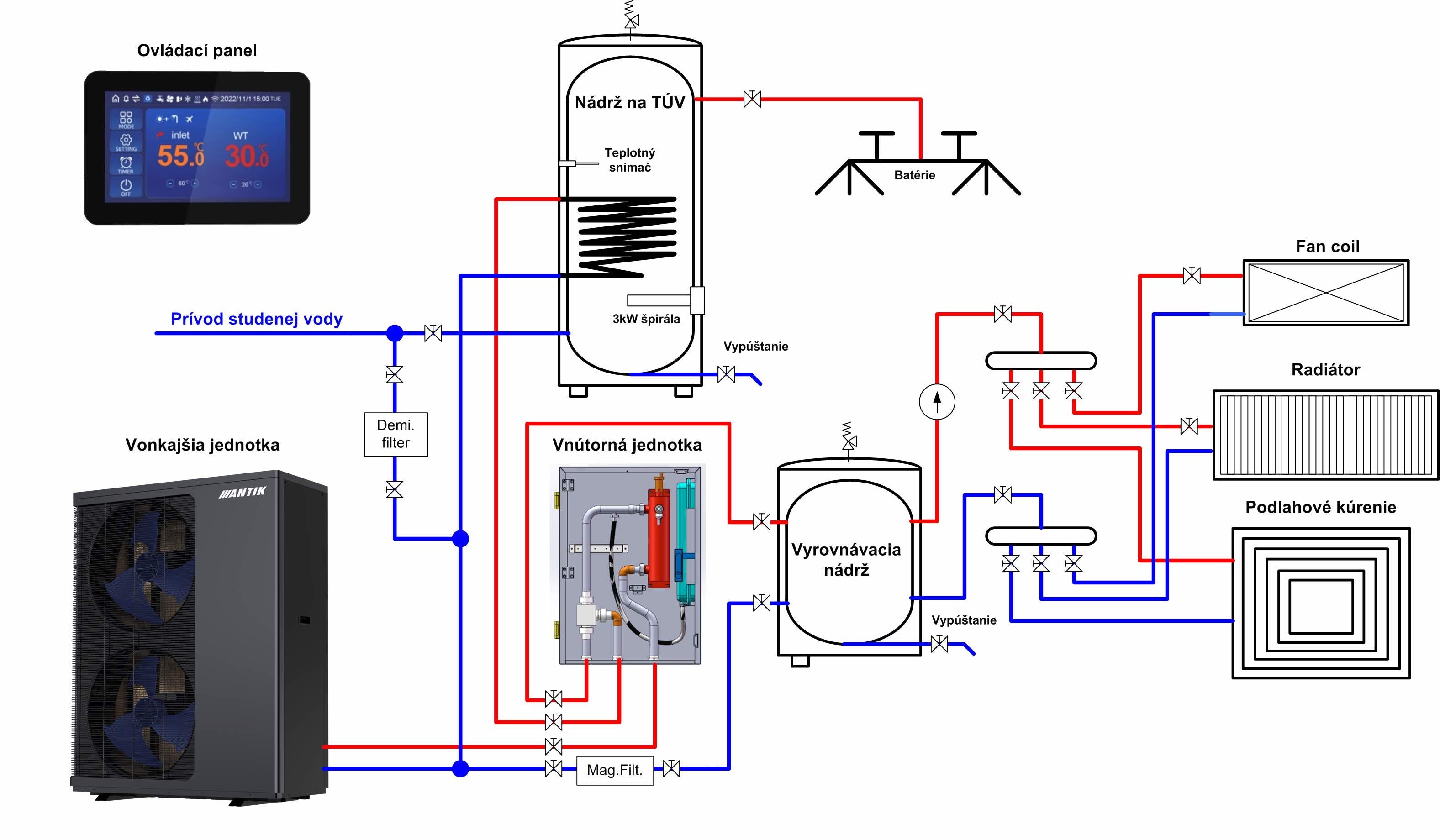

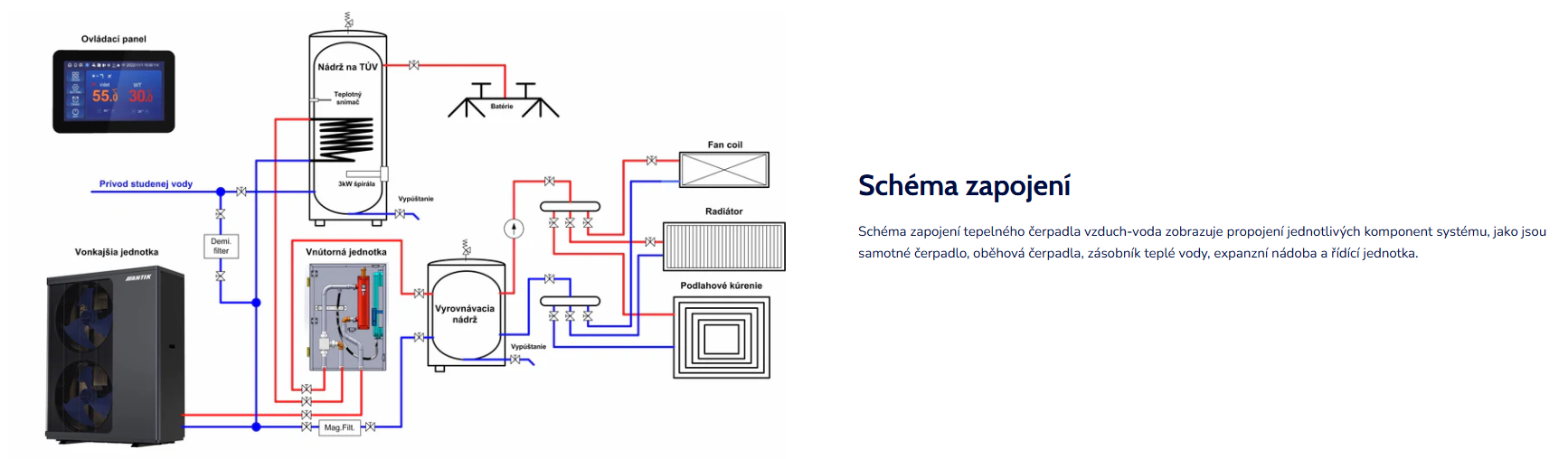

Schéma zapojení
Schéma zapojení tepelného čerpadla vzduch-voda zobrazuje propojení jednotlivých komponent systému, jako jsou samotné čerpadlo, oběhová čerpadla, zásobník teplé vody, expanzní nádoba a řídící jednotka.
100 % KOMPATIBILNÍ S OSTATNÍMI ŘEŠENÍMI OD ANTIKU
Všechny technologie od ANTIKU jsou vyvinuty tak, aby spolu bez problémů spolupracovaly. Prostřednictvím platformy ANTIK Cloud se fotovoltaika, tepelná čerpadla, klimatizace, ohřev vody, SmartHome i nabíjení elektromobilu propojují do jednoho inteligentního systému. Ten řídí spotřebu energie, zvyšuje efektivitu domácnosti a umožňuje pohodlné ovládání z jedné aplikace ANTIK SmartHome.
Vkročte s námi do světa Smart technologií, ve kterém si představíme chytré produkty z oblasti domácnosti, bezpečnosti, komfortu, zdraví, kamerových systémů a mnoha dalších sfér. Vyberte si z řady inteligentních zařízení, která spolehlivě zajistí vaši domácnost, firmu, garáž či chatu.
Stáhněte si aplikaci ANTIK SmartHome®
S ANTIK SmartHome® aplikací máte své tepelné čerpadlo vždy pod kontrolou – ať jste kdekoli. Sledujte teploty, nastavte režim provozu, upravte teploty vody nebo dolaďte pokročilé parametry přímo z mobilu.
- Výběr pracovního režimu čerpadla - TUV, vytápění, chlazení, kombinované režimy
- Nastavení cílové teploty vody - TUV, chlazení, vytápění - plynule nastavitelné
- Ovládání režimu výkonu čerpadla - Inteligentní, výkonný, tichý
- Časové harmonogramy provozu čerpadla - automatické spouštění podle času

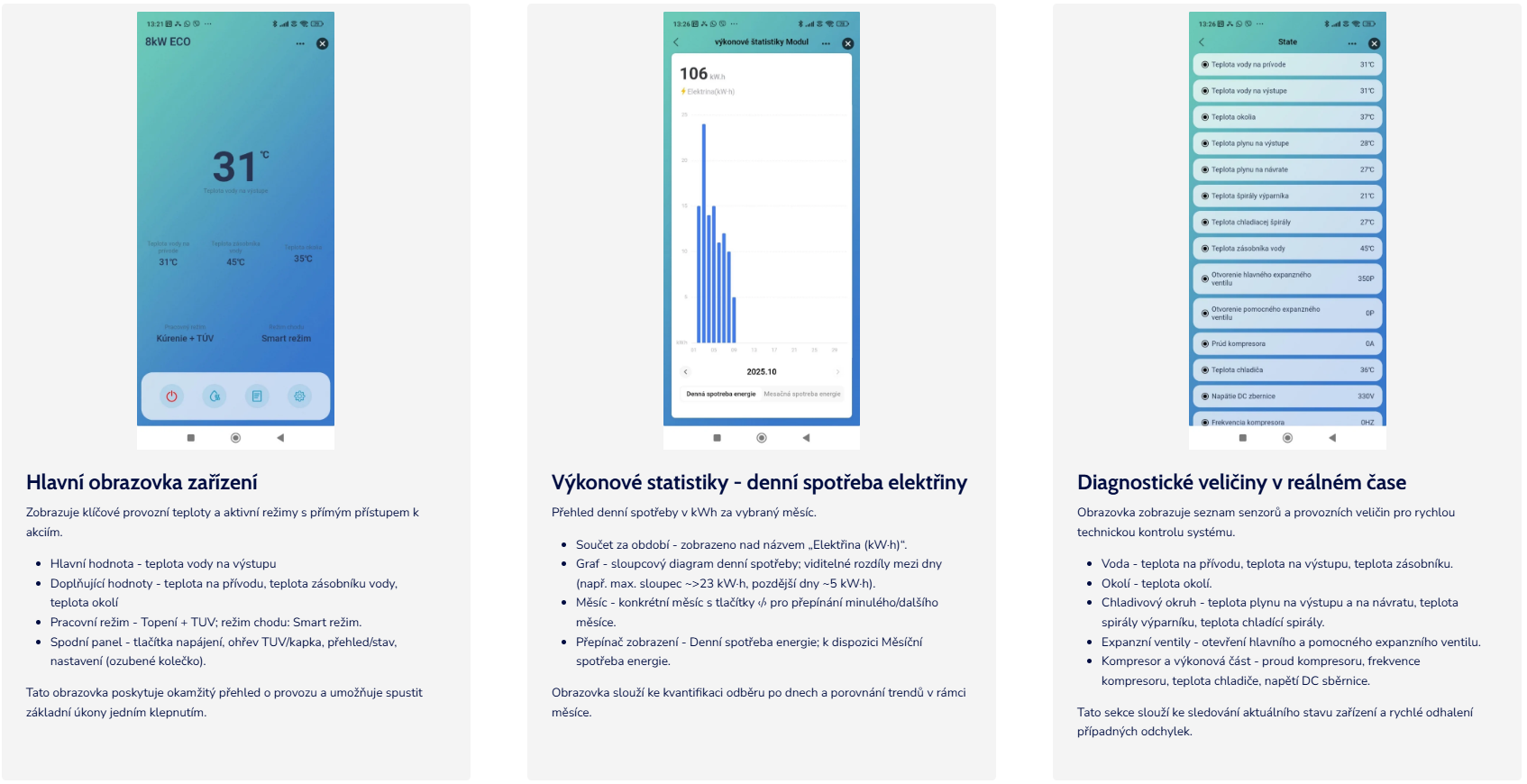

Hlavní obrazovka zařízení
Zobrazuje klíčové provozní teploty a aktivní režimy s přímým přístupem k akciím.
Hlavní hodnota - teplota vody na výstupu
Doplňující hodnoty - teplota na přívodu, teplota zásobníku vody, teplota okolí
Pracovní režim - Topení + TUV; režim chodu: Smart režim.
Spodní panel - tlačítka napájení, ohřev TUV/kapka, přehled/stav, nastavení (ozubené kolečko).
Tato obrazovka poskytuje okamžitý přehled o provozu a umožňuje spustit základní úkony jedním klepnutím.
Výkonové statistiky - denní spotřeba elektřiny
Přehled denní spotřeby v kWh za vybraný měsíc.
Součet za období - zobrazeno nad názvem „Elektřina (kW·h)“.
Graf - sloupcový diagram denní spotřeby; viditelné rozdíly mezi dny (např. max. sloupec ~>23 kW·h, pozdější dny ~5 kW·h).
Měsíc - konkrétní měsíc s tlačítky ‹/› pro přepínání minulého/dalšího měsíce.
Přepínač zobrazení - Denní spotřeba energie; k dispozici Měsíční spotřeba energie.
Obrazovka slouží ke kvantifikaci odběru po dnech a porovnání trendů v rámci měsíce.
Diagnostické veličiny v reálném čase
Obrazovka zobrazuje seznam senzorů a provozních veličin pro rychlou technickou kontrolu systému.
Voda - teplota na přívodu, teplota na výstupu, teplota zásobníku.
Okolí - teplota okolí.
Chladivový okruh - teplota plynu na výstupu a na návratu, teplota spirály výparníku, teplota chladící spirály.
Expanzní ventily - otevření hlavního a pomocného expanzního ventilu.
Kompresor a výkonová část - proud kompresoru, frekvence kompresoru, teplota chladiče, napětí DC sběrnice.
Tato sekce slouží ke sledování aktuálního stavu zařízení a rychlé odhalení případných odchylek.

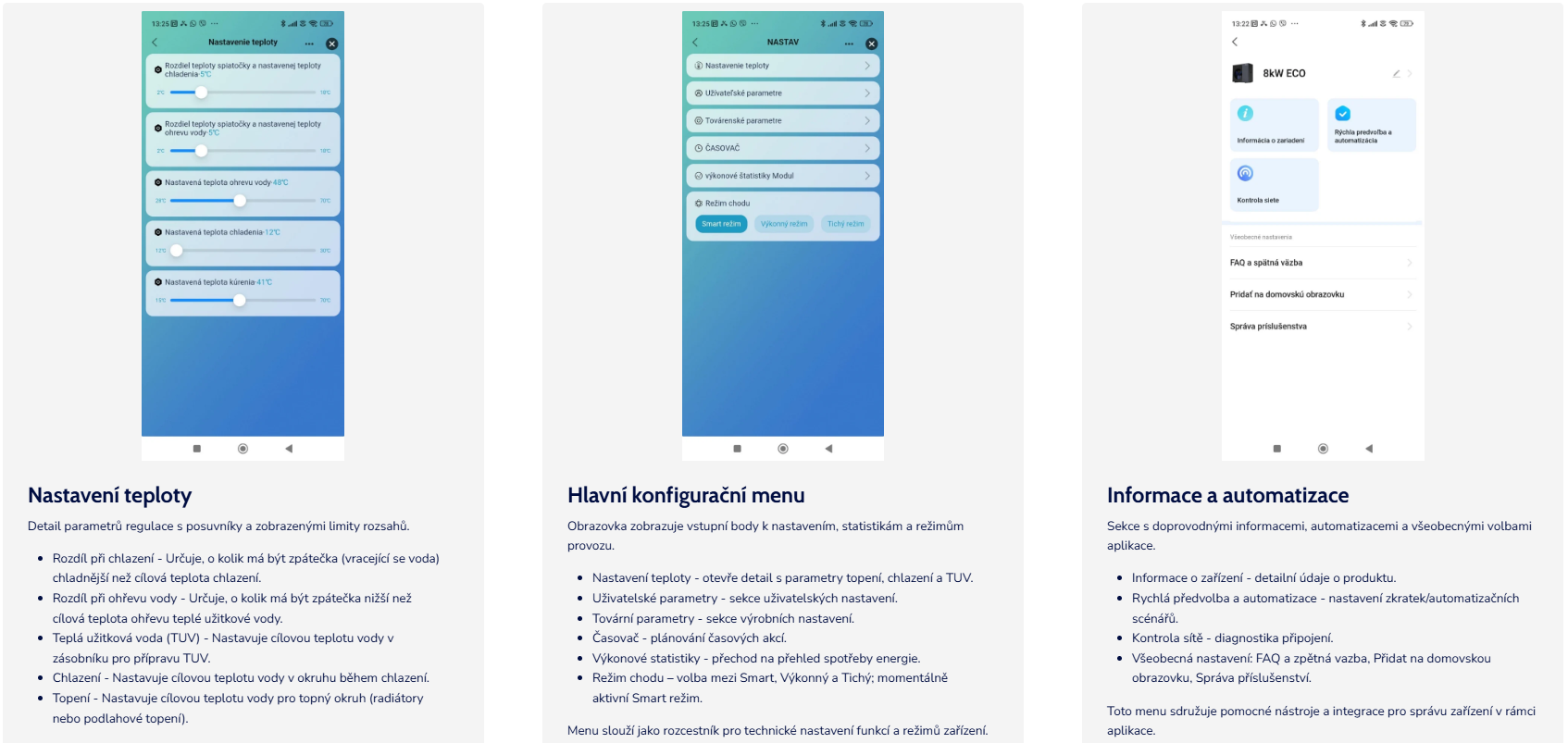

Nastavení teploty
Detail parametrů regulace s posuvníky a zobrazenými limity rozsahů.
Rozdíl při chlazení - Určuje, o kolik má být zpátečka (vracející se voda) chladnější než cílová teplota chlazení.
Rozdíl při ohřevu vody - Určuje, o kolik má být zpátečka nižší než cílová teplota ohřevu teplé užitkové vody.
Teplá užitková voda (TUV) - Nastavuje cílovou teplotu vody v zásobníku pro přípravu TUV.
Chlazení - Nastavuje cílovou teplotu vody v okruhu během chlazení.
- Topení - Nastavuje cílovou teplotu vody pro topný okruh (radiátory nebo podlahové topení).
Hlavní konfigurační menu
Obrazovka zobrazuje vstupní body k nastavením, statistikám a režimům provozu.
Nastavení teploty - otevře detail s parametry topení, chlazení a TUV.
Uživatelské parametry - sekce uživatelských nastavení.
Tovární parametry - sekce výrobních nastavení.
Časovač - plánování časových akcí.
Výkonové statistiky - přechod na přehled spotřeby energie.
Režim chodu – volba mezi Smart, Výkonný a Tichý; momentálně aktivní Smart režim.
Menu slouží jako rozcestník pro technické nastavení funkcí a režimů zařízení.
Informace a automatizace
Sekce s doprovodnými informacemi, automatizacemi a všeobecnými volbami aplikace.
Informace o zařízení - detailní údaje o produktu.
Rychlá předvolba a automatizace - nastavení zkratek/automatizačních scénářů.
Kontrola sítě - diagnostika připojení.
Všeobecná nastavení: FAQ a zpětná vazba, Přidat na domovskou obrazovku, Správa příslušenství.
Toto menu sdružuje pomocné nástroje a integrace pro správu zařízení v rámci aplikace.

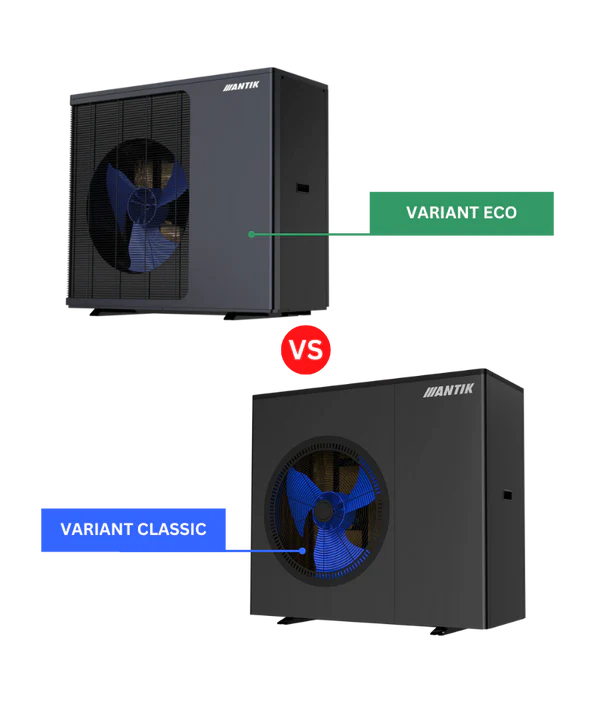

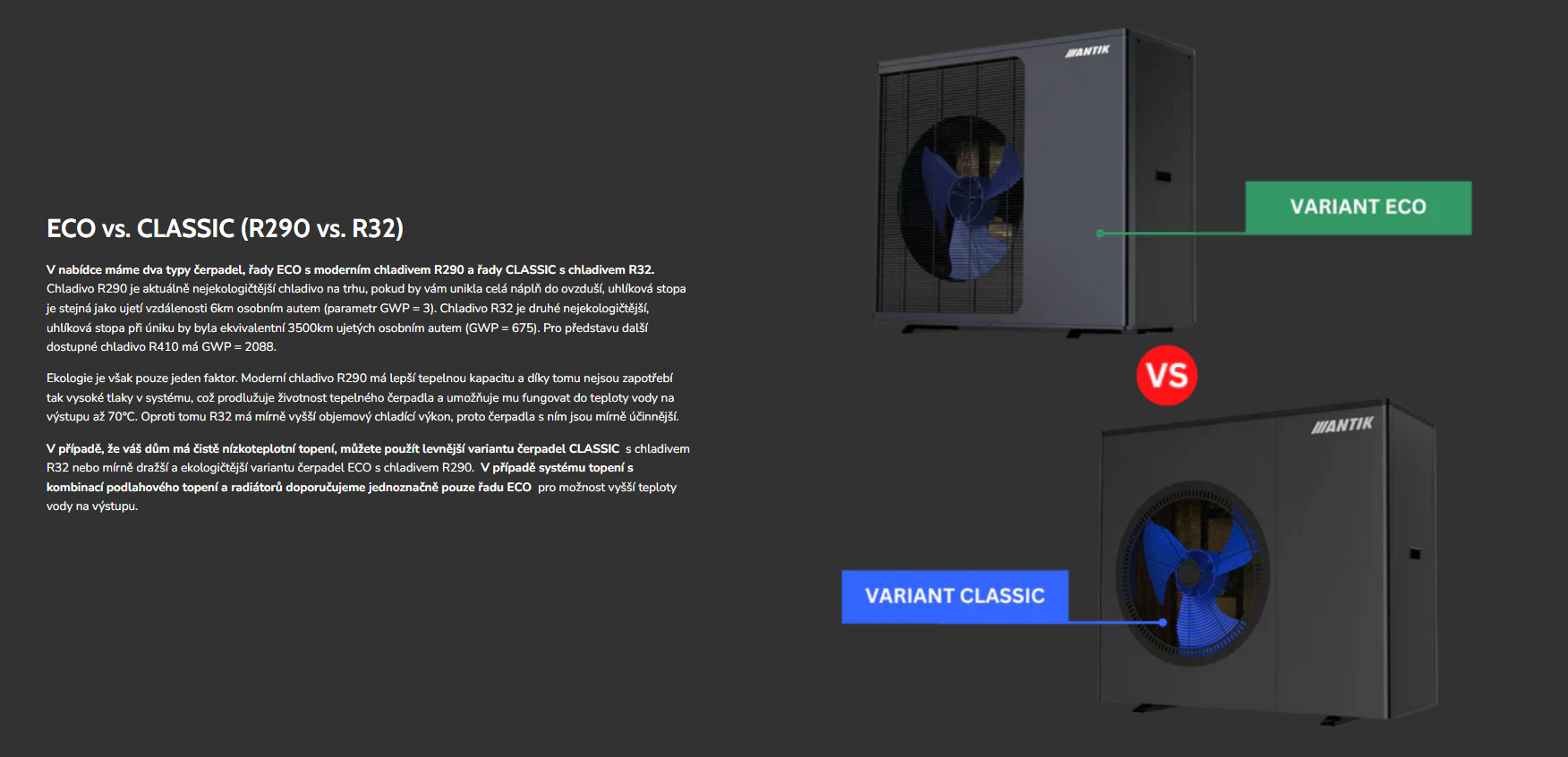

ECO vs. CLASSIC (R290 vs. R32)
V nabídce máme dva typy čerpadel, řady ECO s moderním chladivem R290 a řady CLASSIC s chladivem R32. Chladivo R290 je aktuálně nejekologičtější chladivo na trhu, pokud by vám unikla celá náplň do ovzduší, uhlíková stopa je stejná jako ujetí vzdálenosti 6km osobním autem (parametr GWP = 3). Chladivo R32 je druhé nejekologičtější, uhlíková stopa při úniku by byla ekvivalentní 3500km ujetých osobním autem (GWP = 675). Pro představu další dostupné chladivo R410 má GWP = 2088.
Ekologie je však pouze jeden faktor. Moderní chladivo R290 má lepší tepelnou kapacitu a díky tomu nejsou zapotřebí tak vysoké tlaky v systému, což prodlužuje životnost tepelného čerpadla a umožňuje mu fungovat do teploty vody na výstupu až 70°C. Oproti tomu R32 má mírně vyšší objemový chladící výkon, proto čerpadla s ním jsou mírně účinnější.
V případě, že váš dům má čistě nízkoteplotní topení, můžete použít levnější variantu čerpadel CLASSIC s chladivem R32 nebo mírně dražší a ekologičtější variantu čerpadel ECO s chladivem R290. V případě systému topení s kombinací podlahového topení a radiátorů doporučujeme jednoznačně pouze řadu ECO pro možnost vyšší teploty vody na výstupu.
- Typ: Monoblok s DC invertorovým oběhovým čerpadlem
- Chladivo: R32 Jmenovitý tepelný výkon (při 35 °C): 7,0 kW SCOP (35 °C): 4,7 – energetická třída A+++
- Jmenovitý tepelný výkon (při 55 °C): 8,46 kW
- SCOP (55 °C): 3,35 – energetická třída A++
- Hlučnost: 45 dB(A) při 1 m (35 °C) / 49 dB(A) při 1 m (55 °C)
- Vytápění (A7/W35): 4,40 – 13,00 kW
- Příkon vytápění: 0,95 – 3,12 kW
- COP rozsah: 4,17 – 4,63
- Chlazení (A35/W12): 2,80 – 8,20 kW
- Příkon chlazení: 0,90 – 3,41 kW EER rozsah: 2,40 – 3,11
- Ohřev TUV (A7/W55): 3,52 – 10,50 kW
- Příkon ohřevu TUV: 0,93 – 3,49 kW
- COP ohřevu TUV: 8,94
- Provozní teplota okolí: –30 až +43 °C
- Teplota topné vody: 15 až 55 °C
- Teplota TUV: 28 až 55 °C
- Teplota chladící vody: 7 až 30 °C
- Napájení: 230 V / 50 Hz
- Průměr potrubí: DN25
- Rozměry (Š × H × V): 1100 × 475 × 960 mm
- Hmotnost: 115 kg
