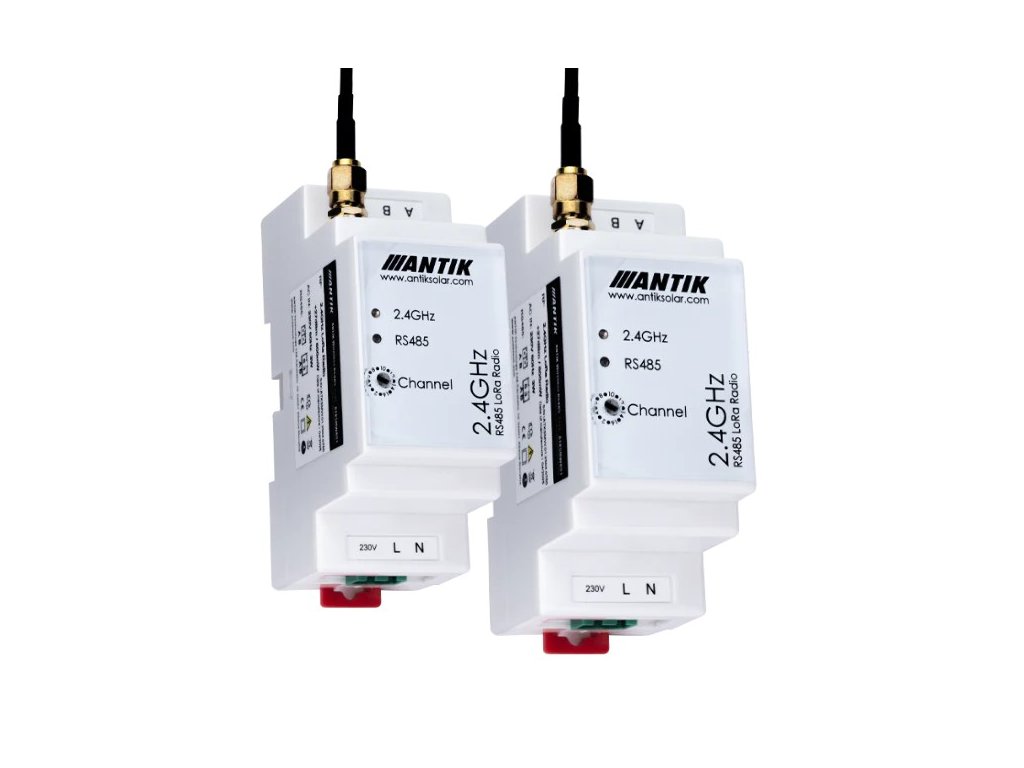

Sada 2 modulů pro bezdrátový přenos dat po sběrnici RS485
Kód: ATK-WRS1-2.4G-S2Související produkty
Detailní popis produktu

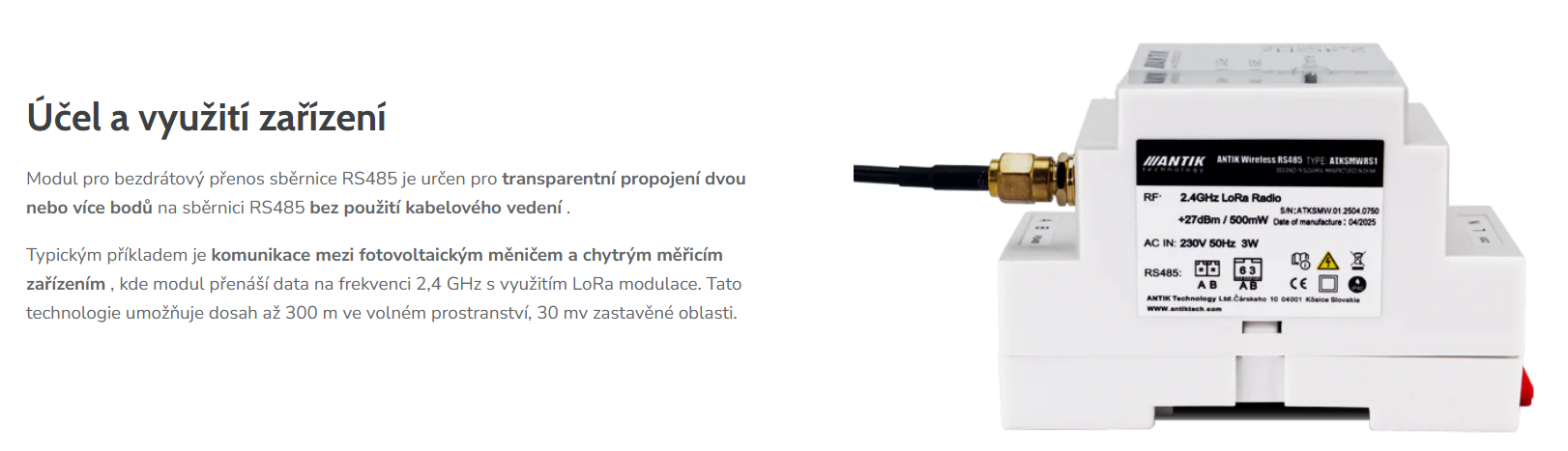

Účel a využití zařízení
Modul pro bezdrátový přenos sběrnice RS485 je určen pro transparentní propojení dvou nebo více bodů na sběrnici RS485 bez použití kabelového vedení .
Typickým příkladem je komunikace mezi fotovoltaickým měničem a chytrým měřicím zařízením , kde modul přenáší data na frekvenci 2,4 GHz s využitím LoRa modulace. Tato technologie umožňuje dosah až 300 m ve volném prostranství, 30 mv zastavěné oblasti.

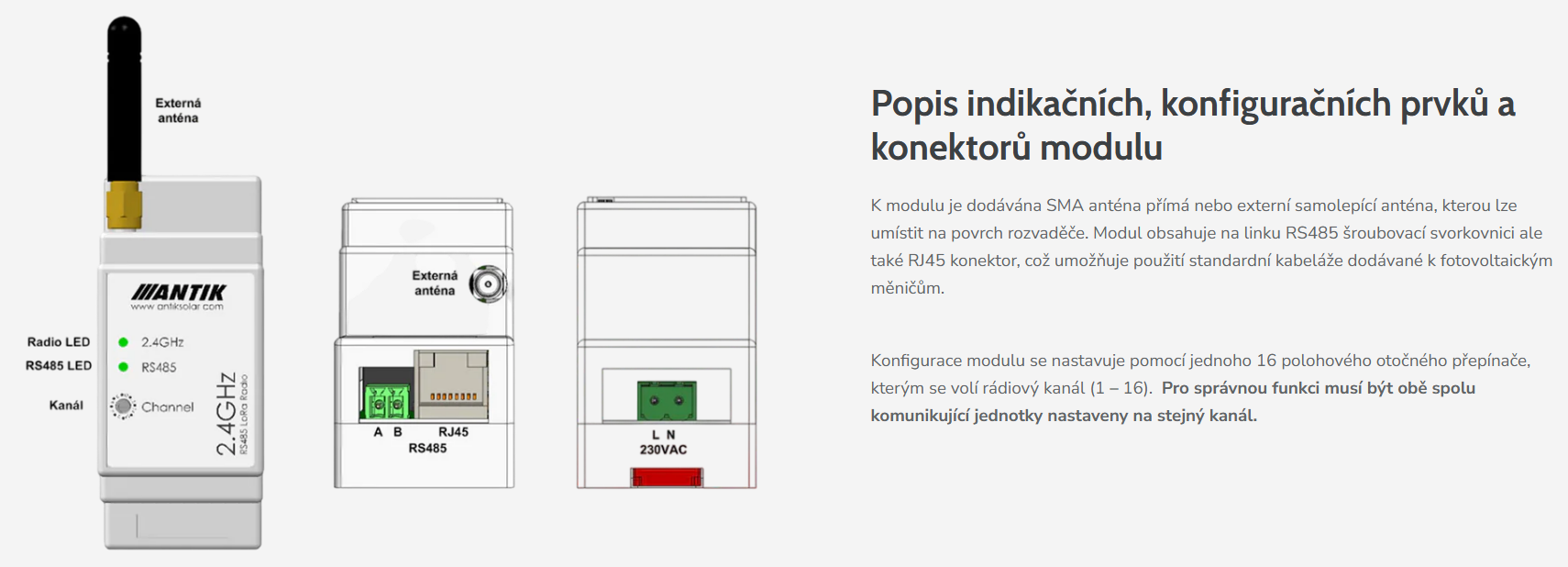

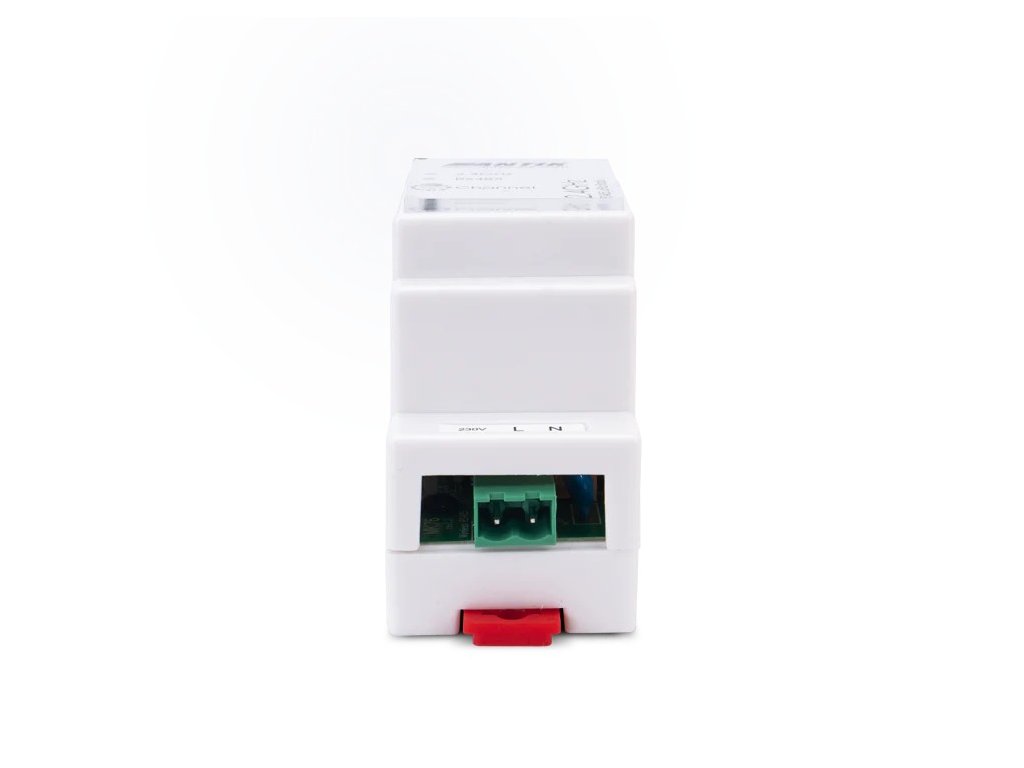

Popis indikačních, konfiguračních prvků a konektorů modulu

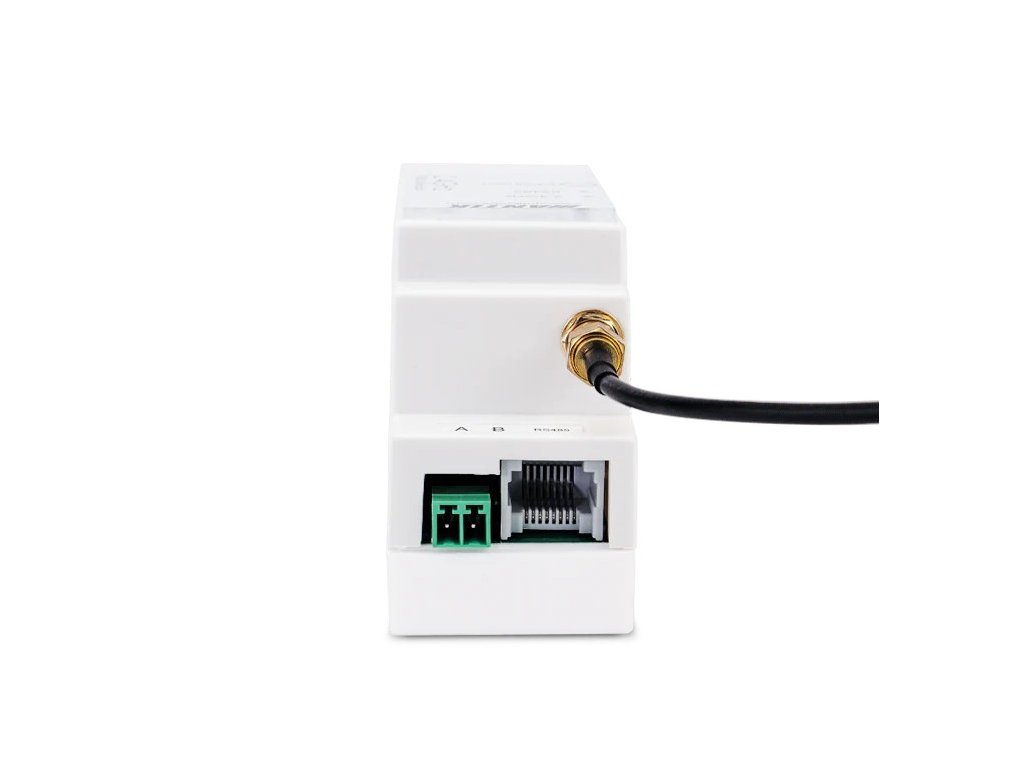

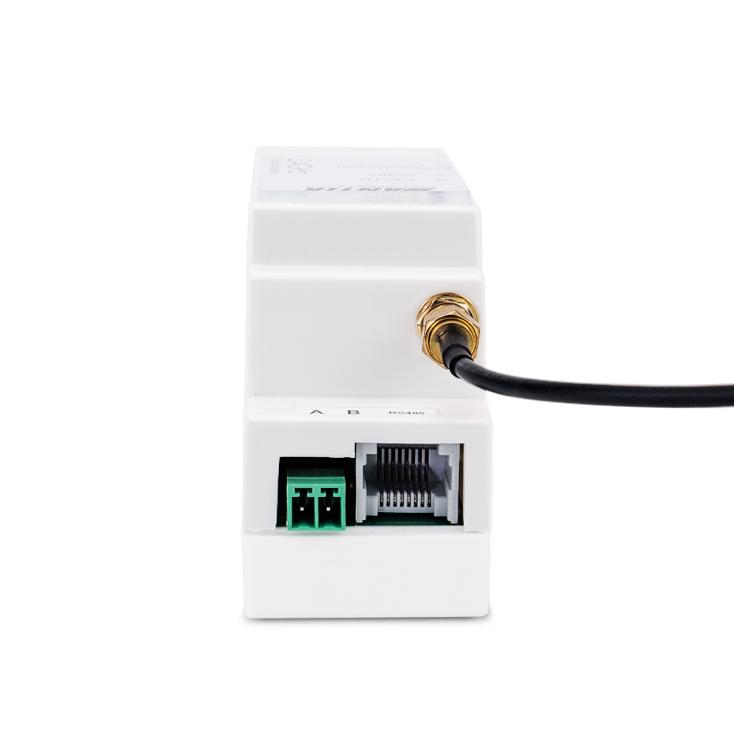

K modulu je dodávána SMA anténa přímá nebo externí samolepící anténa, kterou lze umístit na povrch rozvaděče. Modul obsahuje na linku RS485 šroubovací svorkovnici ale také RJ45 konektor, což umožňuje použití standardní kabeláže dodávané k fotovoltaickým měničům.
Konfigurace modulu se nastavuje pomocí jednoho 16 polohového otočného přepínače, kterým se volí rádiový kanál (1 – 16). Pro správnou funkci musí být obě spolu komunikující jednotky nastaveny na stejný kanál.

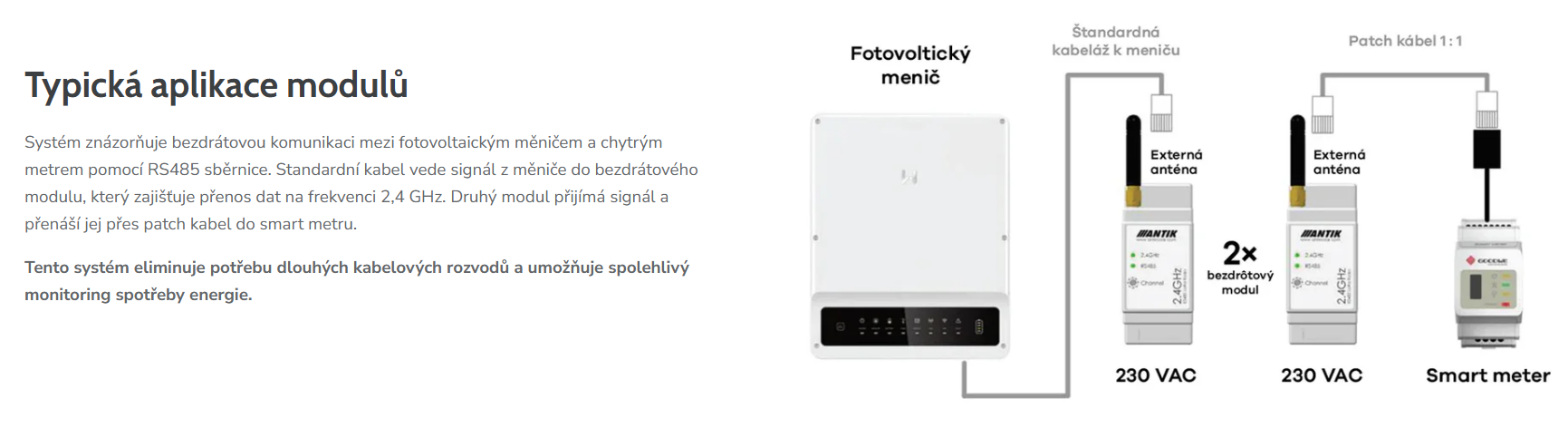

Typická aplikace modulů

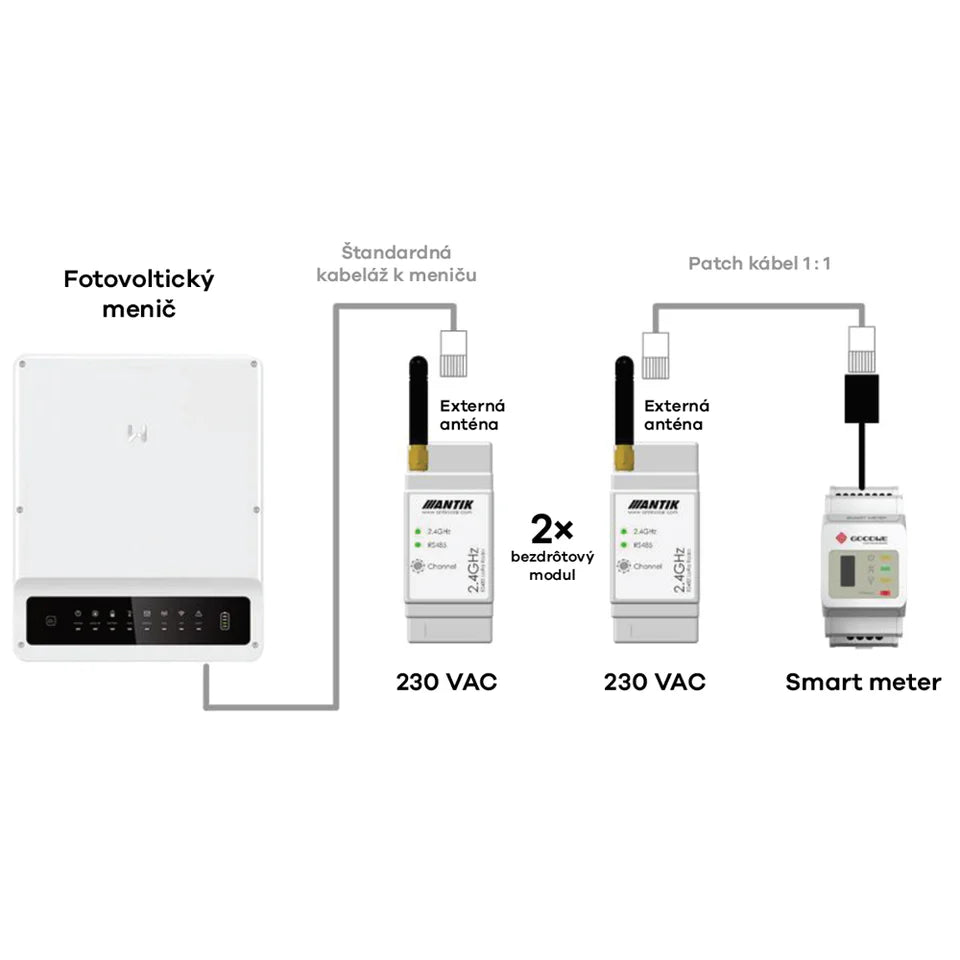

Systém znázorňuje bezdrátovou komunikaci mezi fotovoltaickým měničem a chytrým metrem pomocí RS485 sběrnice. Standardní kabel vede signál z měniče do bezdrátového modulu, který zajišťuje přenos dat na frekvenci 2,4 GHz. Druhý modul přijímá signál a přenáší jej přes patch kabel do smart metru.
Tento systém eliminuje potřebu dlouhých kabelových rozvodů a umožňuje spolehlivý monitoring spotřeby energie.

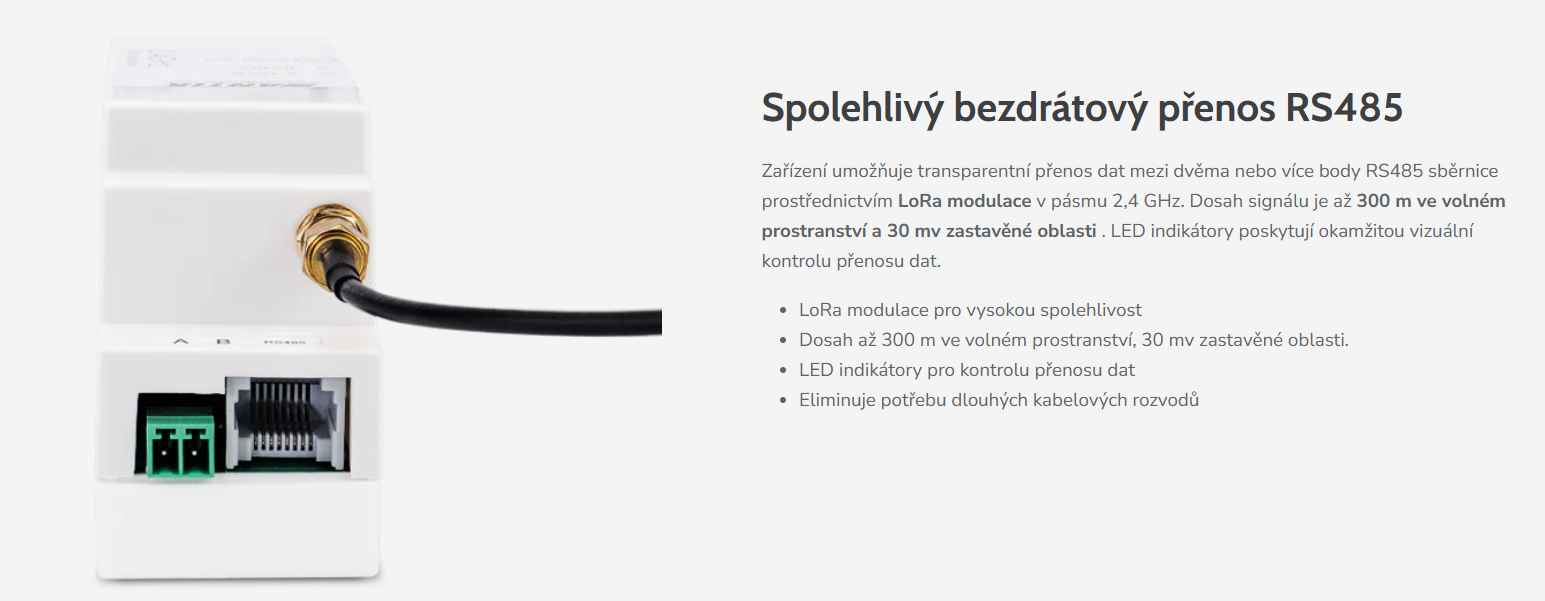

Spolehlivý bezdrátový přenos RS485
Zařízení umožňuje transparentní přenos dat mezi dvěma nebo více body RS485 sběrnice prostřednictvím LoRa modulace v pásmu 2,4 GHz. Dosah signálu je až 300 m ve volném prostranství a 30 mv zastavěné oblasti . LED indikátory poskytují okamžitou vizuální kontrolu přenosu dat.
- LoRa modulace pro vysokou spolehlivost
- Dosah až 300 m ve volném prostranství, 30 mv zastavěné oblasti.
- LED indikátory pro kontrolu přenosu dat
- Eliminuje potřebu dlouhých kabelových rozvodů

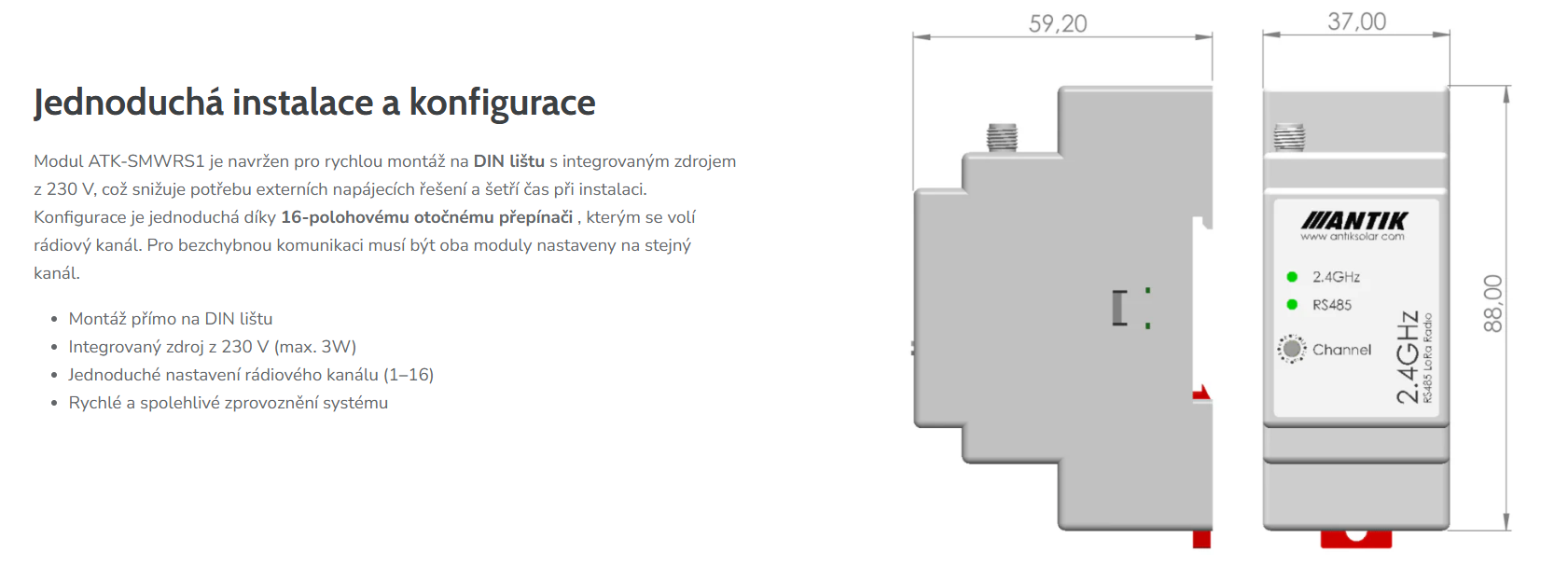

Jednoduchá instalace a konfigurace
Modul ATK-SMWRS1 je navržen pro rychlou montáž na DIN lištu s integrovaným zdrojem z 230 V, což snižuje potřebu externích napájecích řešení a šetří čas při instalaci. Konfigurace je jednoduchá díky 16-polohovému otočnému přepínači , kterým se volí rádiový kanál. Pro bezchybnou komunikaci musí být oba moduly nastaveny na stejný kanál.
- Montáž přímo na DIN lištu
- Integrovaný zdroj z 230 V (max. 3W)
- Jednoduché nastavení rádiového kanálu (1–16)
- Rychlé a spolehlivé zprovoznění systému

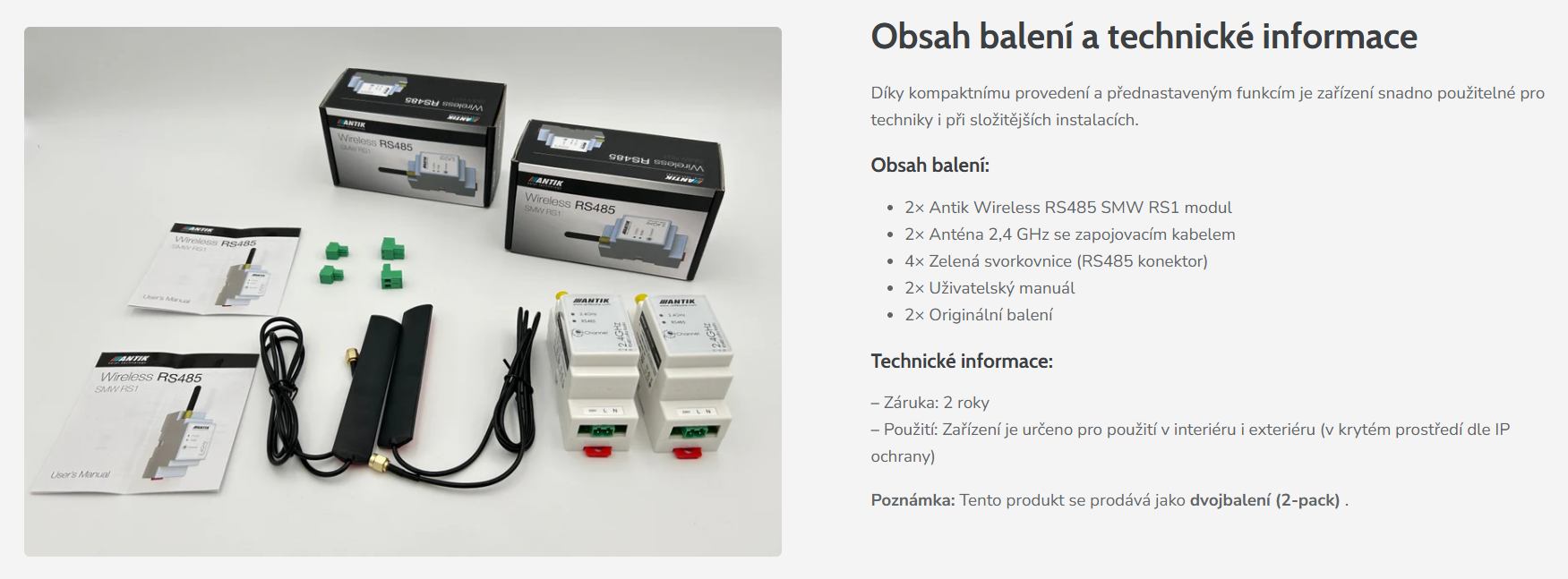

Obsah balení a technické informace
Díky kompaktnímu provedení a přednastaveným funkcím je zařízení snadno použitelné pro techniky i při složitějších instalacích.
Obsah balení:

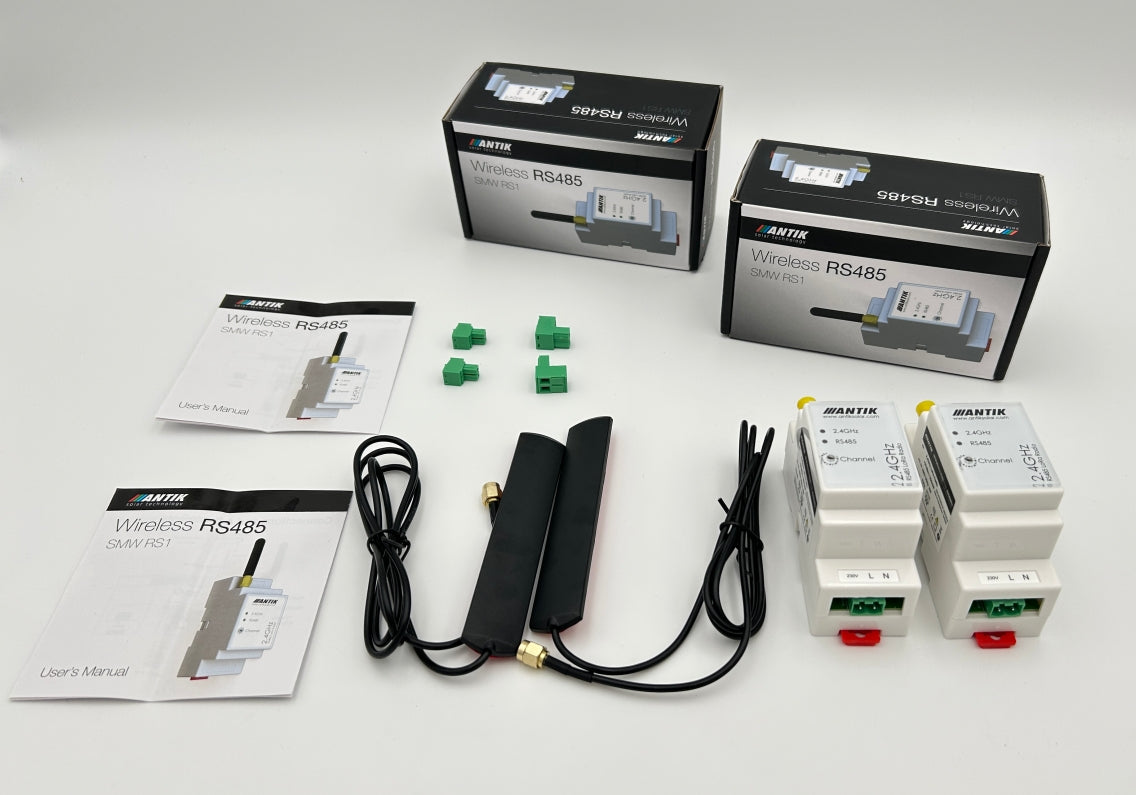

- 2× Bezdrátový RS485 modul SMW RS1 pro Antique Wireless
- 2× Anténa 2,4 GHz se zapojovacím kabelem
- 4× Zelená svorkovnice (RS485 konektor)
- 2× Uživatelský manuál
- 2× Originální balení
Technické informace:
– Záruka: 2 roky
– Použití: Zařízení je určeno pro použití v interiéru i exteriéru (v krytém prostředí dle IP ochrany)
Poznámka: Tento produkt se prodává jako dvojbalení (2-pack) .
Možnost dokoupení antény s vyšším ziskem a delším kabelem

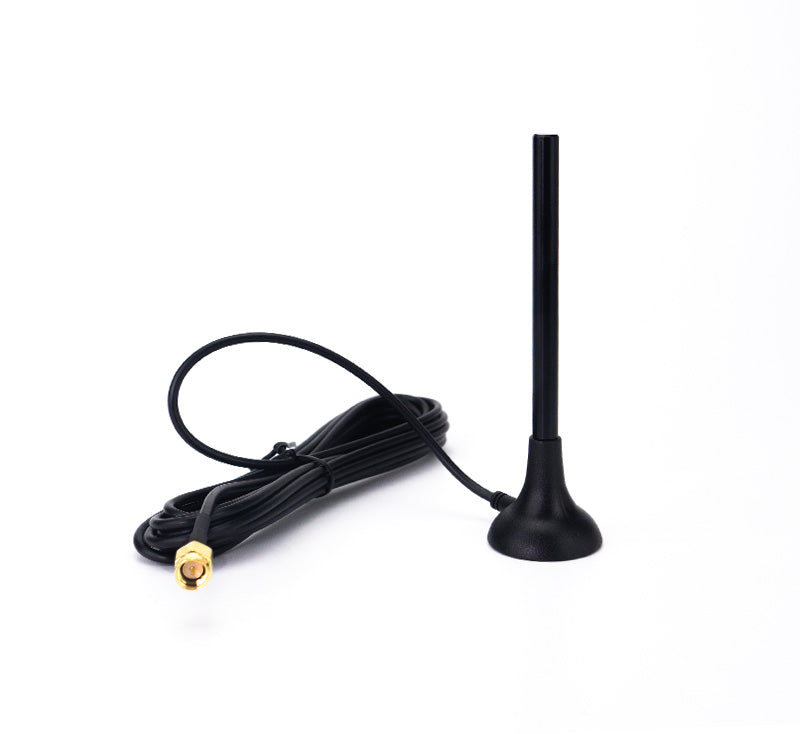

Pro náročnější instalace, kde základní anténa nedokáže zajistit dostatečný signál, lze k modulu ANTIK Wireless RS485 SMW RS1 dokoupit externí anténu s vyšším ziskem a prodlouženým připojovacím kabelem . Anténa se připojuje přes SMA konektor a díky delšímu kabelu ji lze umístit mimo rozvaděč, což umožňuje optimalizovat její polohu vůči zdroji signálu.
Toto řešení je vhodné zejména při instalacích:
- v zastavěných oblastech , kde je vyšší útlumení signálu,
- při větší vzdálenosti mezi moduly ,
- nebo když je třeba překonat překážky v interiéru (stěny, rozvaděče, technologické prostory).
Použití výkonnější antény zajišťuje stabilnější přenos dat a snižuje riziko výpadků komunikace při přenosu dat ze sběrnice RS485 přes 2,4 GHz LoRa modulaci.

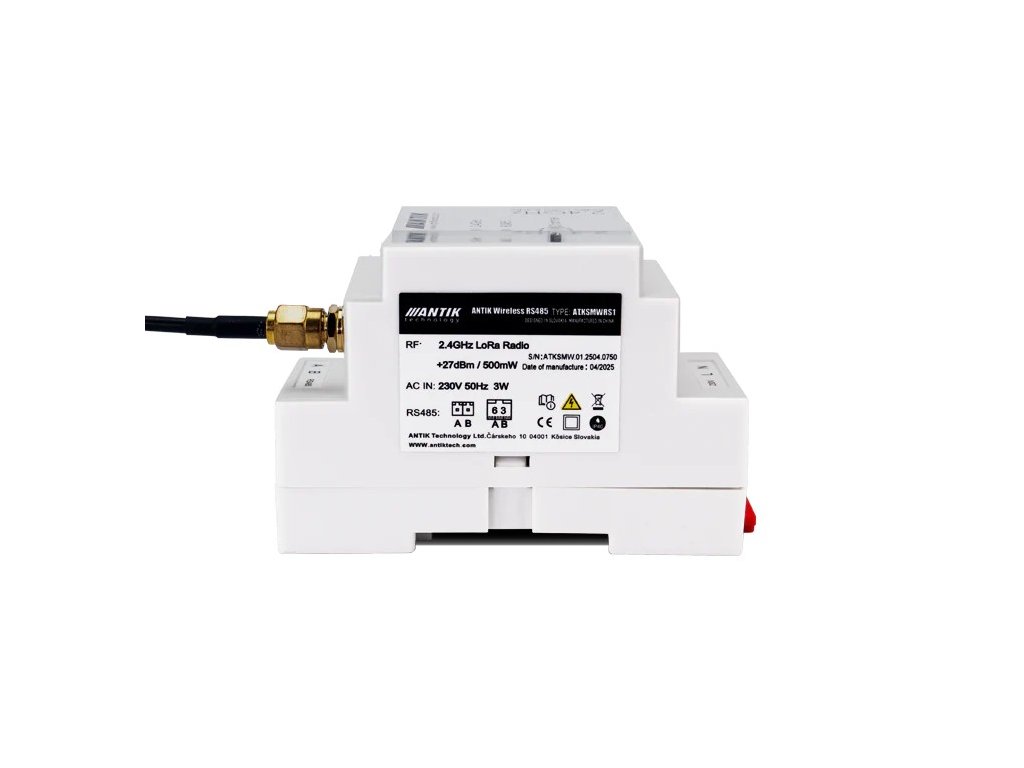

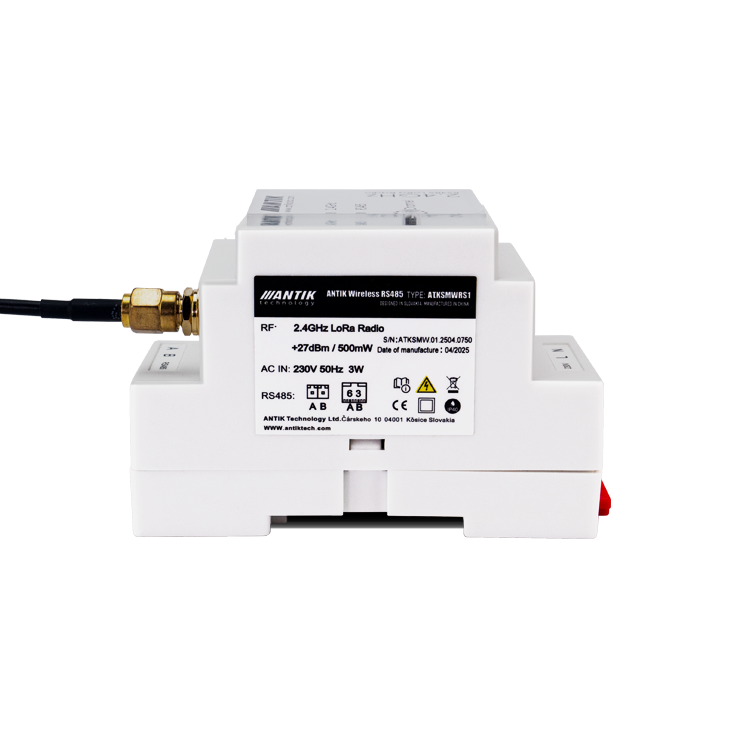

Technické parametry
Vstupní napětí AC: 230 V AC, max. 3 W
Sběrnice RS485:
- Zásuvná šroubovací svorkovnice Svorky A, B
- Konektor RJ45, A-pin 6 B-pin 3
- Přenosová rychlost 9600bd 8N1
Rádiové parametry:
- Pásmo 2,4 GHz, modulace LoRa
- VF výkon 500 mW / 27 dBm
- Dosah až 8 km v otevřeném prostoru
Anténa: Externí anténa SMA-M
Uživatelské rozhraní:
- 1x LED indikující příjem dat přes rádio
- 1x LED indikující příjem dat přes linku RS485
- 1x otočný přepínač pro výběr rádiového kanálu

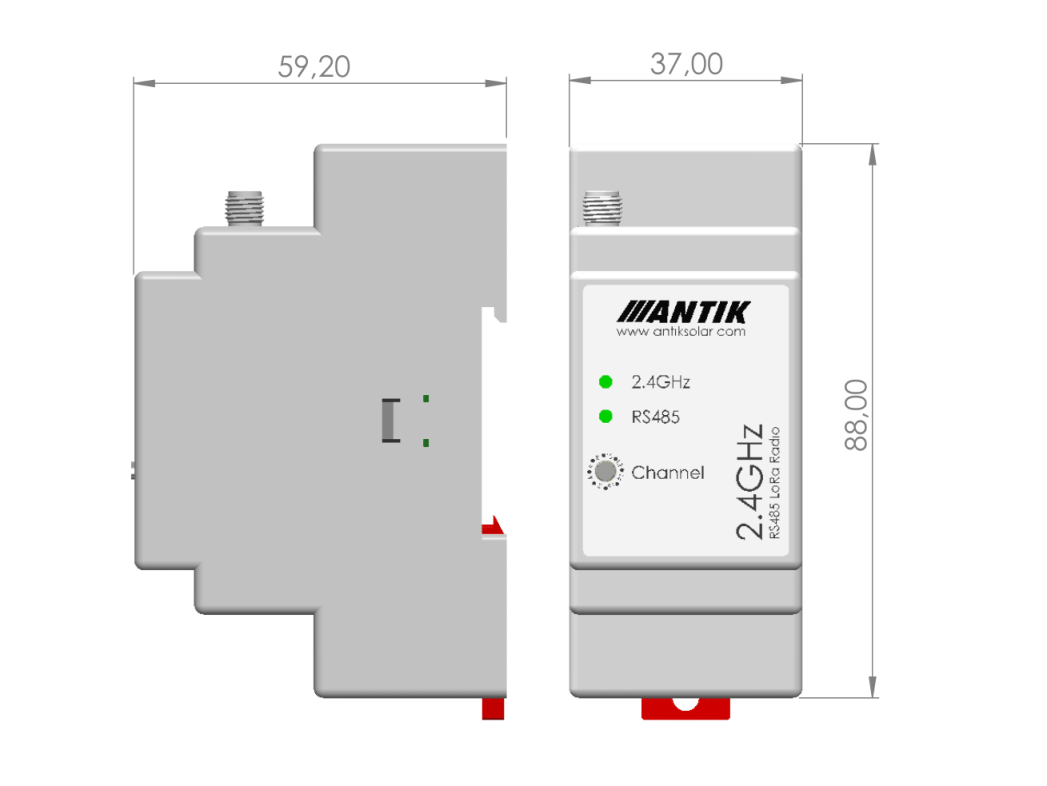

Rozměry a hmotnost: 36x90x57 mm, 0,1 kg
Způsob montáže: DIN lišta
Provozní teplota: -20 až +60 °C
Provedení: IP30
Časté dotazy: ANTIK modul pro bezdrátový přenos sběrnice RS485
- K čemu slouží tento modul? Modul umožňuje transparentní bezdrátový přenos dat sběrnice RS485 mezi dvěma nebo více body bez potřeby fyzického propojení kabelem.
- Jaký je maximální dosah přenosu? Umožňuje dosah až 300 m ve volném prostranství, 30 mv zastavěné oblasti.
- Jaké konektory má modul pro RS485? Obsahuje nasouvací šroubovací svorkovnici (A, B svorky) a RJ45 konektor (A-pin 6, B-pin 3).
- Jaká je přenosová rychlost na RS485? Modul podporuje rychlost 9600 bps, 8 datových bitů, žádný paritní bit a 1 stop bit (8N1).
- Jak se moduly párují? Nastavením stejného rádiového kanálu (1–16) pomocí 16-polohového otočného přepínače na obou komunikujících modulech.
