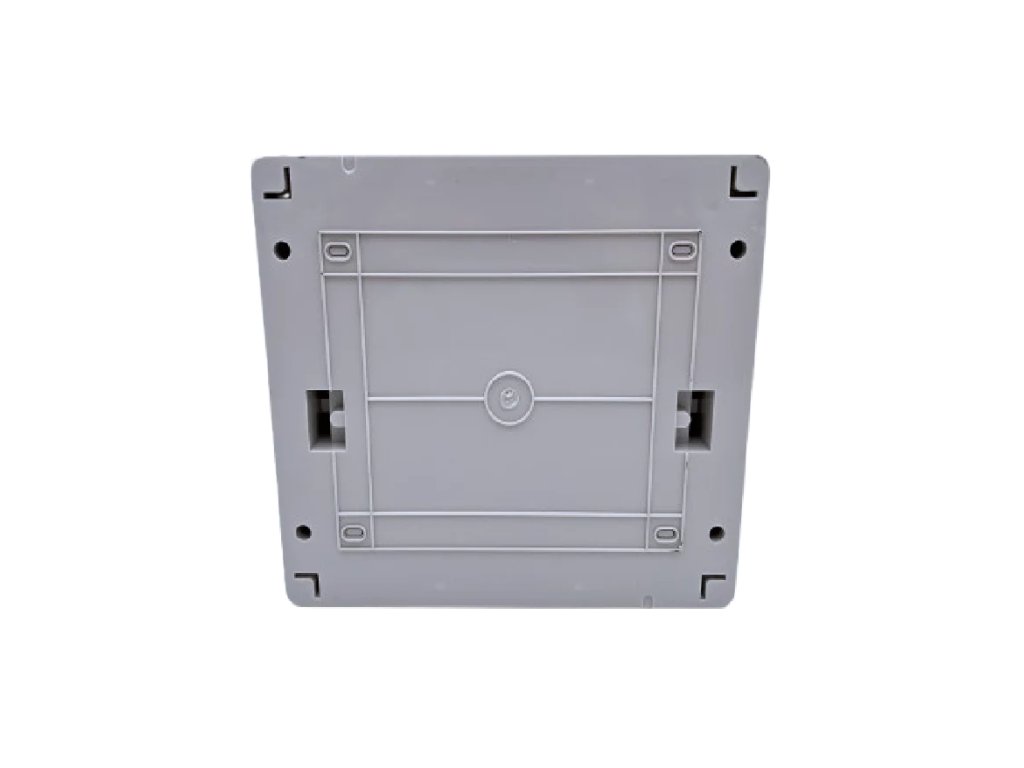

ANTIK AC rozvaděč domácí fotovoltaické elektrárny
Kód: ATK-AC01Související produkty
Detailní popis produktu

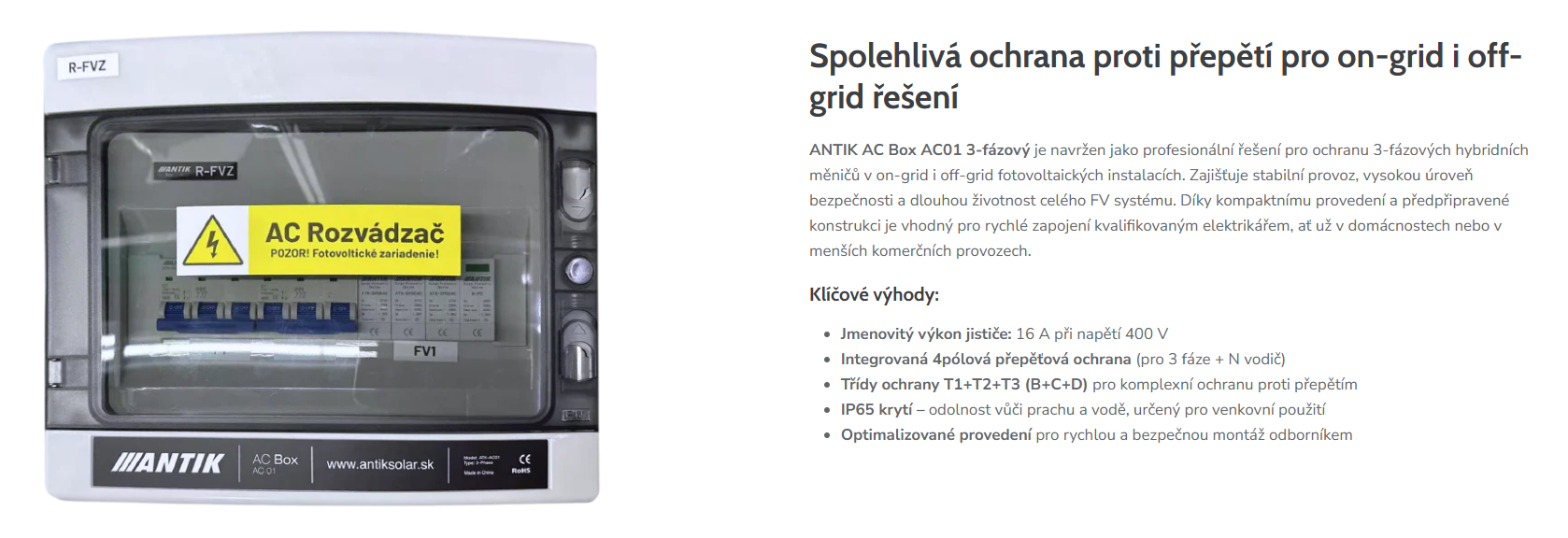

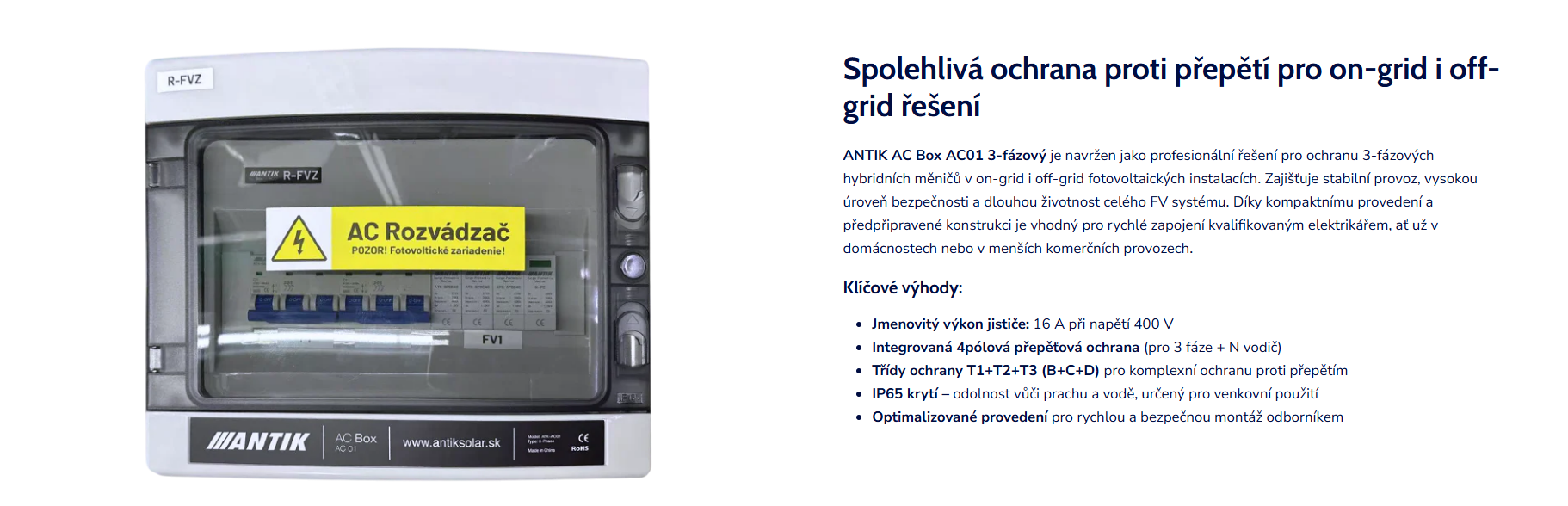

Spolehlivá ochrana proti přepětí pro on-grid i off-grid řešení
ANTIK AC Box AC01 3-fázový je navržen jako profesionální řešení pro ochranu 3-fázových hybridních měničů v on-grid i off-grid fotovoltaických instalacích. Zajišťuje stabilní provoz, vysokou úroveň bezpečnosti a dlouhou životnost celého FV systému. Díky kompaktnímu provedení a předpřipravené konstrukci je vhodný pro rychlé zapojení kvalifikovaným elektrikářem, ať už v domácnostech nebo v menších komerčních provozech.
Klíčové výhody:
- Jmenovitý výkon jističe: 16 A při napětí 400 V
- Integrovaná 4pólová přepěťová ochrana (pro 3 fáze + N vodič)
- Třídy ochrany T1+T2+T3 (B+C+D) pro komplexní ochranu proti přepětím
- IP65 krytí – odolnost vůči prachu a vodě, určený pro venkovní použití
- Optimalizované provedení pro rychlou a bezpečnou montáž odborníkem

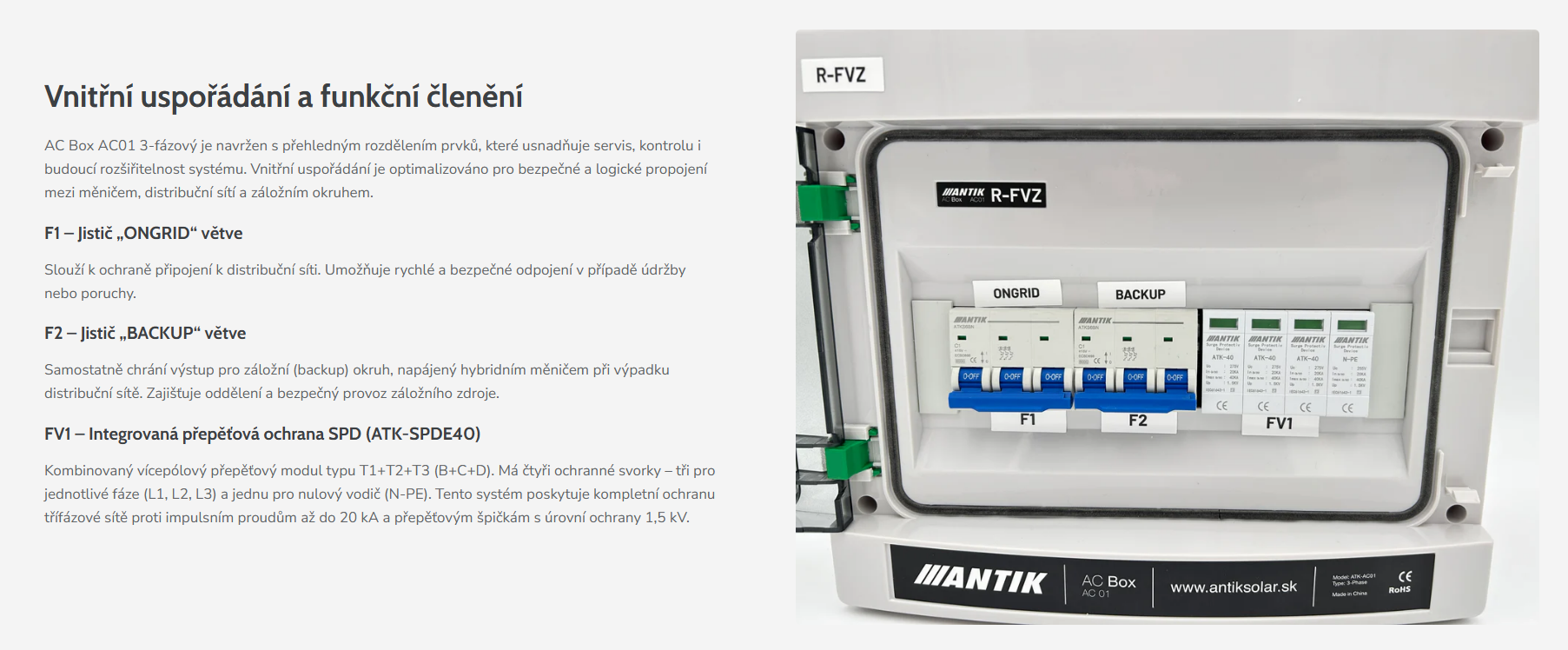

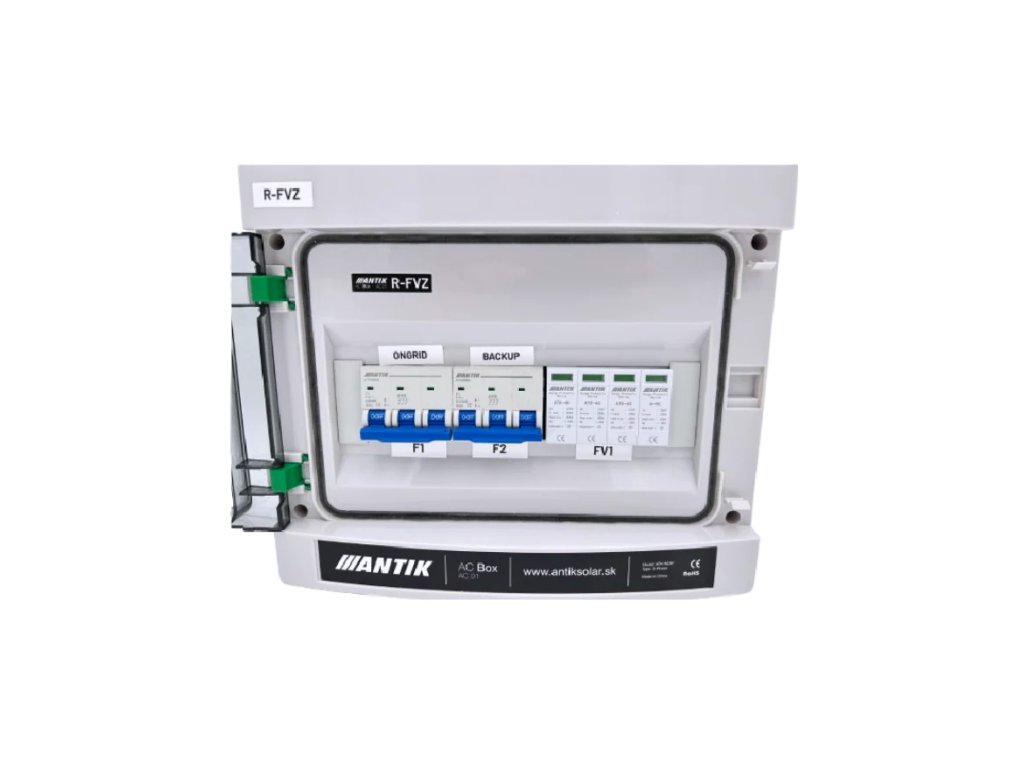

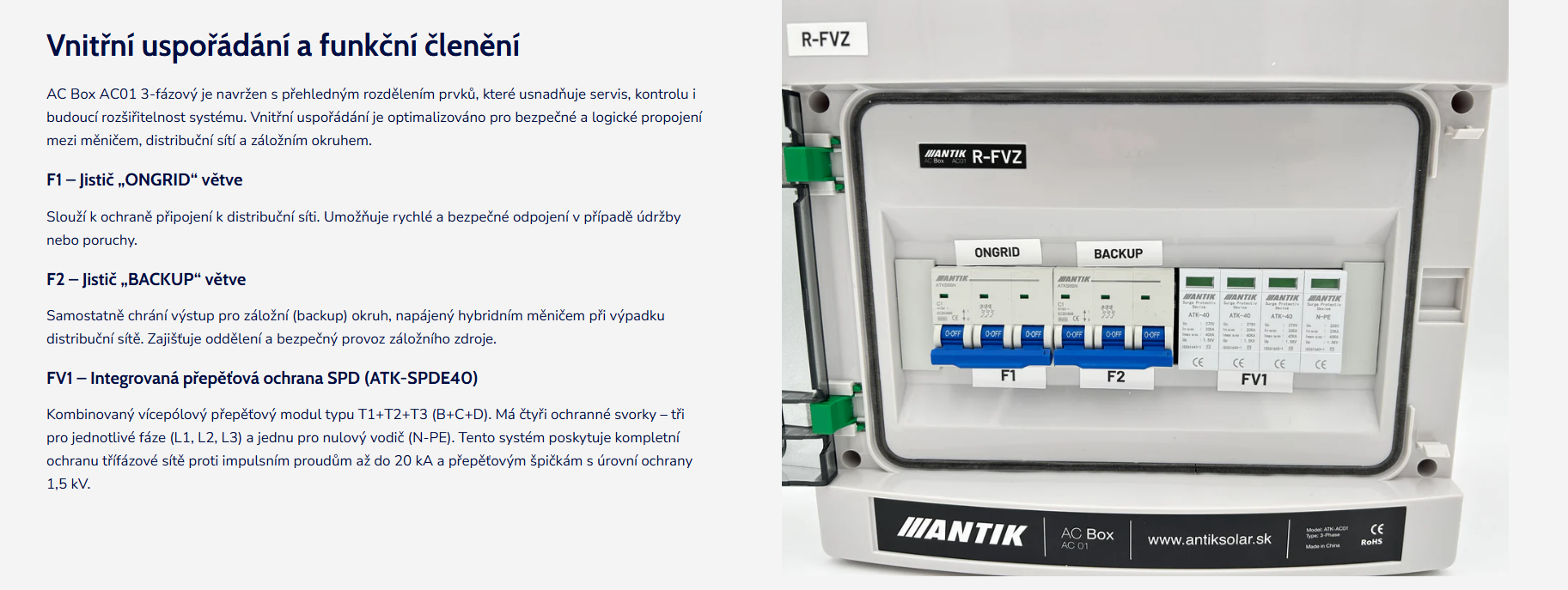

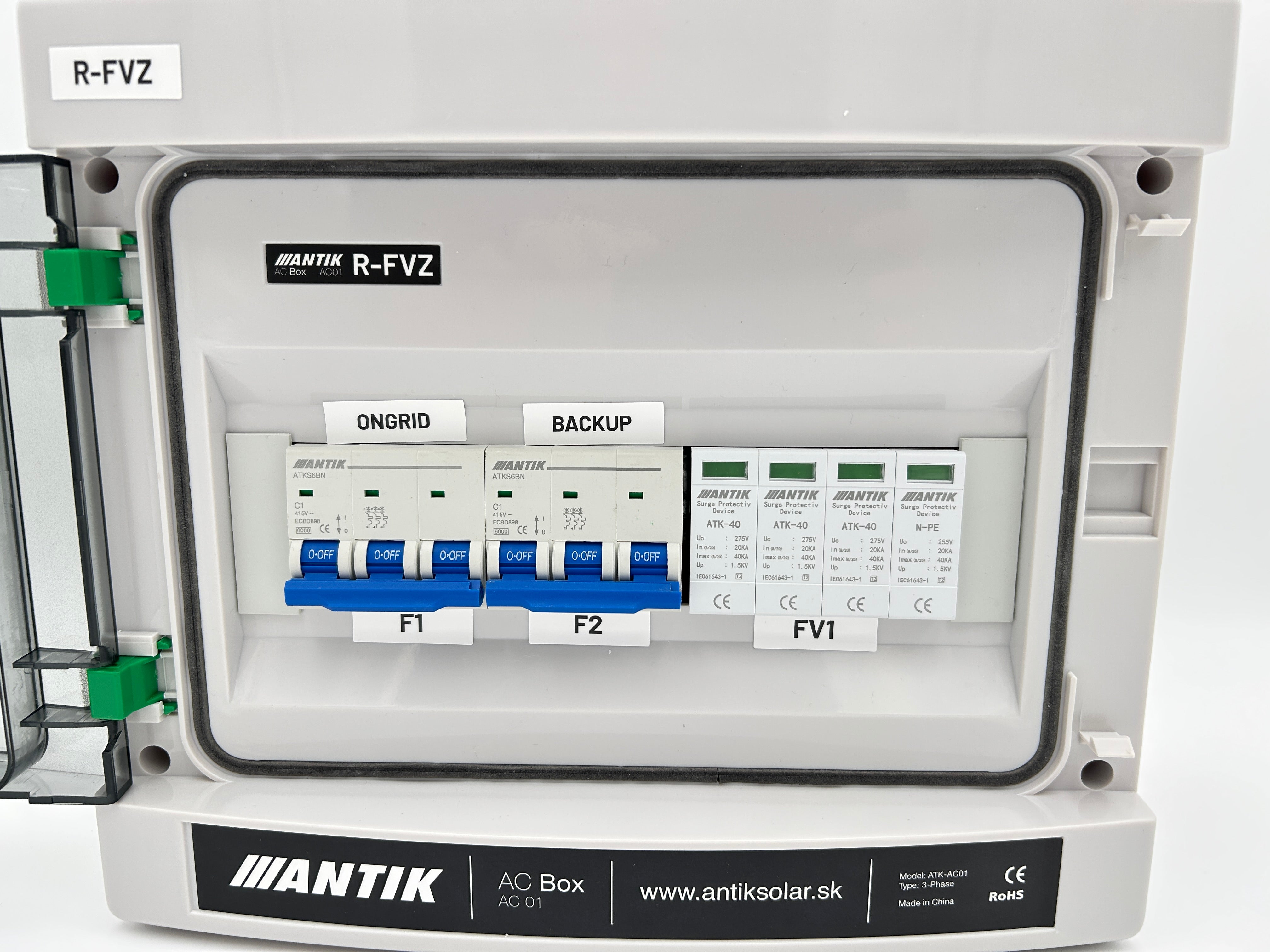

Vnitřní uspořádání a funkční členění
AC Box AC01 3-fázový je navržen s přehledným rozdělením prvků, které usnadňuje servis, kontrolu i budoucí rozšiřitelnost systému. Vnitřní uspořádání je optimalizováno pro bezpečné a logické propojení mezi měničem, distribuční sítí a záložním okruhem.

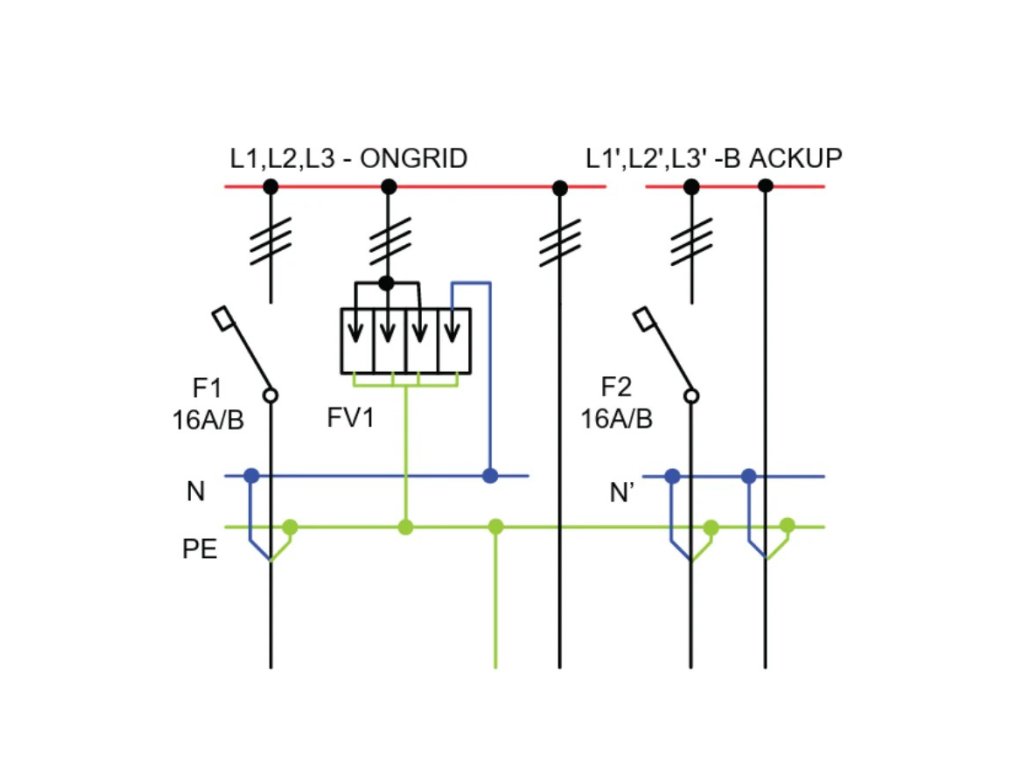

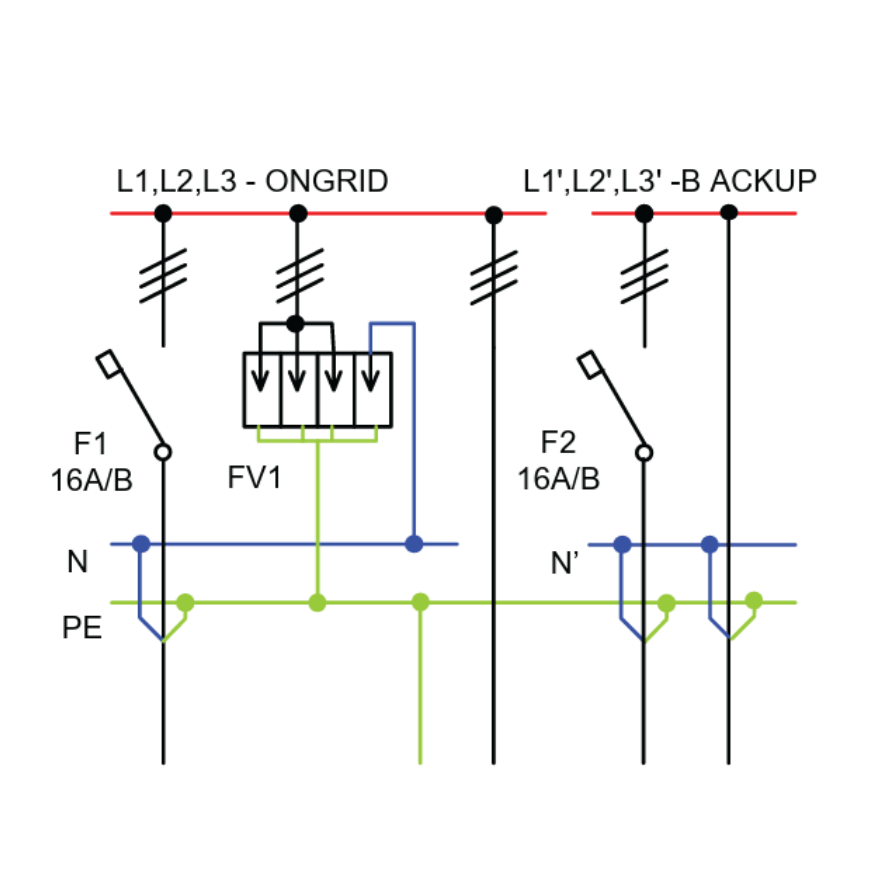

F1 – Jistič „ONGRID“ větve
Slouží k ochraně připojení k distribuční síti. Umožňuje rychlé a bezpečné odpojení v případě údržby nebo poruchy.
F2 – Jistič „BACKUP“ větve
Samostatně chrání výstup pro záložní (backup) okruh, napájený hybridním měničem při výpadku distribuční sítě. Zajišťuje oddělení a bezpečný provoz záložního zdroje.
FV1 – Integrovaná přepěťová ochrana SPD (ATK-SPDE40)
Kombinovaný vícepólový přepěťový modul typu T1+T2+T3 (B+C+D). Má čtyři ochranné svorky – tři pro jednotlivé fáze (L1, L2, L3) a jednu pro nulový vodič (N-PE). Tento systém poskytuje kompletní ochranu třífázové sítě proti impulsním proudům až do 20 kA a přepěťovým špičkám s úrovní ochrany 1,5 kV.

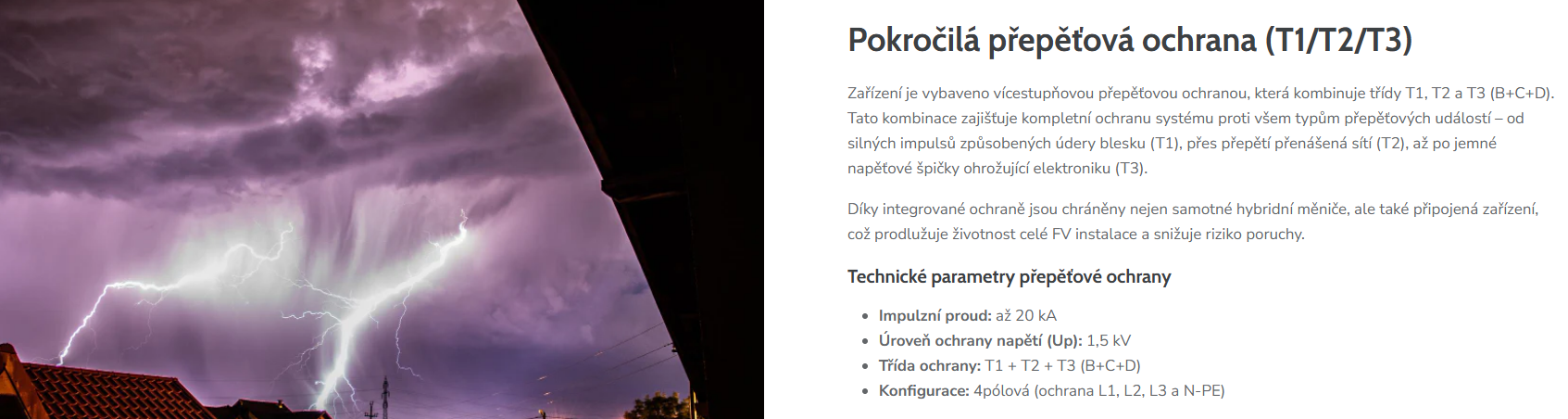

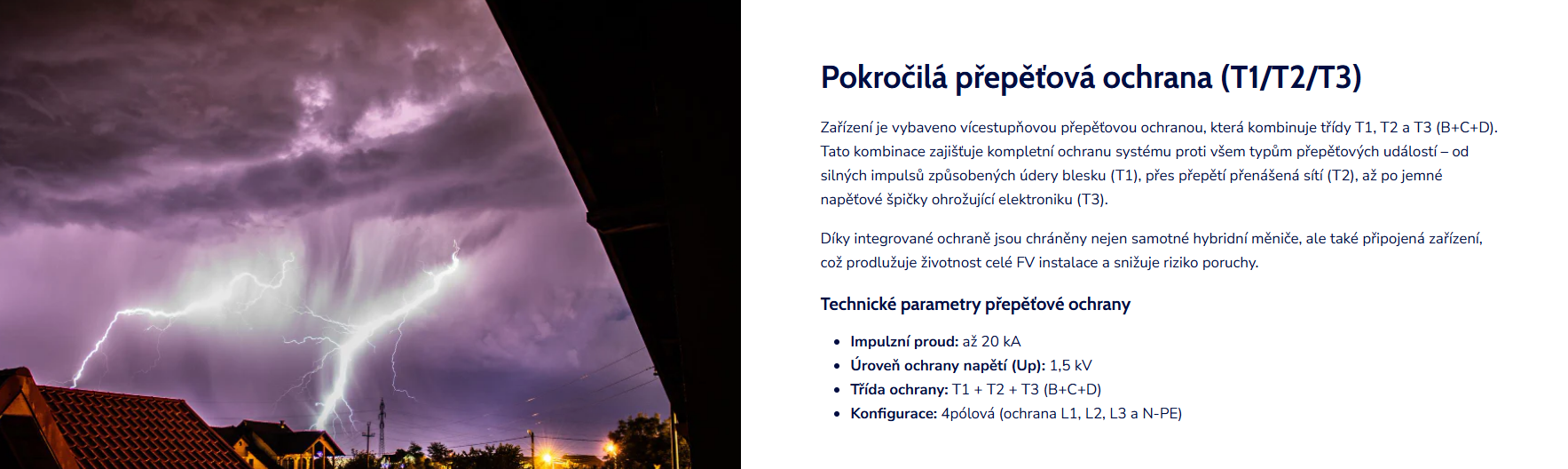

Pokročilá přepěťová ochrana (T1/T2/T3)
Zařízení je vybaveno vícestupňovou přepěťovou ochranou, která kombinuje třídy T1, T2 a T3 (B+C+D). Tato kombinace zajišťuje kompletní ochranu systému proti všem typům přepěťových událostí – od silných impulsů způsobených údery blesku (T1), přes přepětí přenášená sítí (T2), až po jemné napěťové špičky ohrožující elektroniku (T3).
Díky integrované ochraně jsou chráněny nejen samotné hybridní měniče, ale také připojená zařízení, což prodlužuje životnost celé FV instalace a snižuje riziko poruchy.
Technické parametry přepěťové ochrany
- Impulzní proud: až 20 kA
- Úroveň ochrany napětí (Up): 1,5 kV
- Třída ochrany: T1 + T2 + T3 (B+C+D)
- Konfigurace: 4pólová (ochrana L1, L2, L3 a N-PE)

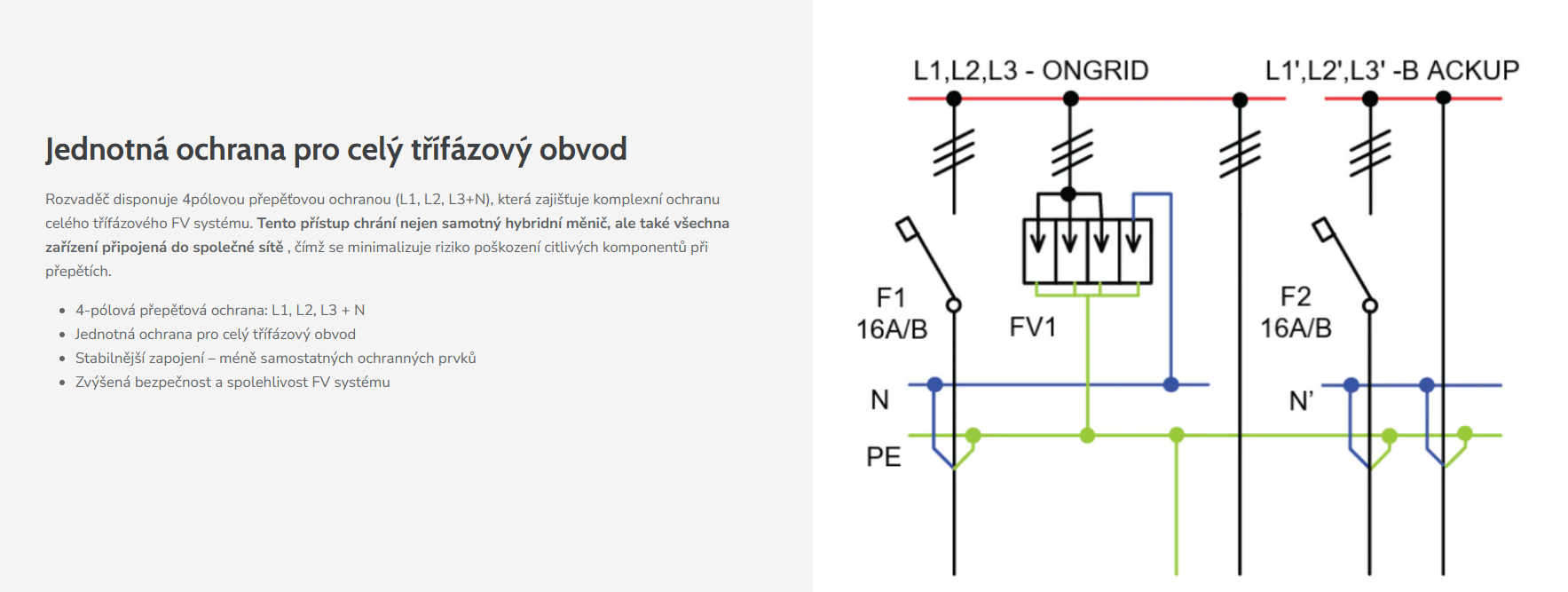

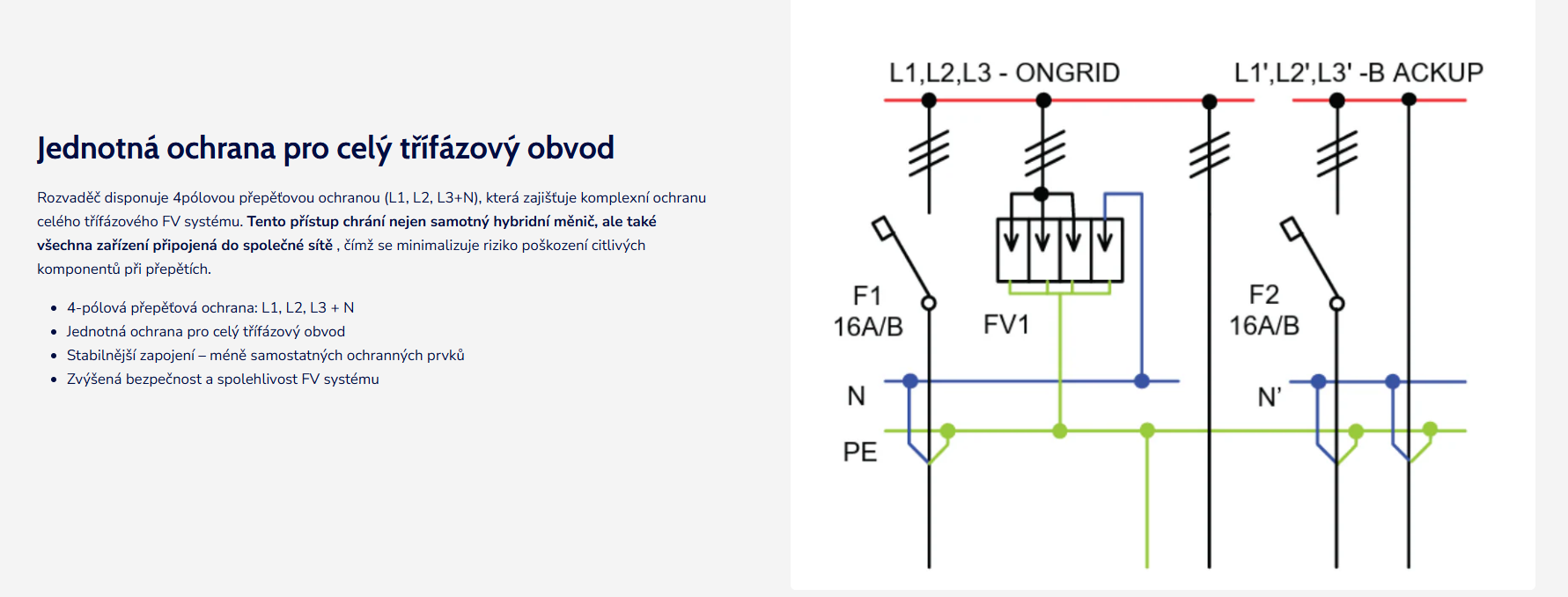

Jednotná ochrana pro celý třífázový obvod
Rozvaděč disponuje 4pólovou přepěťovou ochranou (L1, L2, L3+N), která zajišťuje komplexní ochranu celého třífázového FV systému. Tento přístup chrání nejen samotný hybridní měnič, ale také všechna zařízení připojená do společné sítě , čímž se minimalizuje riziko poškození citlivých komponentů při přepětích.
- 4-pólová přepěťová ochrana: L1, L2, L3 + N
- Jednotná ochrana pro celý třífázový obvod
- Stabilnější zapojení – méně samostatných ochranných prvků
- Zvýšená bezpečnost a spolehlivost FV systému

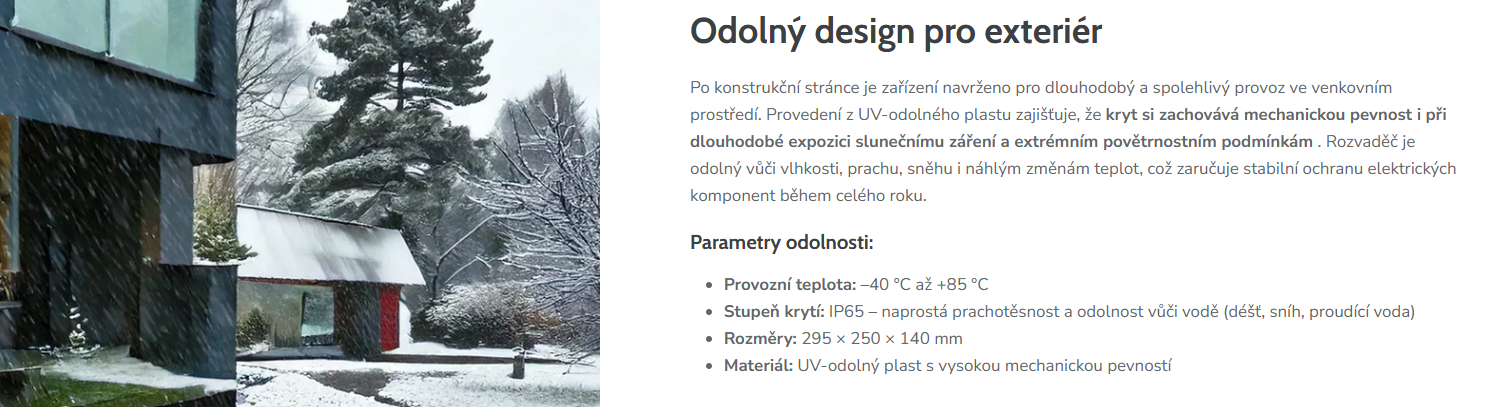

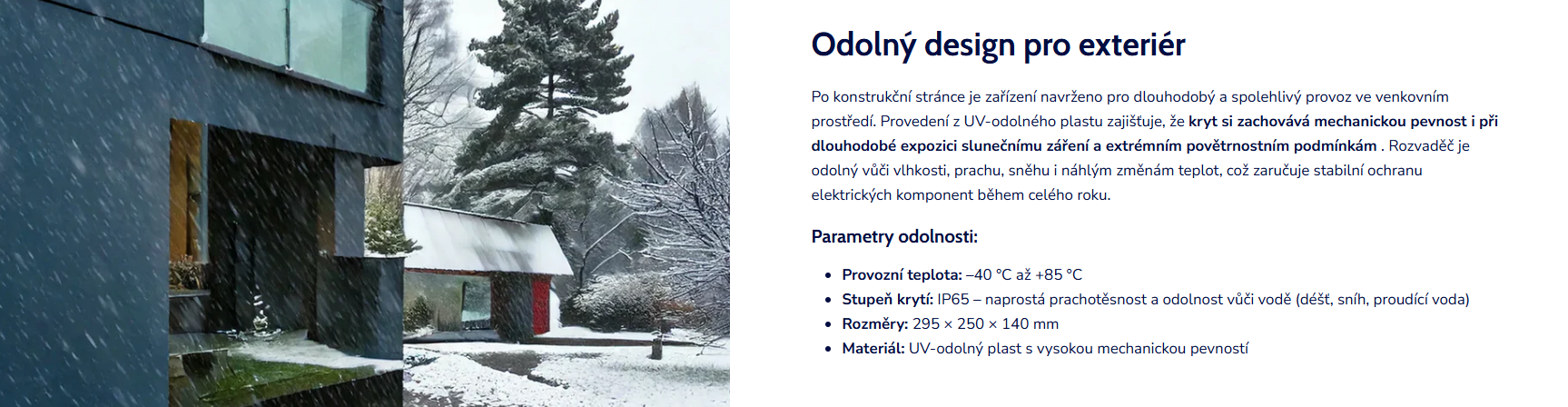

Odolný design pro exteriér
Po konstrukční stránce je zařízení navrženo pro dlouhodobý a spolehlivý provoz ve venkovním prostředí. Provedení z UV-odolného plastu zajišťuje, že kryt si zachovává mechanickou pevnost i při dlouhodobé expozici slunečnímu záření a extrémním povětrnostním podmínkám . Rozvaděč je odolný vůči vlhkosti, prachu, sněhu i náhlým změnám teplot, což zaručuje stabilní ochranu elektrických komponent během celého roku.
Parametry odolnosti:
- Provozní teplota: –40 °C až +85 °C
- Stupeň krytí: IP65 – naprostá prachotěsnost a odolnost vůči vodě (déšť, sníh, proudící voda)
- Rozměry: 295 × 250 × 140 mm
- Materiál: UV-odolný plast s vysokou mechanickou pevností

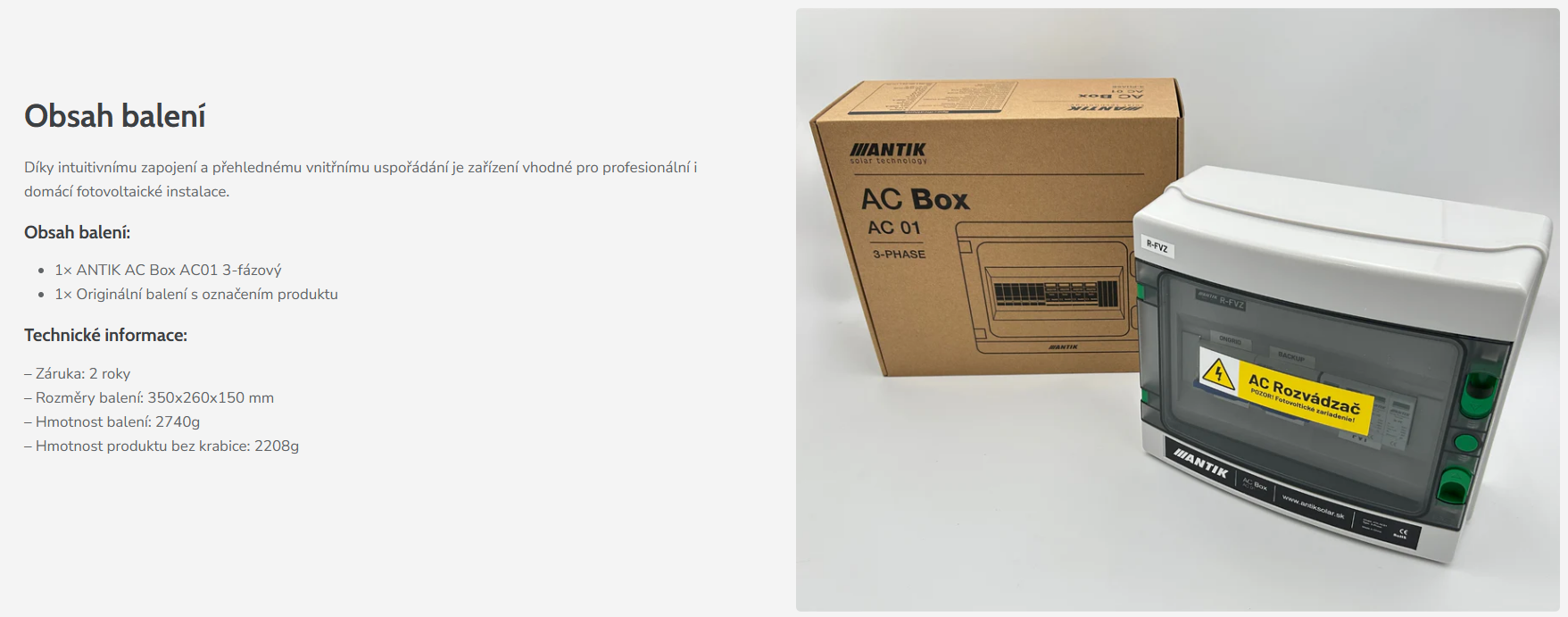

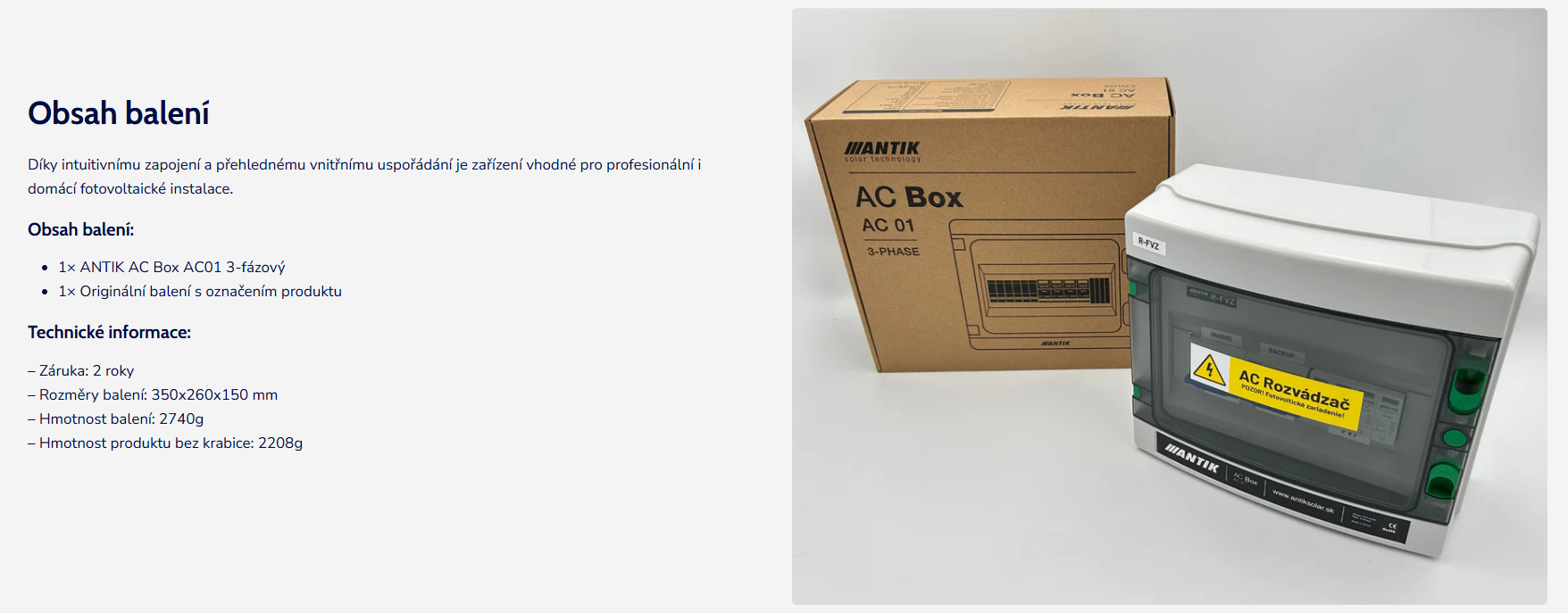

Obsah balení
Díky intuitivnímu zapojení a přehlednému vnitřnímu uspořádání je zařízení vhodné pro profesionální i domácí fotovoltaické instalace.
Obsah balení:

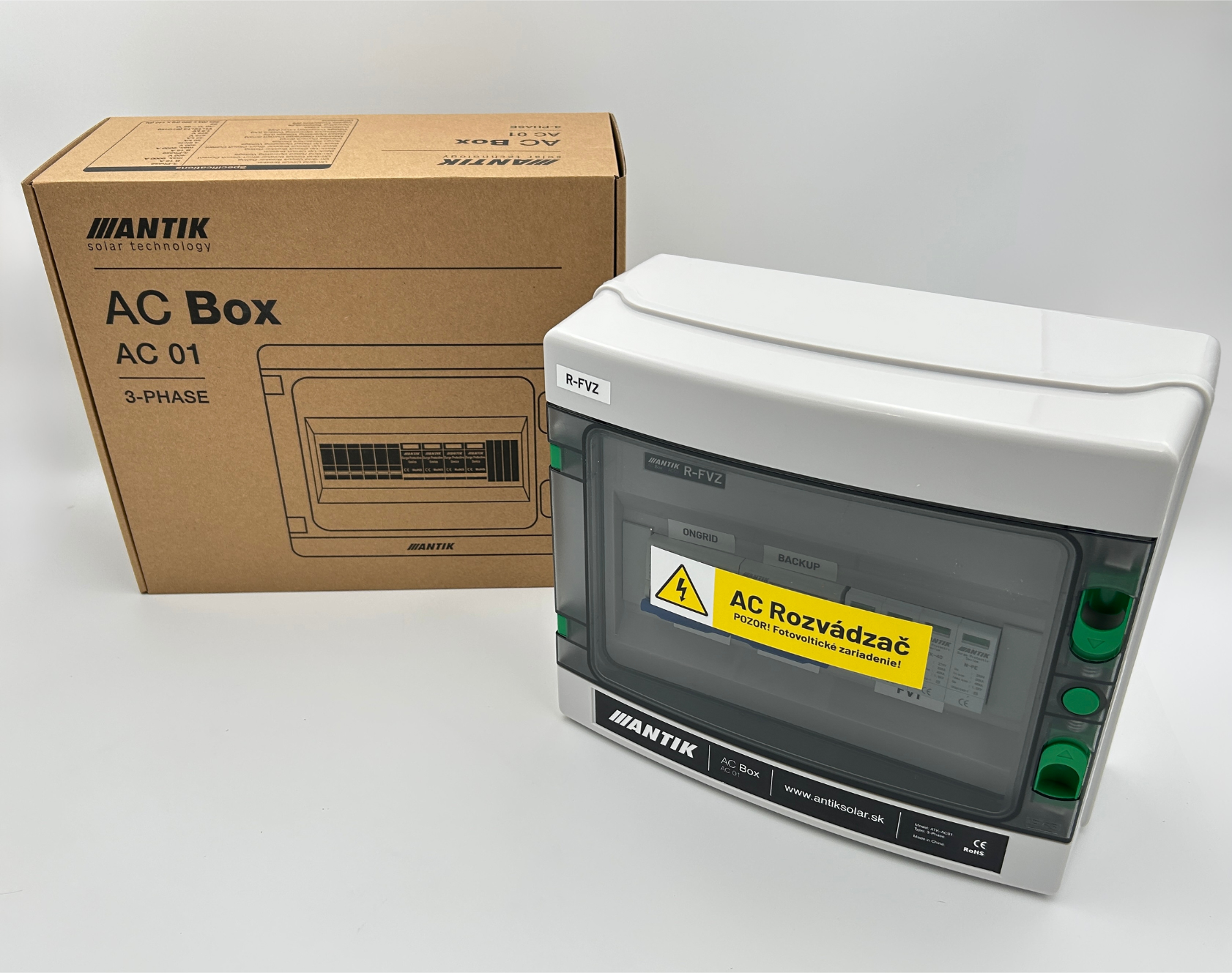

- 1× ANTIK AC Box AC01 3-fázový
- 1× Originální balení s označením produktu
Technické informace:
– Záruka: 2 roky
– Rozměry balení: 350x260x150 mm
– Hmotnost balení: 2740g
– Hmotnost produktu bez krabice: 2208g
Časté dotazy: ANTIK AC Box AC01 3-fázový
Jaký je typ a konfigurace přepěťové ochrany?
Integrovaný je kombinovaný SPD modul typu T1+T2+T3 (B+C+D) . Je vícepólový se svorkami L1, L2, L3 a N-PE , čímž zajišťuje úplnou ochranu všech fází a nulového vodiče v třífázové soustavě.
Jaké jsou parametry SPD modulu?
SPD modul zvládne impulsní proud 20 kA a omezuje přepěťové špičky na hodnotu přibližně 1,5 kV (Up) . Tím splňuje požadavky na ochranu podle tříd T1/T2/T3.
Jaký je rozdíl mezi jističi F1 a F2?
- F1 – ONGRID větev: jisti a umožňuje odpojení připojení do distribuční sítě.
- F2 – BACKUP větev: samostatně jisti výstupní obvod záložního napájení (backup) z hybridního měniče
Jaké napájecí parametry podporuje?
Jmenovitý proud jističe je 16 A , při třífázovém jmenovitém napětí 400 V AC . Box je navržen pro práci ve standardních TN-S sítích.
Jaké jsou rozměry a konstrukční vlastnosti?
Rozměry zařízení jsou 295 × 250 × 140 mm . Konstrukce je kompaktní, uzpůsobená pro montáž na stěnu a pro připojení přes standardní svorky pro třífázové rozvody.
- Jmenovitý proud jističe: 16 A
- Jmenovité provozní napětí: 400 V AC
- Přepěťová ochrana: 4 zařízení, kombinovaná třída T1+T2+T3 (B+C+D)
- Impulzní výbojový proud (Iimp): 20 kA
- Úroveň ochrany napětí (Up): ≤ 1,5 kV
- Třída ochrany krytu: IP65 – úplná prachotěsnost a ochrana proti stříkající vodě
- Provozní teplotní rozsah: –40 °C až +85 °C
- Rozměry: 295 × 250 × 140 mm
- Materiál a vlastnosti: UV stabilizovaný plast, vysoká mechanická odolnost, snadná montáž
- Kompatibilita: určen pro on-grid a off-grid hybridní měniče
- Použití: fotovoltaické systémy v domácnostech, malých a středních instalacích
