ANTIK WallBox Dual AC 22kW
Kód: ATK-SCEV4B.png?6782fd0d)
.png?678300ce)
.png?6782f96a)
.png?6782fe34)
.png?6782ffc8)
.png?68f15cbf)
Detailní popis produktu
Výkonné duální nabíjení
ANTIK WallBox Dual AC 22 kW představuje moderní řešení nabíjení elektromobilů, které umožňuje současné a plnohodnotné nabíjení dvou vozů najednou. Díky výstupům typu Type 2 a maximálnímu výkonu 2× 22 kW je zařízení vhodné pro domácnosti, firemní flotily i veřejná nabíjecí místa, kde je důležitá rychlost, efektivita a spolehlivost. Duální nabíjení eliminuje potřebu instalovat více nabíjecích bodů, což šetří prostor i investice.
- 2×22 kW výkon – paralelní nabíjení dvou elektromobilů.
- Elektroměr s počítadlem energie na každém výstupu
- Podpora všech vozidel s konektorem Type 2.
- Flexibilní instalace – montáž na stěnu nebo speciální sloupek dle potřeb.
- Efektivní řešení – šetření prostoru a nákladů oproti více wallboxům.
Stabilní LAN konektivita a vzdálená správa
ANTIK WallBox Dual AC 22 kW využívá LAN Ethernet rozhraní (10/100 Mbit) jako primární komunikační kanál, čímž zajišťuje vysokou stabilitu a spolehlivost datového přenosu. Ethernertové připojení eliminuje typické problémy bezdrátových technologií, jako jsou latence, rušení či ztráta signálu, a je tak optimální volbou pro firemní a komerční instalace.
- Deterministický přenos dat – stabilní komunikace bez výpadků nebo kolísání signálu.
- Rychlá odezva v reálném čase – klíčová při správě více nabíjecích bodů.
- Bezproblémová integrace – kompatibilita se stávajícími firemními LAN/WAN sítěmi.
- Zvýšená úroveň bezpečnosti – minimalizuje riziko neoprávněného přístupu oproti WiFi.
- Škálovatelnost – vhodné řešení pro sítě s desítkami nabíjecích stanic.
Podpora OCPP – firmy, hotely a vyhodnocování spotřeby
ANTIK WallBox Dual AC 22 kW podporuje OCPP verze 1.6, což je mezinárodní standard pro komunikaci nabíjecích stanic s centrálními systémy. Tato funkce umožňuje firmám, hotelům a komerčním provozům snadno spravovat více nabíječek z jednoho místa, sledovat spotřebu energie a nastavovat přístup pro zákazníky nebo zaměstnance.
V praxi to znamená, že nabíjení lze přímo propojit s fakturací, loyalty programem či ubytovacím systémem hotelu. Spotřeba energie je zaznamenávána a přiřazena ke konkrétnímu uživateli nebo kartě, což zjednodušuje vyhodnocování nákladů. Pro firmy to přináší transparentnost, pro hotely přidanou hodnotu služeb a pro zákazníky snadný přístup přes karty či aplikace.
Doporučené OCPP platformy třetích stran
Kompatibilita se systémy jako Seak (placené) a Steve (open-source) umožňuje centrální správu s jasným přehledem kdo – kdy – kde nabíjel a přímým napojením na billing/CRM.
- SteVe je open-source OCPP server (CSMS) vyvíjený komunitou/RWTH Aachen; používá se pro správu nabíjecích bodů a podporuje OCPP 1.6 (a novější). GitHub +2 rwth-i5-idsg.github.io +2
- SEAK je komerční dodavatel řešení pro EV nabíjení; jejich "Seak Charge"/backend se integruje s nabíječkami přes OCPP a umožňuje správu lokalit, cen a uživatelů.

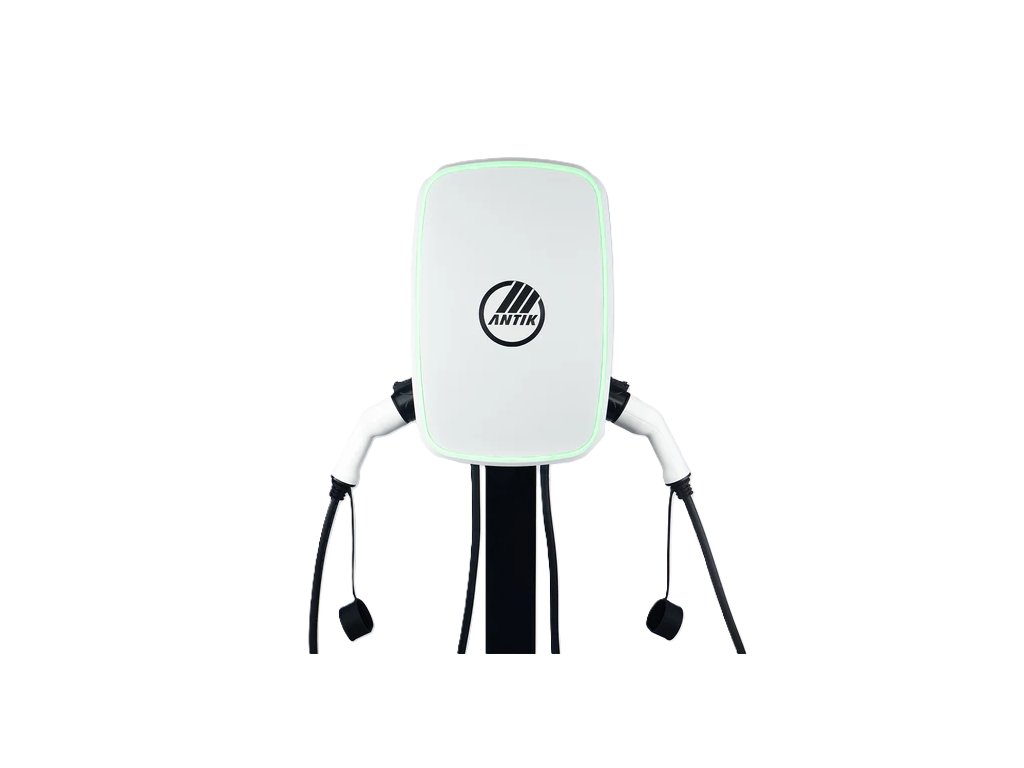

Přední panel nabíječky

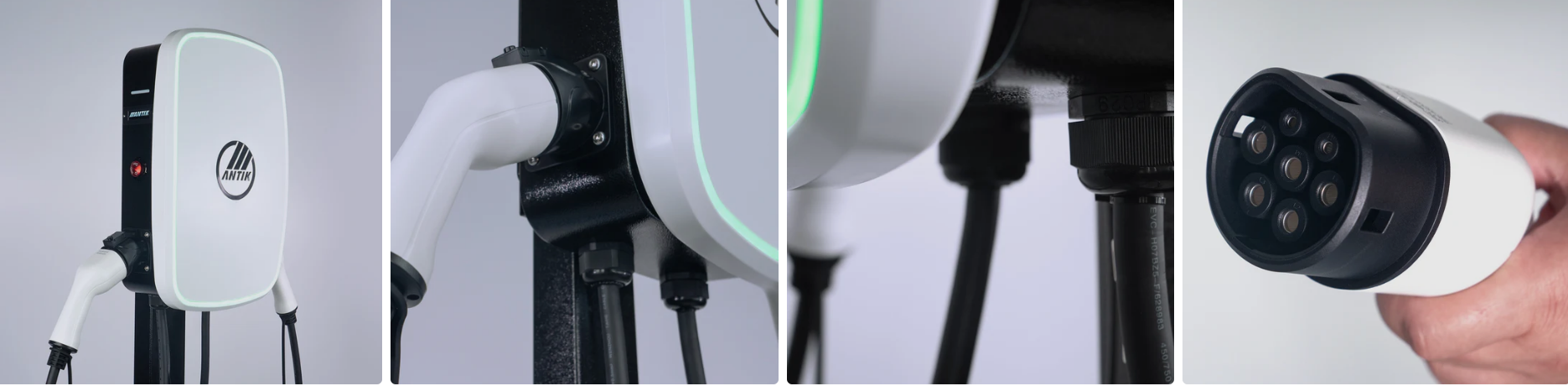

Přední část ANTIK WallBoxu kombinuje moderní design s funkčními prvky. LED indikace zobrazuje stav zařízení, uživatel má k dispozici MiFare čtečku pro autorizaci a dva výkonové konektory Type 2 pro současné nabíjení dvou vozů.
- (1) Indikační LED pás – barevné světlo signalizuje stav nabíjení a připravenost zařízení.
- (2) Logo nabíječky – prostor pro branding nebo přizpůsobení designu.
- (3) Místo pro MiFare kartu – rychlá a bezpečná autorizace uživatelů.
- (4) Konektor výstupu 1 – zásuvka Type 2 pro první vozidlo.
- (5) Konektor výstupu 2 – zásuvka Type 2 pro druhé vozidlo.

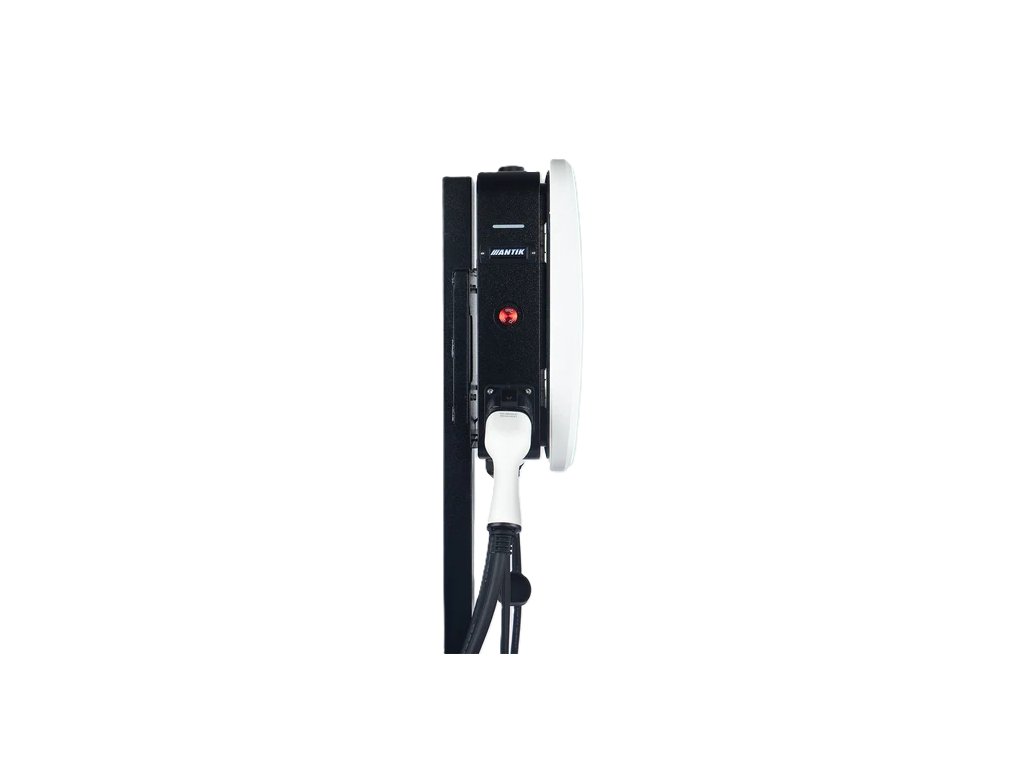

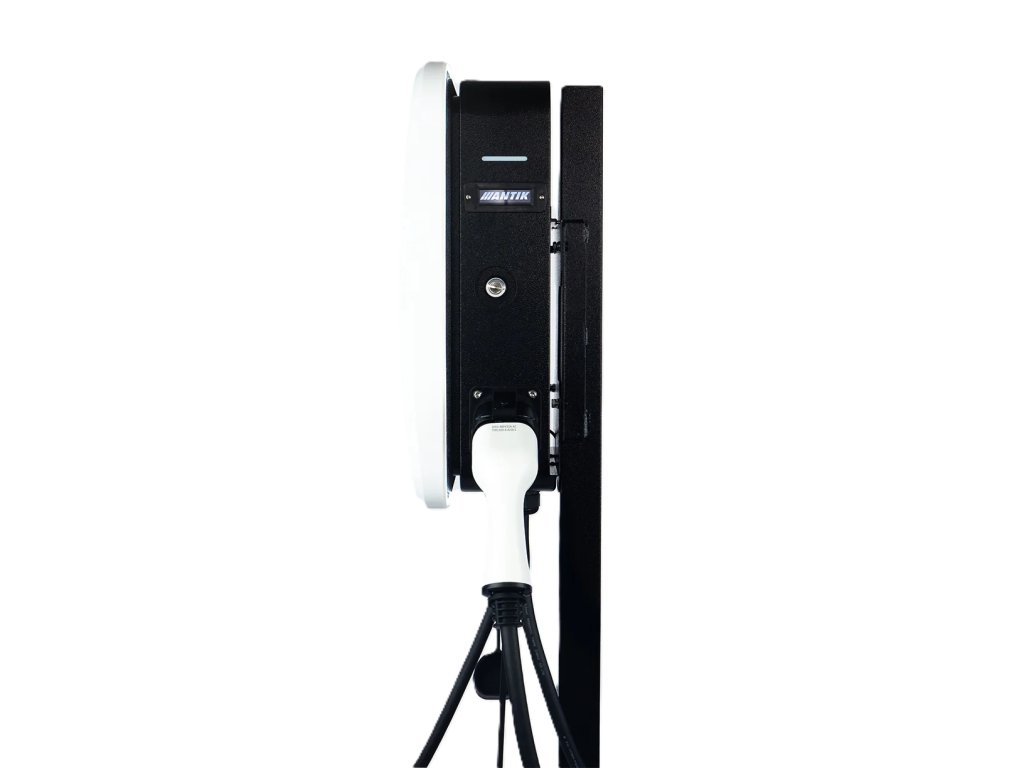

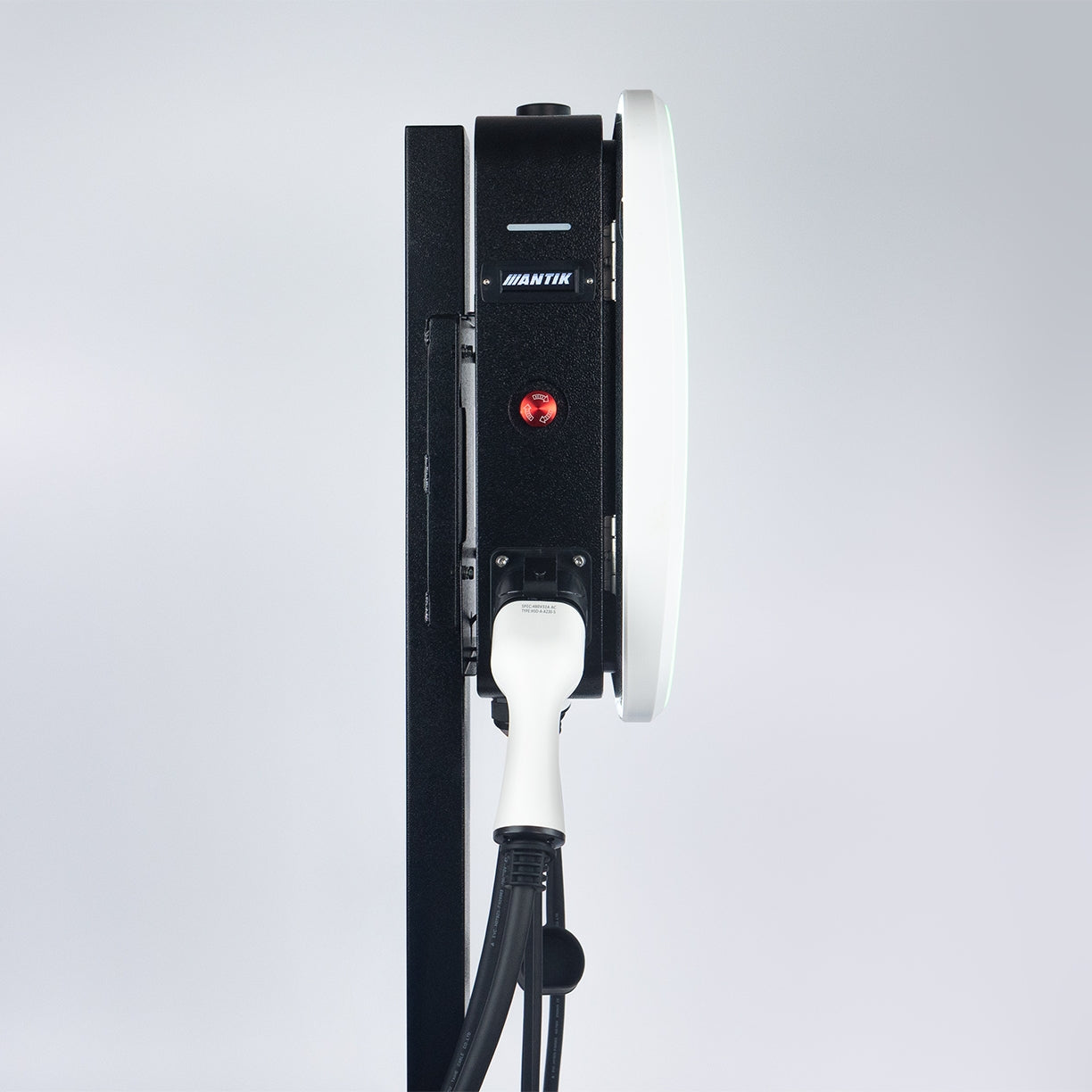

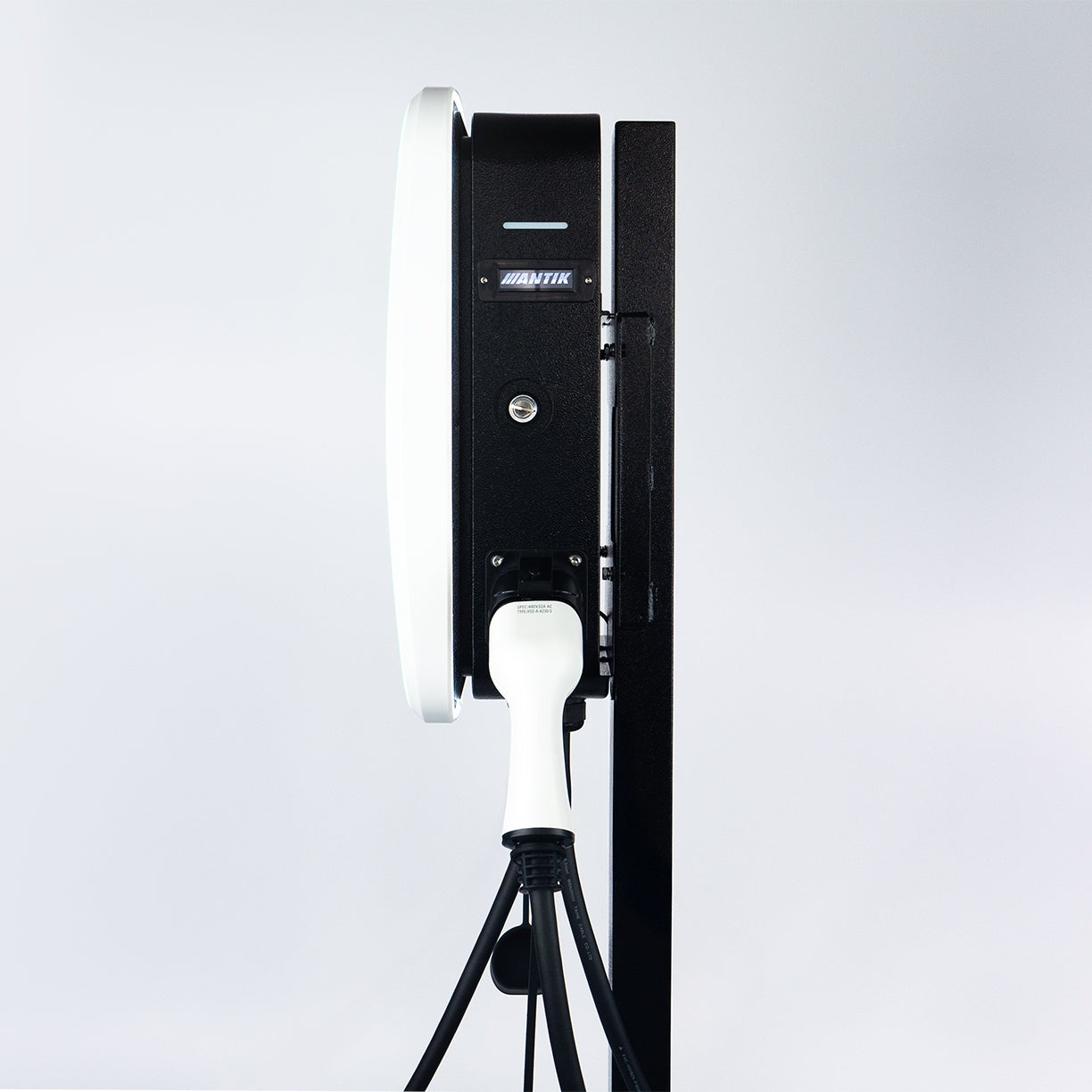

Boční panel nabíječky

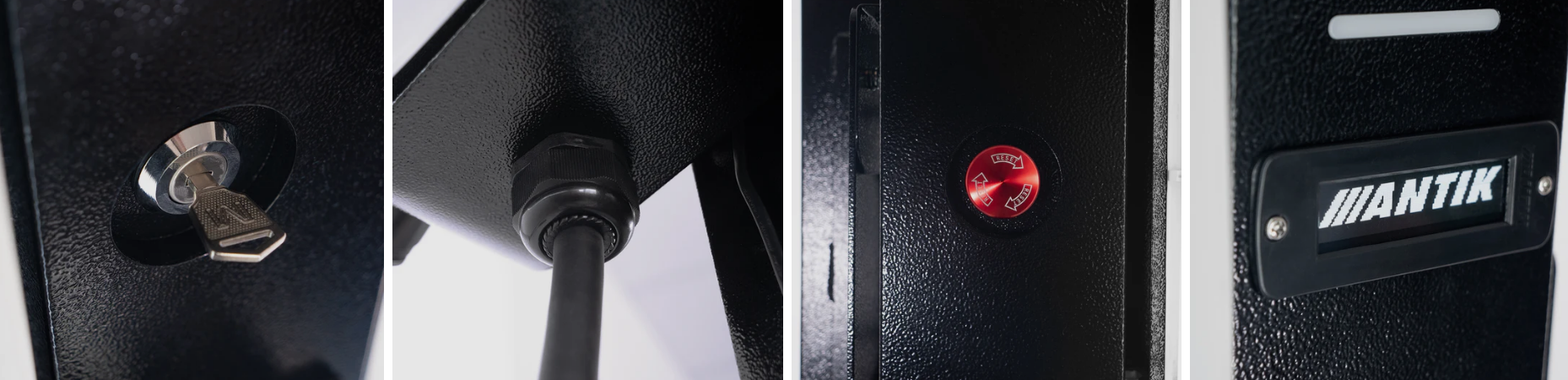

Boční části WallBoxu obsahují klíčové technické a bezpečnostní prvky. Uživatel zde najde LAN port pro síťové připojení, OLED displej pro základní informace, jakož i nouzové tlačítko pro okamžité odpojení výstupů.
- (1) Indikační LED pás – signalizace stavu nabíječky.
- (2) LED pásek s textem – zobrazuje informaci o průběhu nabíjení
- (3) Bezpečnostní zámek – umožňuje autorizovaný vstup pro servis a údržbu.
- (4) Nabíjecí konektor (levá strana) – pevně připojený kabel s koncovkou Type 2 pro vozidlo.
- (5) Indikační LED pás (pravá strana) – stejná signalizace i na druhé straně.
- (6) LED pásek s textem (pravá strana) – opět textový LED panel zobrazující stav nabíjení.
- (7) Konektor výstupu 1 – zásuvka Type 2 pro druhé vozidlo.
- (8) Konektor výstupu 2 – zásuvka Type 2 pro první vozidlo.
Uživatelské rozhraní a pohodlná obsluha
Při návrhu WallBoxu se myslelo na komfort obsluhy i v náročných provozech. LED indikátory pro každý výstup poskytují okamžitý vizuální stav, zatímco boční OLED displej zobrazuje detailní údaje o průběhu nabíjení a notifikační hlášky. MiFare čtečka karet zajišťuje kontrolovaný přístup pouze pro oprávněné uživatele (zaměstnanci, hosté, externí dodavatelé). Pro centrální správu je k dispozici webové rozhraní Antik Cloud, přes které lze provádět vzdálený dohled, plánování, přidělování práv a vyhodnocování spotřeby.
- LED indikátory – okamžitý přehled o stavu výstupů.
- OLED displej – detailní zobrazení aktuálních údajů o nabíjení.
- MiFare čtečka karet – přístup pouze pro oprávněné uživatele.
- Antik Cloud – vzdálené ovládání, plánování, správa uživatelů a historie spotřeby.

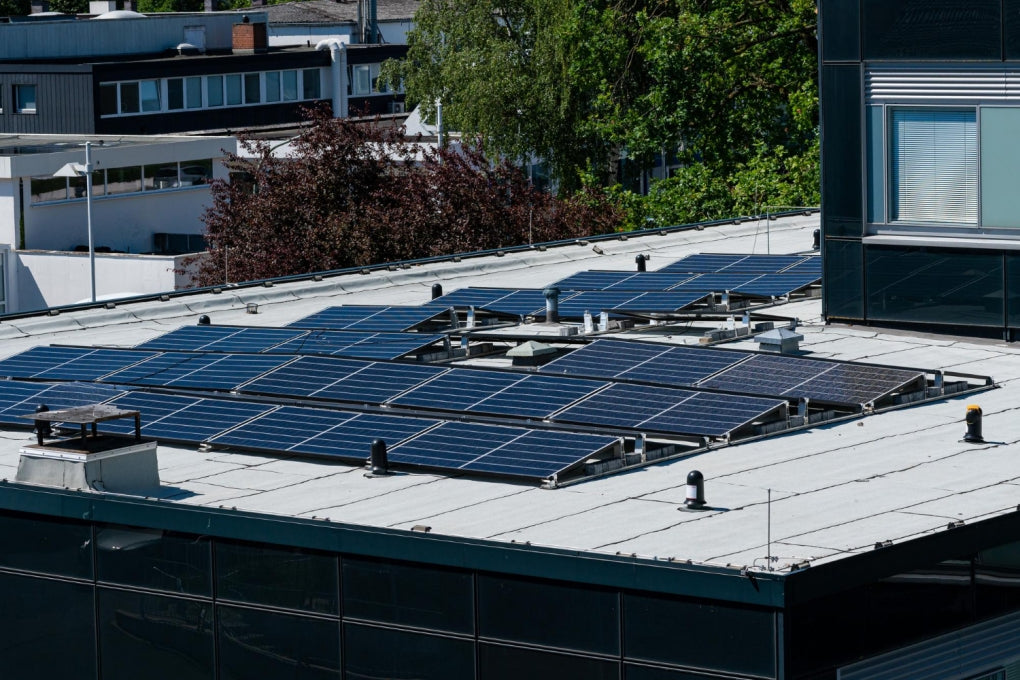

Inteligentní řízení energie a fotovoltaika
Zařízení nabízí pokročilé řízení nabíjení s možností dynamické volby režimů, které umožňují uživateli optimalizovat spotřebu energie. Kromě klasického režimu nabíjení lze aktivovat také režim PŘEBYTKY, při kterém wallbox využívá přebytečnou solární energii z fotovoltaiky. Díky propojení s měničem přes MODBUS TCP dokáže zařízení přizpůsobit výkon aktuální výrobě elektřiny, čímž snižuje odběr ze sítě a snižuje náklady. Tento přístup je nejen ekonomicky výhodný, ale také ekologický, protože podporuje maximální využití obnovitelných zdrojů.
- Dva režimy nabíjení – standardní a úsporný z přebytků fotovoltaiky.
- Přímé propojení s FVE – jednoduchá komunikace s měničem bez složité instalace.
- Optimalizované náklady – snížení závislosti na distribuční síti.
Schéma zapojení
Nejefektivnější způsob využití fotovoltaiky je takový, kdy se co nejvíce vyrobené energie spotřebuje přímo v domácnosti. Optimální je využití energie během dne, například ve formě dobíjení připojeného elektrického vozidla. ANTIK WallBox Dual AC 22 kW vám umožní nasměrovat průtoky z fotovoltaického měniče pro dobíjení elektrického vozidla, bez nutnosti složité instalace.
Funkce dobíjení vozidla z přebytků fotovoltaiky
Wallbox detekuje přítomnost měniče domácí FVE v lokální síti, a následně pravidelně vyčítá údaje o průtocích do sítě z měniče pomocí MODBUS TCP protokolu. Na základě této informace se řídí výkon dobíjení. Všechny provozní údaje jsou zaznamenány a dostupné ve webovém rozhraní Antik Cloud, kde je lze prohlížet, exportovat a vyhodnocovat v reálném čase.
Bezpečnost na prvním místě
Bezpečnost je při nabíjení elektromobilů klíčová a ANTIK WallBox Dual AC 22 kW proto obsahuje vícenásobné ochranné prvky, které zajišťují maximální spolehlivost provozu. Integrovaný proudový chránič typu B chrání před úniky proudu, ochrana proti nulování snižuje riziko poruch a nouzové tlačítko umožňuje okamžité odpojení výstupů v případě nehody nebo poruchy. Díky krytí IP54 je zařízení odolné proti prachu a vodě, což jej činí vhodným pro vnitřní i venkovní instalaci.
- Proudový chránič typu B – ochrana proti poruchovým proudům během nabíjení.
- Nouzové tlačítko – okamžité zastavení provozu v kritické situaci.
- Krytí IP54 – spolehlivá ochrana před prachem a stříkající vodou.
- Bezpečnost sítě i auta – eliminace rizika poškození baterie či elektroinstalace.
Časté dotazy: Antik SmartCityWallBox Dual AC 22kW
Jaké jsou možnosti montáže? WallBox lze instalovat nástěnnou montáží nebo na samostatný sloupek . Konstrukce je navržena pro snadnou montáž a servisní přístup.

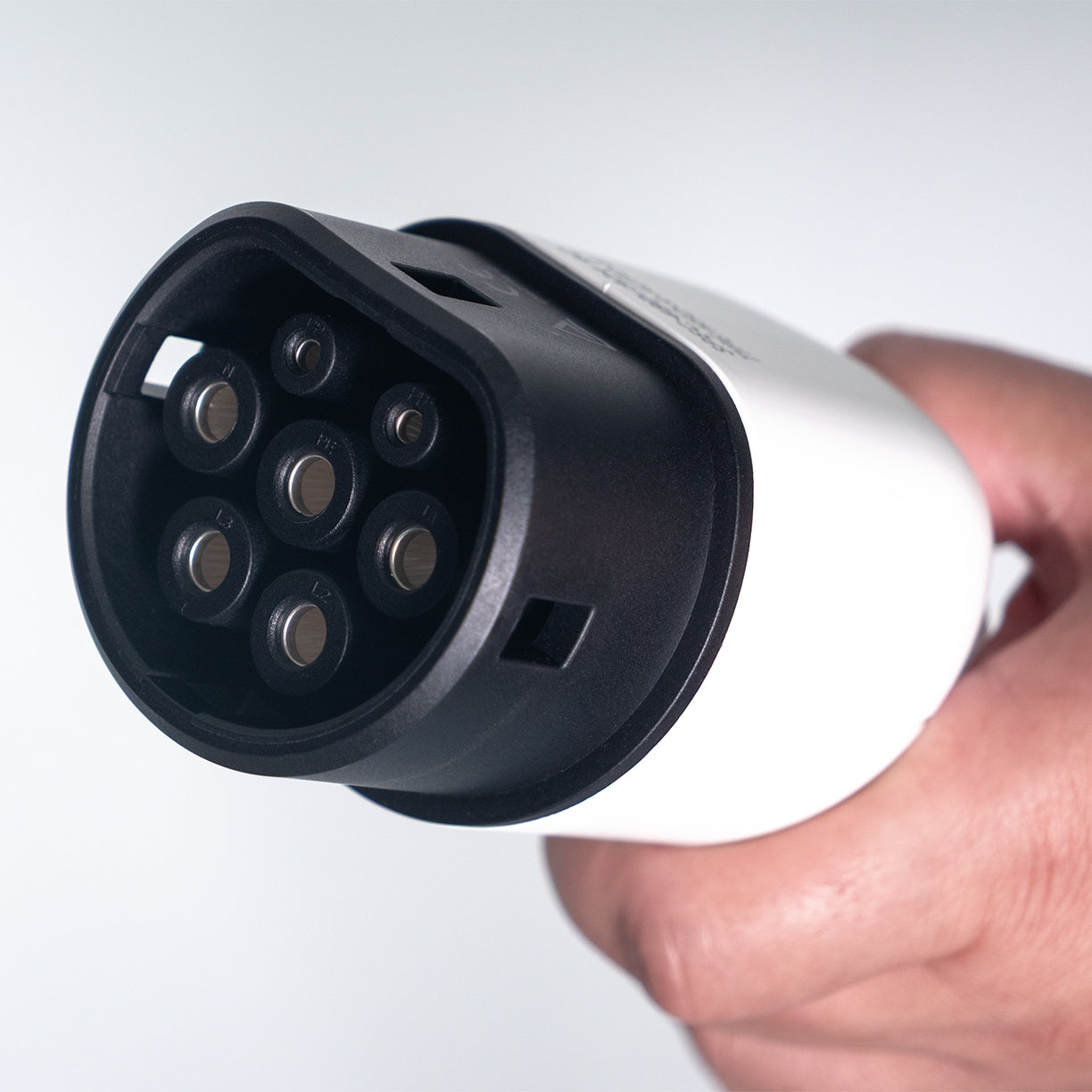

Jaký typ konektoru je použit? Stanice disponuje dvěma zásuvkami Type 2 , které jsou aktuálně standardem pro evropské elektromobily.
Jaká komunikační rozhraní WallBox podporuje? Podporovány jsou: LAN 10/100 Mbit, GSM 4G, WiFi, Bluetooth, RS485 a GNSS . Díky protokolu OCPP 1.6 je zařízení kompatibilní s backend systémy provozovatelů.
Jaké jsou provozní podmínky? Zařízení je navrženo pro provoz v teplotním rozsahu od -20 °C do +60 °C . Krytí IP54 zaručuje odolnost proti prachu a stříkající vodě.
Jak funguje integrace s fotovoltaikou? WallBox komunikuje s měničem fotovoltaické elektrárny přes MODBUS TCP protokol , vyhodnocuje průtoky energie do sítě a podle nich řídí výkon nabíjení (standardní nebo přebytkový režim).
Má WallBox integrované měření spotřeby? Ano. Každý výstup obsahuje elektroměr s počítadlem energie a funkci zobrazování okamžitých hodnot výkonu . Data jsou dostupná také v aplikaci ANTIK SmartHome®.
Jak probíhá autorizace uživatelů? Přístup k zařízení lze kontrolovat přes MiFare čtečku karet . Díky tomu je stanice vhodná také pro firemní flotily nebo veřejné instalace.
