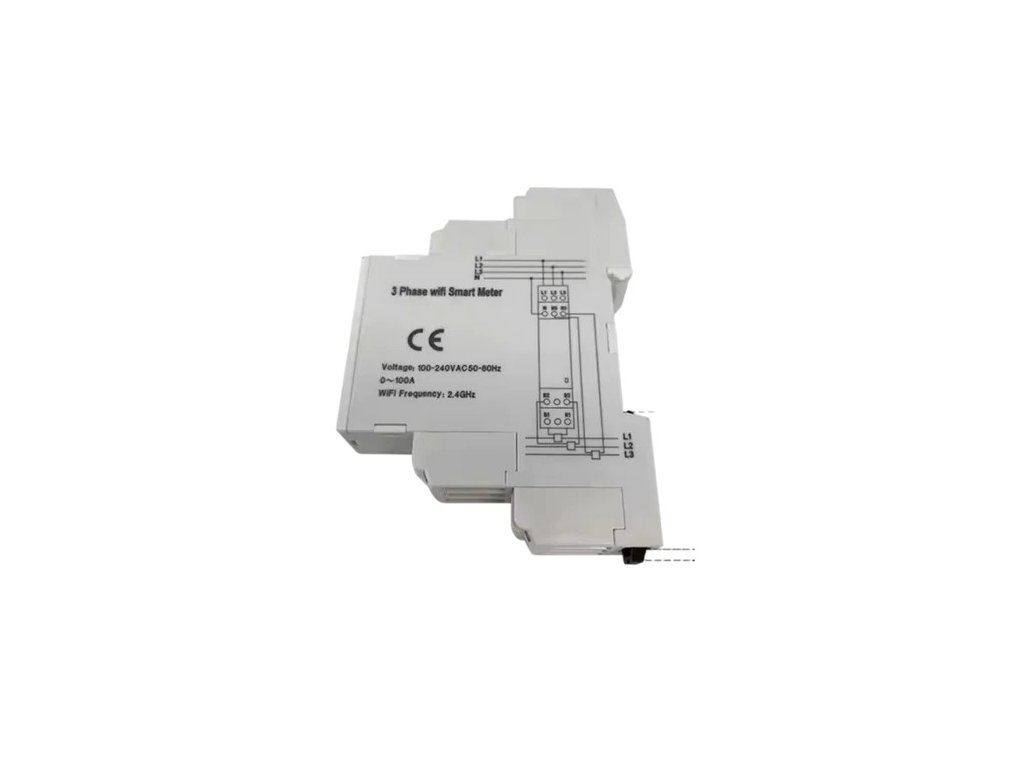

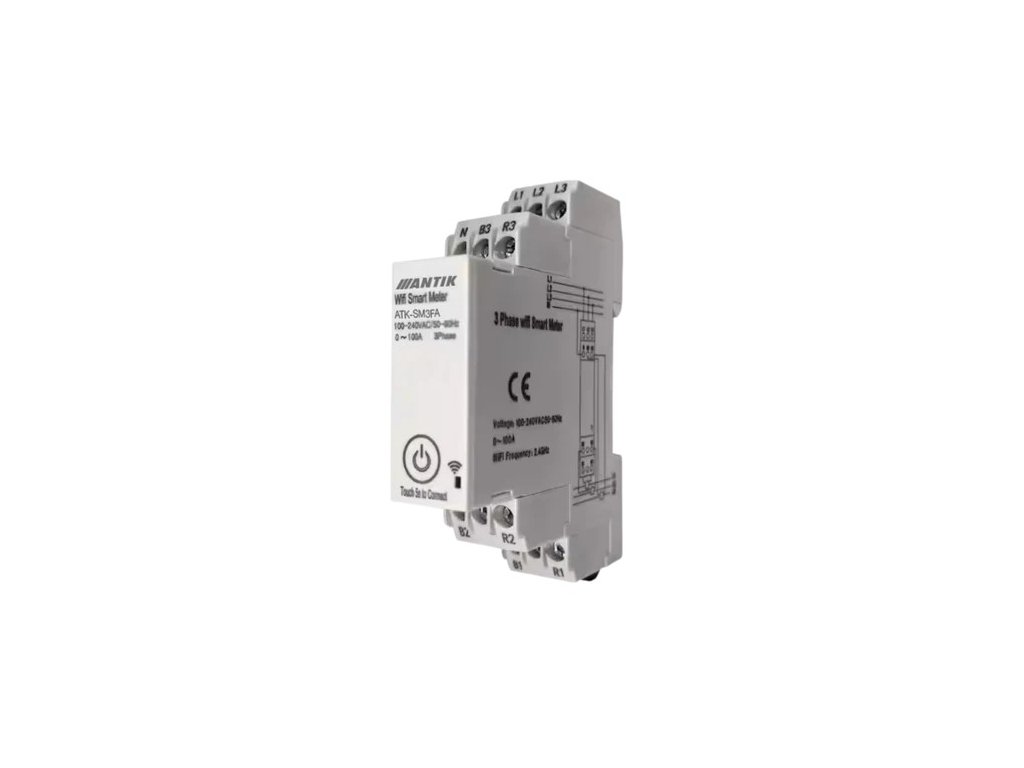

ANTIK Smart 3-fázový měřič spotřeby energie
Kód: ATK-SM3FASouvisející produkty
Detailní popis produktu

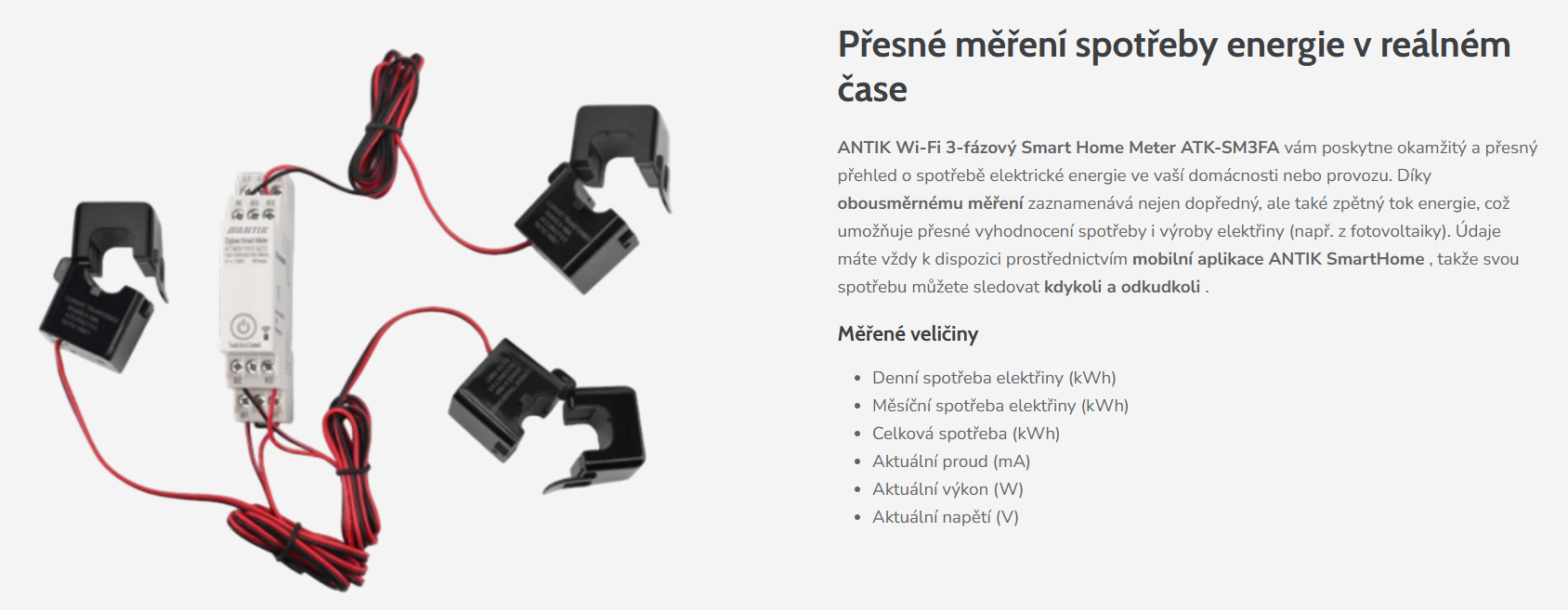

Přesné měření spotřeby energie v reálném čase
ANTIK Wi-Fi 3-fázový Smart Home Meter ATK-SM3FA vám poskytne okamžitý a přesný přehled o spotřebě elektrické energie ve vaší domácnosti nebo provozu. Díky obousměrnému měření zaznamenává nejen dopředný, ale také zpětný tok energie, což umožňuje přesné vyhodnocení spotřeby i výroby elektřiny (např. z fotovoltaiky). Údaje máte vždy k dispozici prostřednictvím mobilní aplikace ANTIK SmartHome , takže svou spotřebu můžete sledovat kdykoli a odkudkoli .
Měřené veličiny
- Denní spotřeba elektřiny (kWh)
- Měsíční spotřeba elektřiny (kWh)
- Celková spotřeba (kWh)
- Aktuální proud (mA)
- Aktuální výkon (W)
- Aktuální napětí (V)
Snížení nákladů díky inteligentním statistikám
Zařízení neustále sbírá a analyzuje údaje o vaší spotřebě, díky čemuž dokáže odhalit největší „žrouty“ energie. S podrobnými statistikami můžete cíleně upravit způsob využívání elektřiny a dosáhnout citelných úspor. Cloudové úložiště zajistí, že se ke svým historickým datům dostanete kdykoli a můžete sledovat dlouhodobé trendy.
- Uchovávání historických dat v cloudu.
- Přehledná mobilní aplikace ANTIK SmartHome APP.
- Možnost seskupování zařízení podle místností nebo funkcí.
- Automatická identifikace trendů spotřeby.

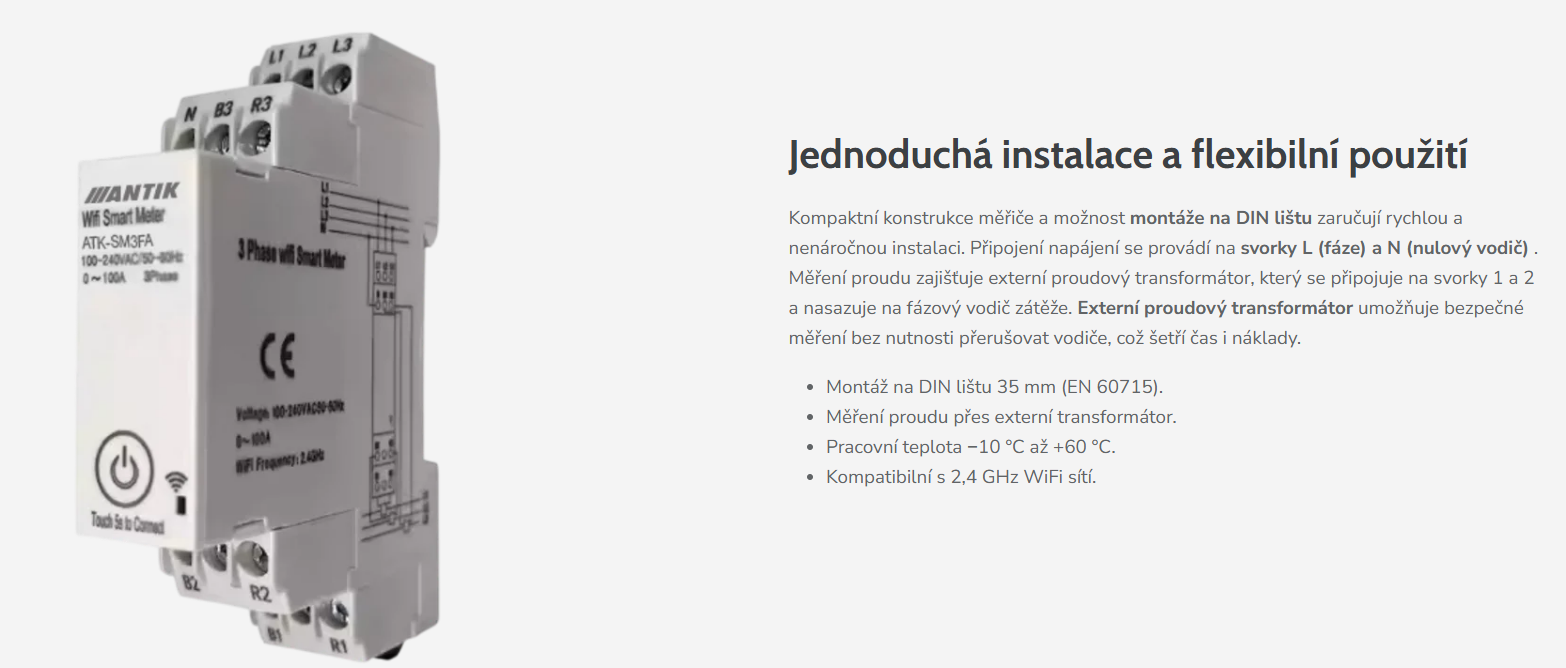

Jednoduchá instalace a flexibilní použití
Kompaktní konstrukce měřiče a možnost montáže na DIN lištu zaručují rychlou a nenáročnou instalaci. Připojení napájení se provádí na svorky L (fáze) a N (nulový vodič) . Měření proudu zajišťuje externí proudový transformátor, který se připojuje na svorky 1 a 2 a nasazuje na fázový vodič zátěže. Externí proudový transformátor umožňuje bezpečné měření bez nutnosti přerušovat vodiče, což šetří čas i náklady.
- Montáž na DIN lištu 35 mm (EN 60715).
- Měření proudu přes externí transformátor.
- Pracovní teplota −10 °C až +60 °C.
- Kompatibilní s 2,4 GHz WiFi sítí.

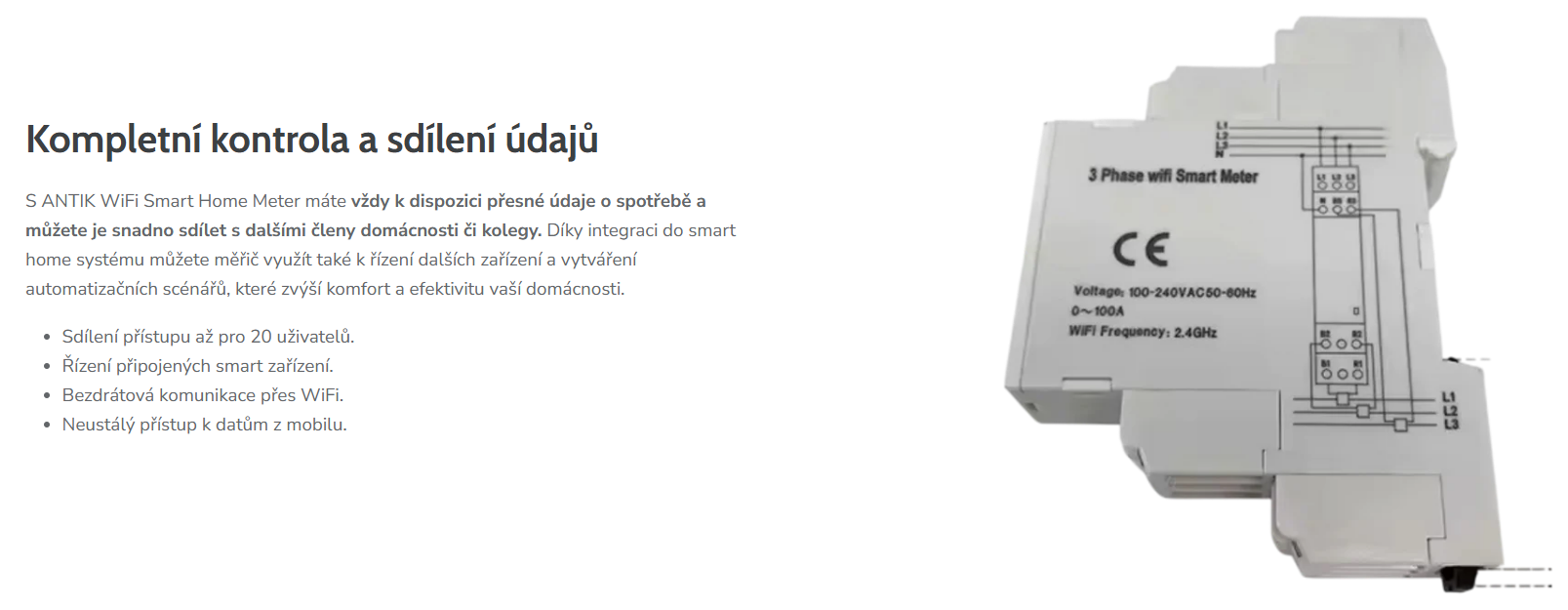

Kompletní kontrola a sdílení údajů
S ANTIK WiFi Smart Home Meter máte vždy k dispozici přesné údaje o spotřebě a můžete je snadno sdílet s dalšími členy domácnosti či kolegy. Díky integraci do smart home systému můžete měřič využít také k řízení dalších zařízení a vytváření automatizačních scénářů, které zvýší komfort a efektivitu vaší domácnosti.
- Sdílení přístupu až pro 20 uživatelů.
- Řízení připojených smart zařízení.
- Bezdrátová komunikace přes WiFi.
- Neustálý přístup k datům z mobilu.
Podpora obnovitelných zdrojů a energetické nezávislosti
WiFi Smart Home Meter ATK-SM3FA je ideální volbou pro domácnosti a provozy, které využívají fotovoltaiku nebo jiné obnovitelné zdroje energie . Díky funkci obousměrného měření přesně zaznamenává nejen energii odebranou ze sítě, ale také energii vyrobenou a dodanou zpět do distribuční soustavy. Poskytuje tak komplexní přehled o poměru výroby a spotřeby , což je klíčové pro efektivní řízení vlastní spotřeby a snižování nákladů.
- Přesné měření energie spotřebované i vyrobené z obnovitelných zdrojů.
- Plná kompatibilita s fotovoltaickými a hybridními energetickými systémy.
- Pomáhá maximalizovat využití vlastní vyrobené energie.
- Umožňuje přesnou evidenci pro fakturační nebo dotační účely.
Bezproblémová integrace do smart domácnosti
ANTIK WiFi Smart Home Meter představuje víc než jen měřič spotřeby – je plnohodnotným prvkem inteligentního ekosystému ANTIK SmartHome. Díky kompatibilitě s ostatními zařízeními dokáže spolupracovat s osvětlením, vytápěním, chlazením či jinými prvky chytré domácnosti. Na základě aktuálních měření lze vytvářet automatizační scény , které zvýší komfort a zároveň sníží náklady.
- Propojení s dalšími smart zařízeními v systému ANTIK SmartHome.
- Spouštění automatických akcí dle aktuální spotřeby energie.
- Možnost nastavit upozornění při překročení zvolené hodnoty odběru.
- Zvyšování efektivity domácnosti pomocí personalizovaných scénářů.

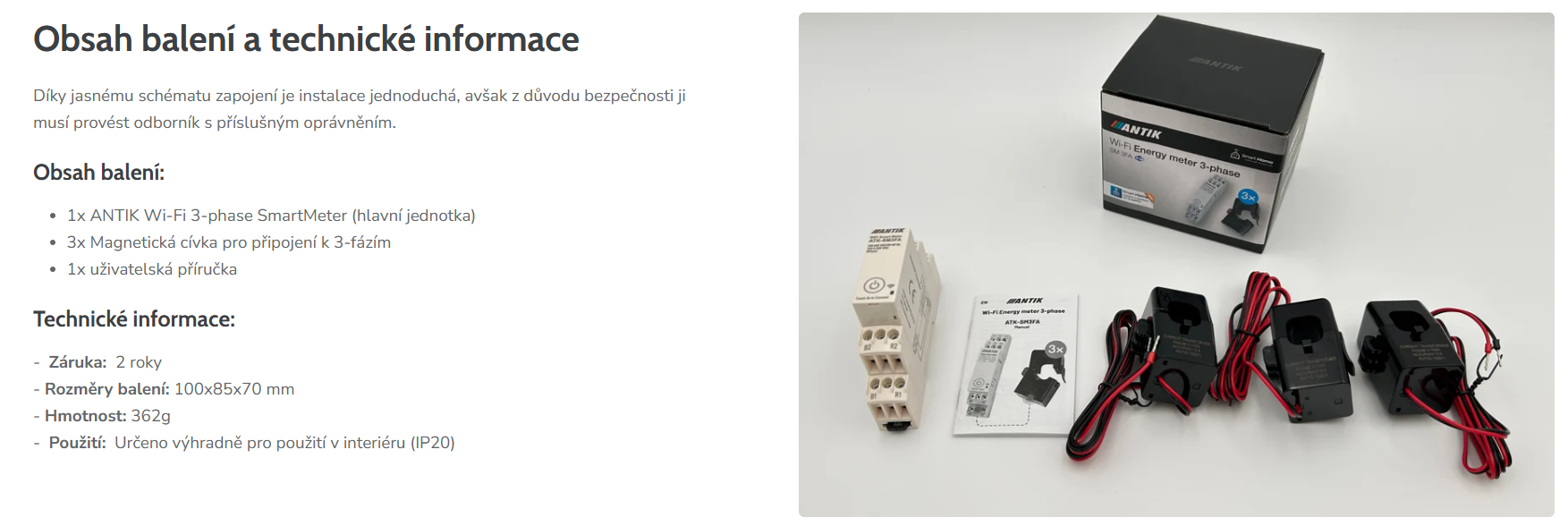

Obsah balení a technické informace
Díky jasnému schématu zapojení je instalace jednoduchá, avšak z důvodu bezpečnosti ji musí provést odborník s příslušným oprávněním.
Obsah balení:

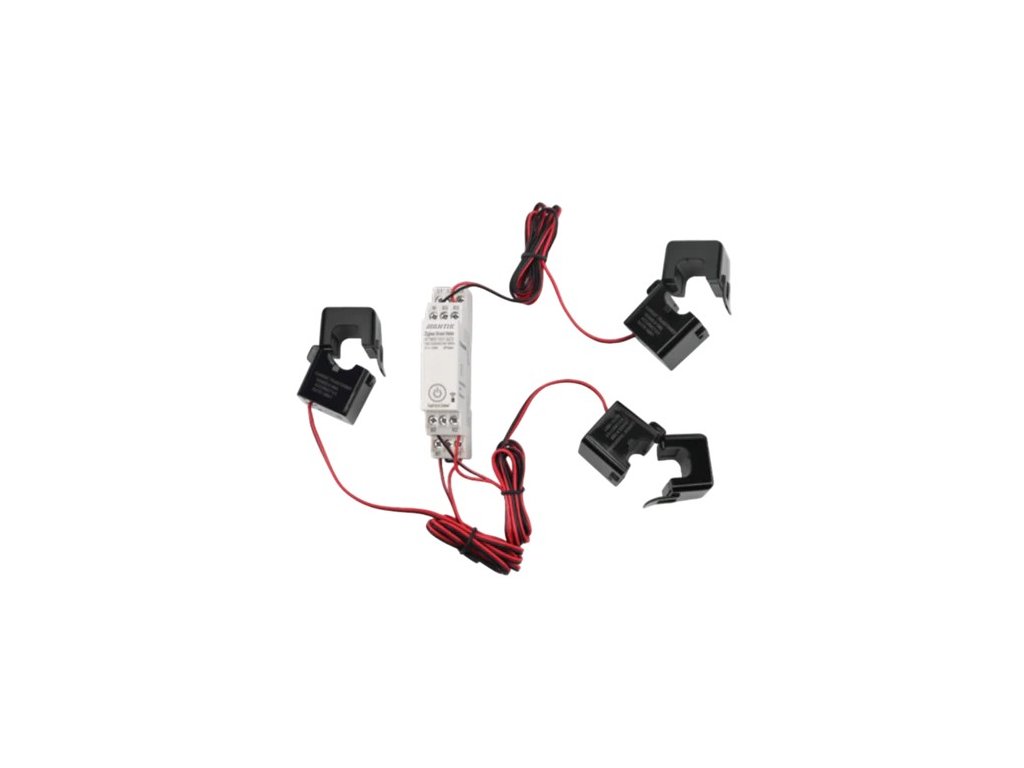

- 1x ANTIK Wi-Fi 3-phase SmartMeter (hlavní jednotka)

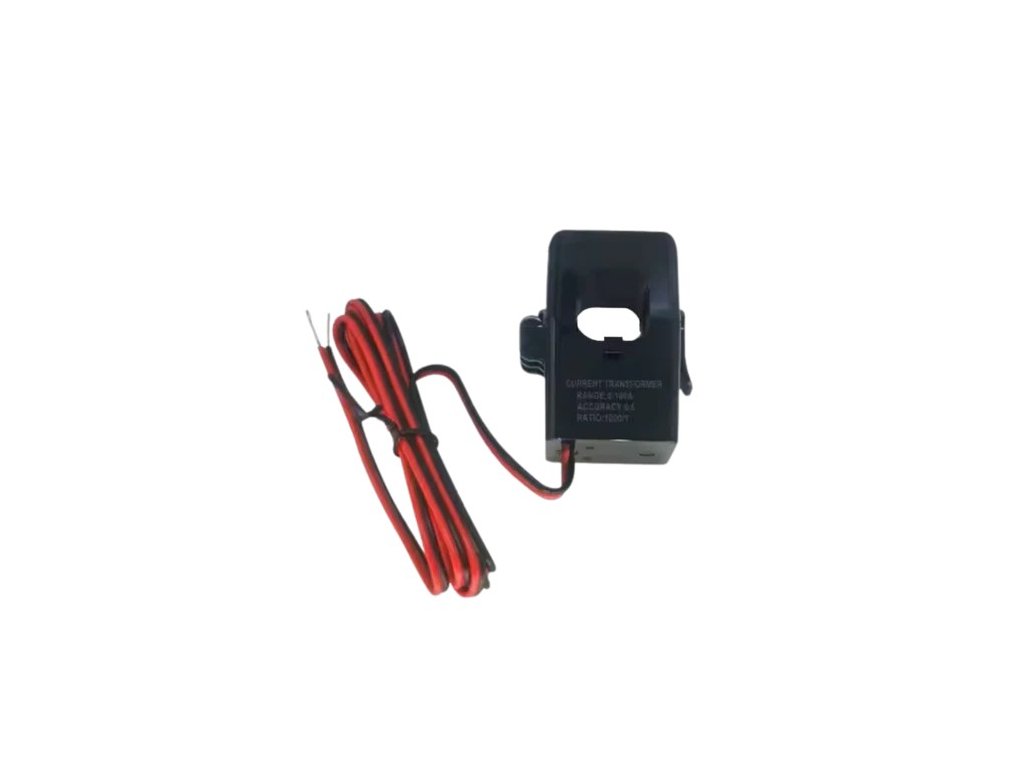

- 3x Magnetická cívka pro připojení k 3-fázím
- 1x uživatelská příručka
Technické informace:
- Záruka: 2 roky
- Rozměry balení: 100x85x70 mm
- Hmotnost: 362g - Použití: Určeno výhradně pro použití v interiéru (IP20)
Stáhněte si aplikaci ANTIK SmartHome®
S aplikací ANTIK SmartHome® jednoduše sledujete spotřebu elektrické energie v třífázové síti.
V aplikaci můžete:
- Monitorovat aktuální odběr proudu (A), výkonu (kW) a napětí (V) v reálném čase
- Zobrazit denní, měsíční nebo roční spotřebu prostřednictvím přehledných grafů
- Sledovat celkovou spotřebovanou a dodanou energii (forward a reverse) v kWh
- Kontrolovat efektivnost spotřeby přes účiník a optimalizovat připojená zařízení
- Získat upozornění při překročení nastavené spotřeby nebo výkonu

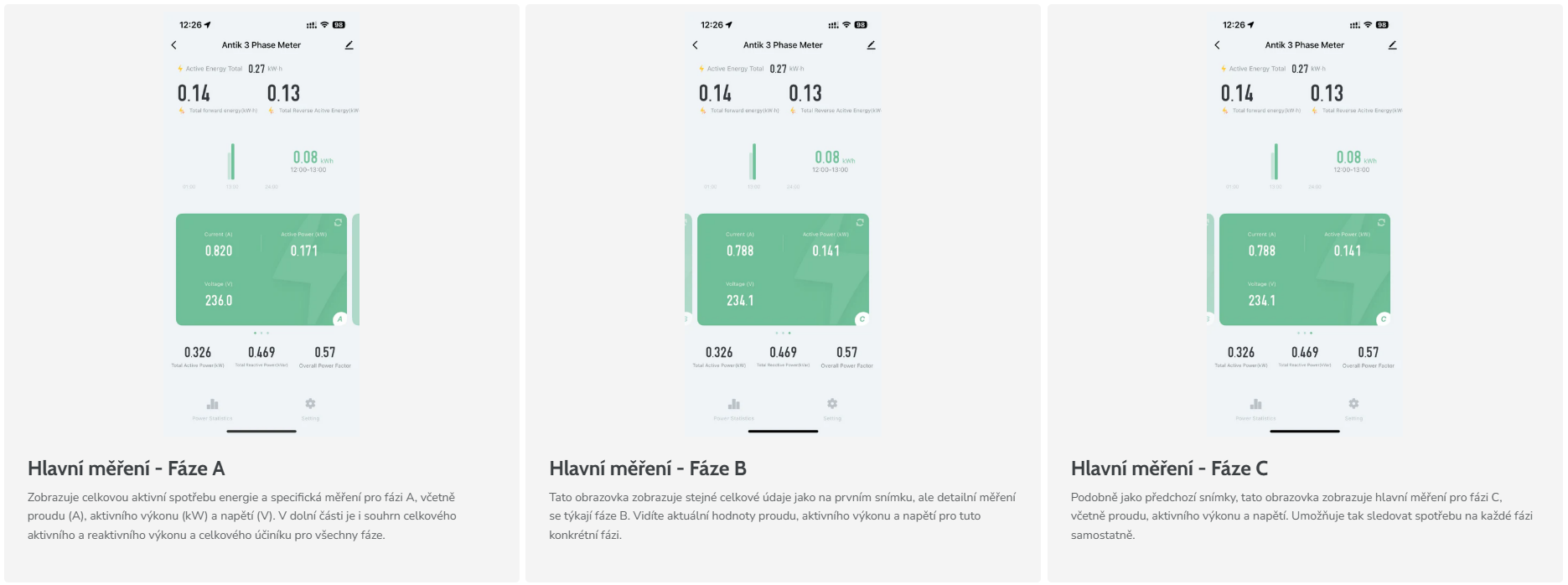

Hlavní měření - Fáze A
Zobrazuje celkovou aktivní spotřebu energie a specifická měření pro fázi A, včetně proudu (A), aktivního výkonu (kW) a napětí (V). V dolní části je i souhrn celkového aktivního a reaktivního výkonu a celkového účiníku pro všechny fáze.
Hlavní měření - Fáze B
Tato obrazovka zobrazuje stejné celkové údaje jako na prvním snímku, ale detailní měření se týkají fáze B. Vidíte aktuální hodnoty proudu, aktivního výkonu a napětí pro tuto konkrétní fázi.
Hlavní měření - Fáze C
Podobně jako předchozí snímky, tato obrazovka zobrazuje hlavní měření pro fázi C, včetně proudu, aktivního výkonu a napětí. Umožňuje tak sledovat spotřebu na každé fázi samostatně.

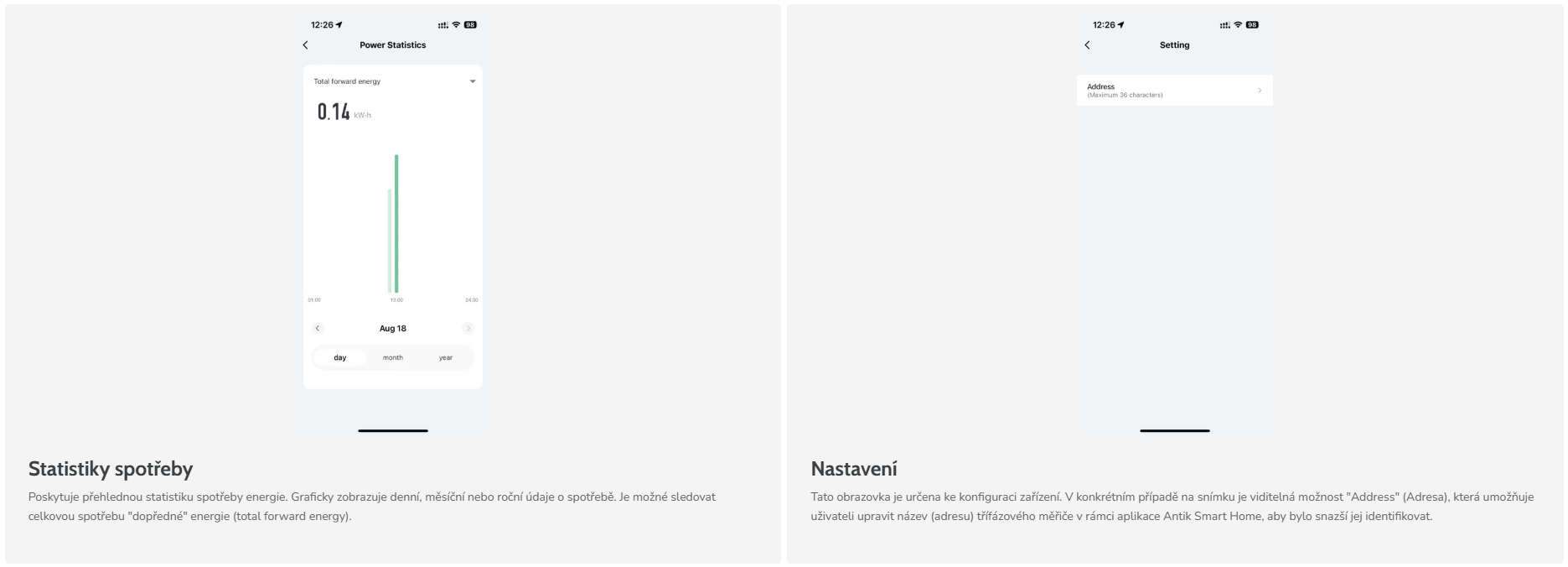

Statistiky spotřeby
Poskytuje přehlednou statistiku spotřeby energie. Graficky zobrazuje denní, měsíční nebo roční údaje o spotřebě. Je možné sledovat celkovou spotřebu "dopředné" energie (total forward energy).
Nastavení
Tato obrazovka je určena ke konfiguraci zařízení. V konkrétním případě na snímku je viditelná možnost "Address" (Adresa), která umožňuje uživateli upravit název (adresu) třífázového měřiče v rámci aplikace Antik Smart Home, aby bylo snazší jej identifikovat.
Automatizace a smart scény
Automatizace je jednou z nejsilnějších funkcí chytré domácnosti. Umožňuje zařízením reagovat automaticky na základě konkrétních vstupů – jako je pohyb, změna teploty, čas nebo manuální pokyn.
Její největší výhodou je schopnost propojit více zařízení a vytvořit mezi nimi inteligentní vazby. Díky automatizaci se ze samostatných zařízení stává propojený ekosystém, který funguje logicky a zvyšuje celkový komfort, bezpečnost i efektivitu domácnosti.
1. Manuální spuštění
Scéna se spustí na základě manuálního stisknutí tlačítka v aplikaci nebo na fyzickém vypínači.
2. Při změně počasí
Automatizace se spustí při změně vnějších podmínek (např. teploty, vlhkosti, větru).
3. Časový plán
Scéna se spustí v konkrétní čas nebo podle nastaveného opakovaného harmonogramu.
4. Když se změní stav zařízení *důležité
Automatizace se spustí v reakci na změnu jiného zařízení – senzor pohybu, dveří, kamery či jiného zařízení.
📌 Parametry automatizace dostupné pro tento produkt naleznete v tabulce níže ↓

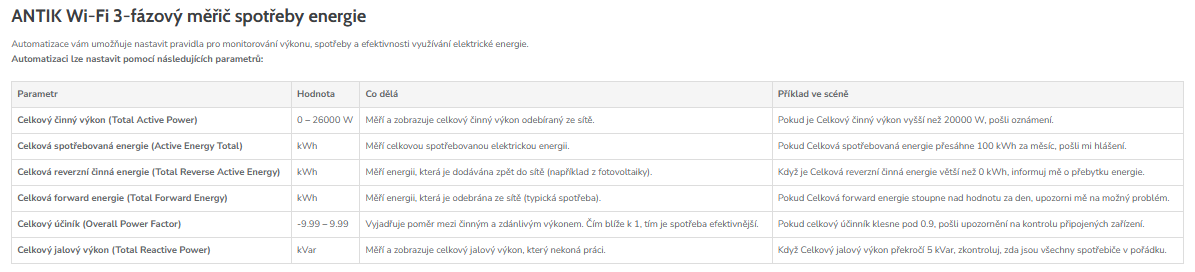

ANTIK Wi-Fi 3-fázový měřič spotřeby energie
Automatizace vám umožňuje nastavit pravidla pro monitorování výkonu, spotřeby a efektivnosti využívání elektrické energie.
Automatizaci lze nastavit pomocí následujících parametrů:
| Parametr | Hodnota | Co dělá | Příklad ve scéně |
| Celkový činný výkon (Total Active Power) | 0 – 26000 W | Měří a zobrazuje celkový činný výkon odebíraný ze sítě. | Pokud je Celkový činný výkon vyšší než 20000 W, pošli oznámení. |
| Celková spotřebovaná energie (Active Energy Total) | kWh | Měří celkovou spotřebovanou elektrickou energii. | Pokud Celková spotřebovaná energie přesáhne 100 kWh za měsíc, pošli mi hlášení. |
| Celková reverzní činná energie (Total Reverse Active Energy) | kWh | Měří energii, která je dodávána zpět do sítě (například z fotovoltaiky). | Když je Celková reverzní činná energie větší než 0 kWh, informuj mě o přebytku energie. |
| Celková forward energie (Total Forward Energy) | kWh | Měří energii, která je odebrána ze sítě (typická spotřeba). | Pokud Celková forward energie stoupne nad hodnotu za den, upozorni mě na možný problém. |
| Celkový účiník (Overall Power Factor) | -9.99 – 9.99 | Vyjadřuje poměr mezi činným a zdánlivým výkonem. Čím blíže k 1, tím je spotřeba efektivnější. | Pokud celkový účinník klesne pod 0.9, pošli upozornění na kontrolu připojených zařízení. |
| Celkový jalový výkon (Total Reactive Power) | kVar | Měří a zobrazuje celkový jalový výkon, který nekoná práci. | Když Celkový jalový výkon překročí 5 kVar, zkontroluj, zda jsou všechny spotřebiče v pořádku. |
Časté dotazy: ANTIK Smart 3-fázový měřič spotřeby energie
K čemu slouží ANTIK Smart 3-fázový měřič spotřeby energie
ANTIK Smart 3-fázový měřič poskytuje okamžitý a přesný přehled o spotřebě i výrobě elektrické energie ve vaší domácnosti nebo provozu. Díky obousměrnému měření dokáže zaznamenat energii odebranou ze sítě i energii dodanou zpět, což je ideální pro domácnosti s fotovoltaikou nebo jinými obnovitelnými zdroji.
V čem je rozdíl mezi 1fázovým a 3fázovým měřičem?
1-fázový měřič je určen pro běžné domácnosti nebo menší instalace napájené 230 V, zatímco 3-fázový měřič slouží pro větší odběry (rodinné domy, průmysl) a rozložení zátěže na 3 fáze (400 V).
Jaké veličiny dokáže měřič zobrazit?
- Denní spotřeba elektřiny (kWh)
- Měsíční spotřeba elektřiny (kWh)
- Celková spotřeba (kWh)
- Aktuální proud (mA)
- Aktuální výkon (W)
- Aktuální napětí (V)
Jak se zařízení instaluje?
Měřič má kompaktní konstrukci a montuje se na DIN lištu (35 mm, EN 60715). Napájení se připojuje na svorky L (fáze) a N (nulový vodič). Měření proudu zajišťuje externí proudový transformátor, který se připojuje na svorky 1 a 2 a nasazuje na fázový vodič zátěže – to umožňuje bezpečné měření bez přerušování vodičů. Zařízení je kompatibilní s 2,4 GHz WiFi sítí.
Jaké jsou rozměry měřiče?
- Výška: 90 mm
- Šířka: 18 mm
- Hloubka: 65,5 mm
- Výška těla: 67,5 mm
- Výška montážní části: 45 mm
- Upevňovací část: 35,5 mm
- Odstup upevňovacího zámku: 2,8 mm
Dodatečné parametry
| Hmotnost : | 0.4 kg |
|---|---|
| EAN : | 8588008008881 |
| Model : | ATK-SM3FA |
| Napájení : | 100–240 VAC, 50–60 Hz |
| Jmenovitý proud : | 100 A / 250 VAC |
| Měření : | 3-fázové, obousměrné (dopředný i zpětný tok energie) |
| Rozlišení měření : | Spotřeba, proud, výkon, napětí, účiník |
| Konektivita : | Wi-Fi 2,4 GHz (není kompatibilní s 5 GHz) |
