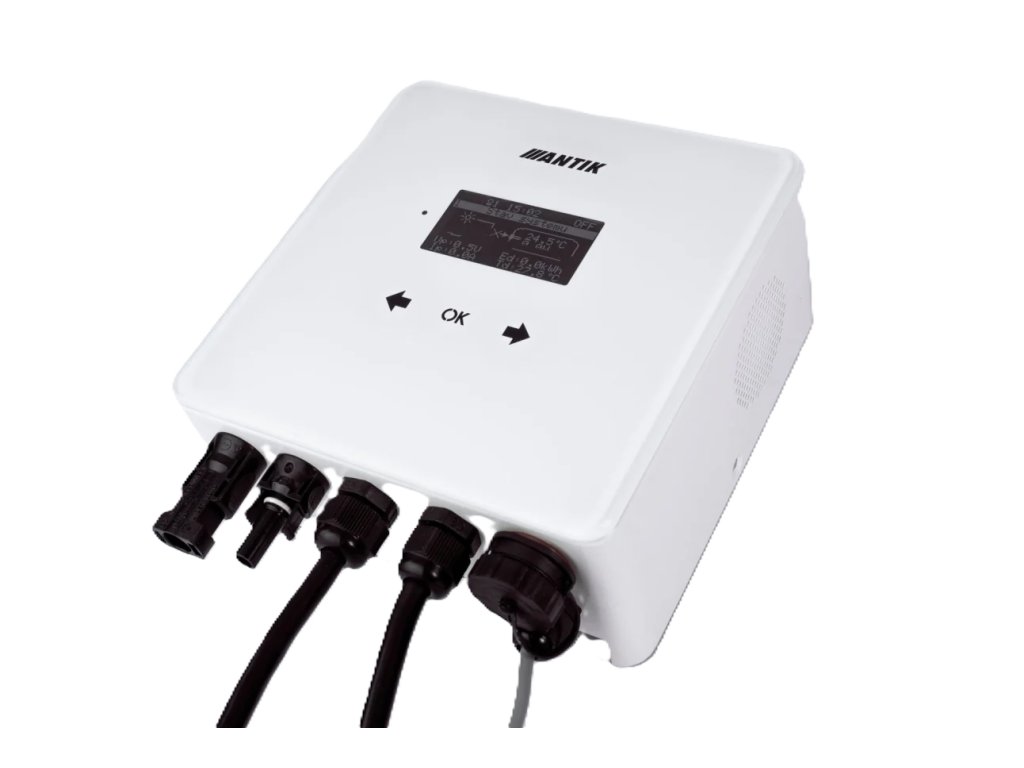

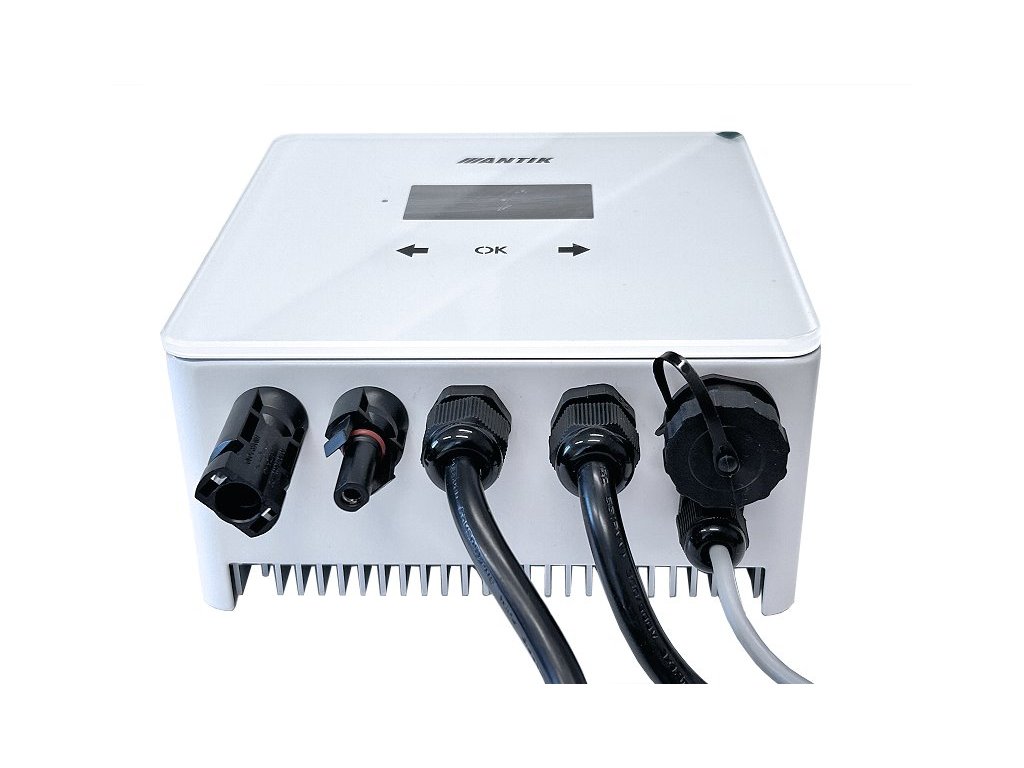

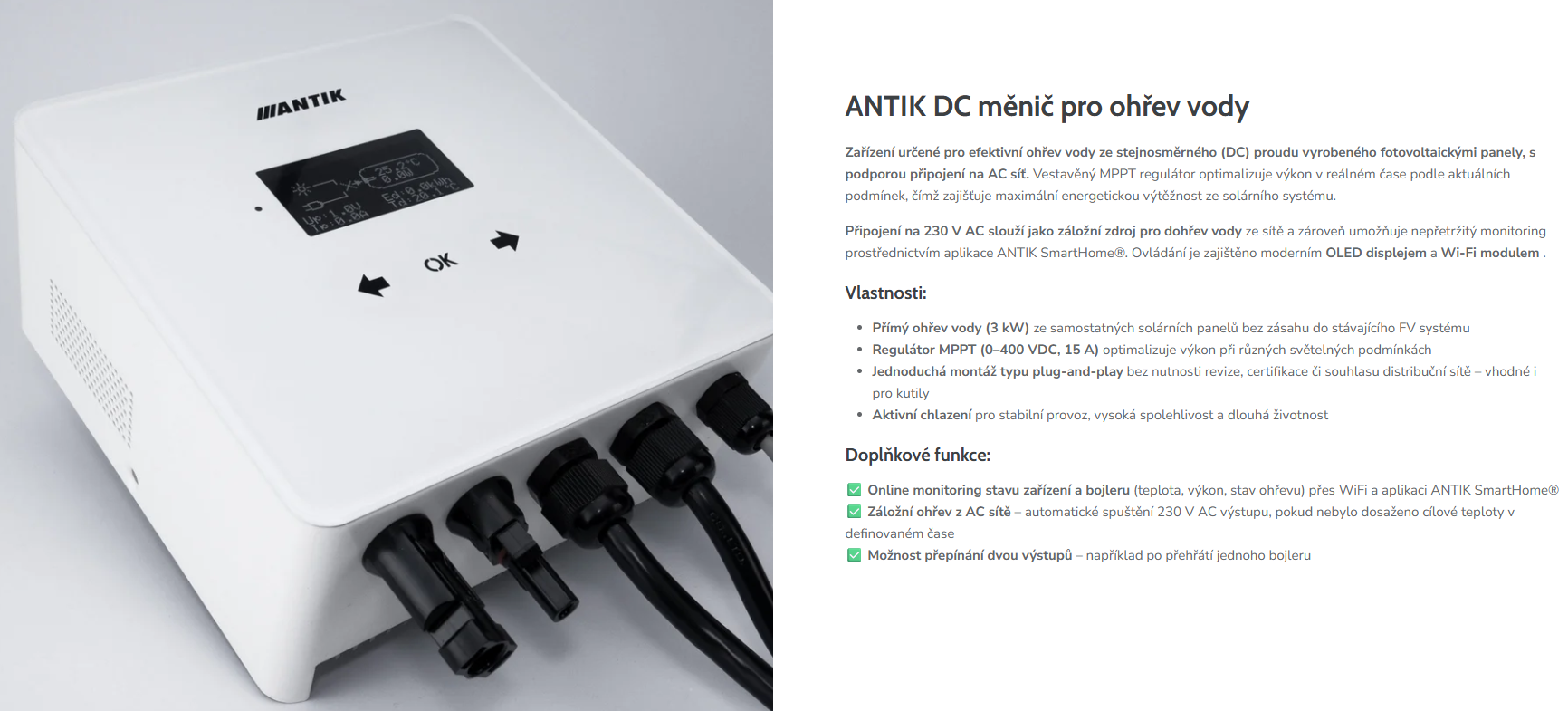

ANTIK Photovoltaic Water Heater PWH 01 V3.0

Hlavní vlastnosti

•  Automatické přepínání mezi FV a sítí s prioritou FV ohřevu.
•  2 invertorové výstupy + teplotní čidlo.
•  Možnost zálohy ohřevu ze sítě 230V.

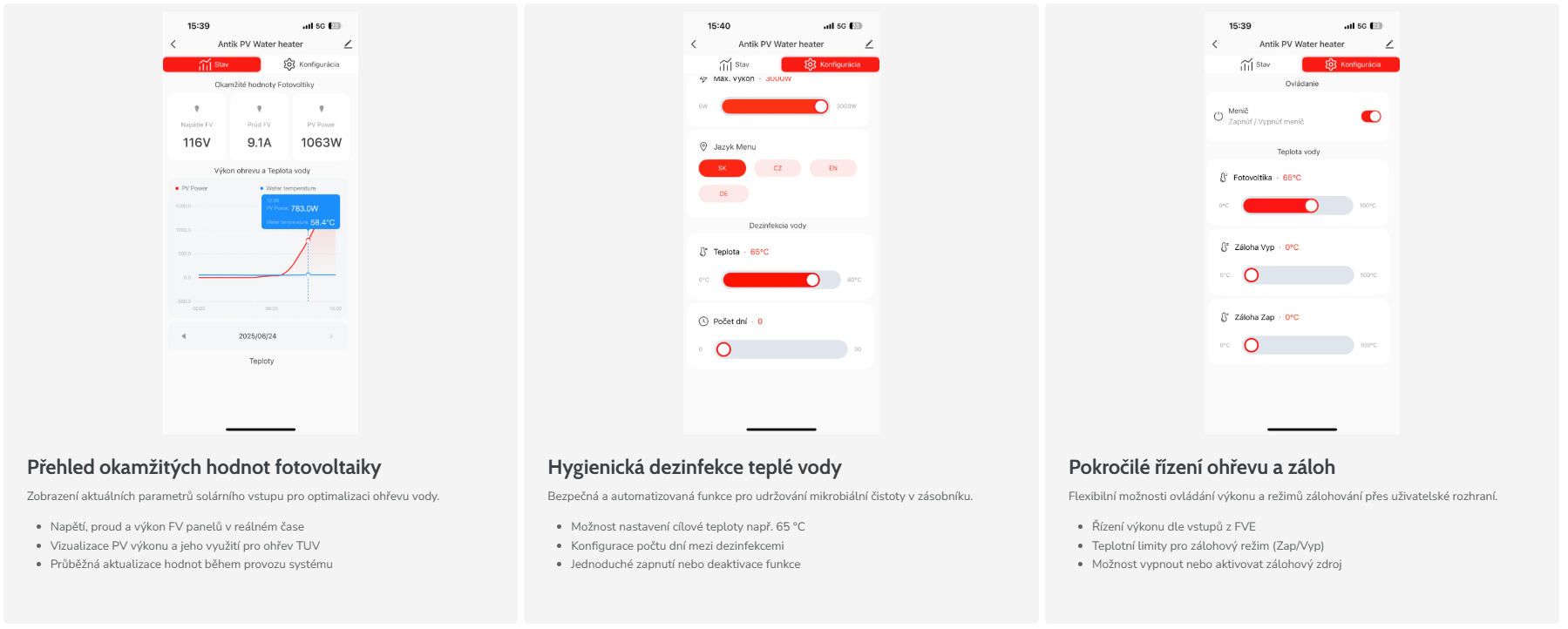

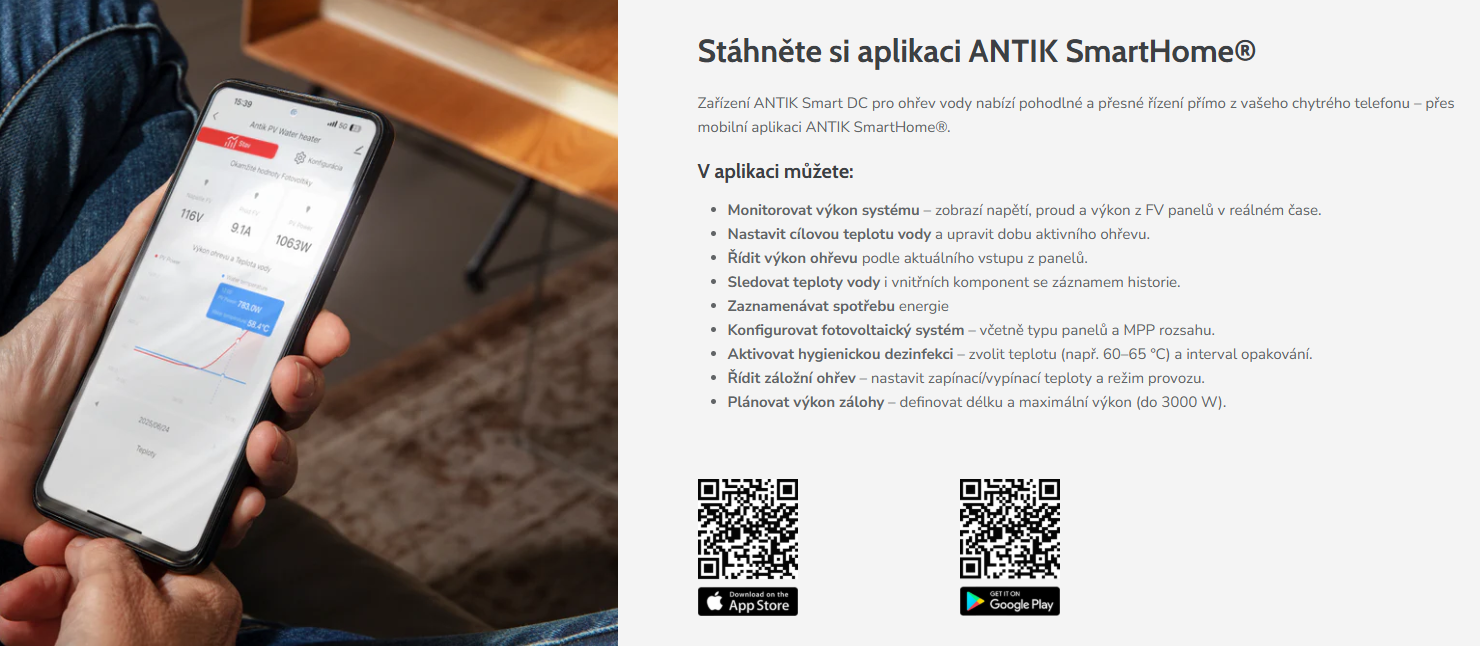

•  Vzdálené ovládání přes síť WiFi s bezplatnou aplikaci Smart Home.

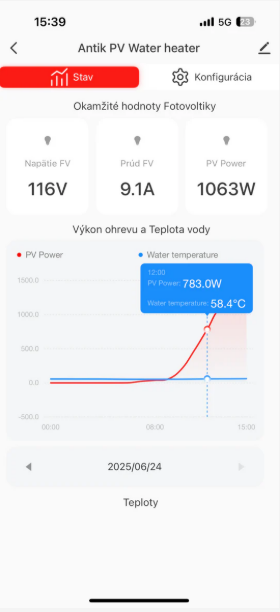

•  Okamžité hodnoty napětí, proudu a výkon panelů.
•  Graf výkonu a teploty vody s roční historií.
•  Monitoring teploty vody v bojleru na dálku.
•  Volitelný výkon měniče 2 000 - 3 000 W.
•  Teplota vody v bojleru / zásobníku.
•  Sdílení zařízení s jiným uživatelem.

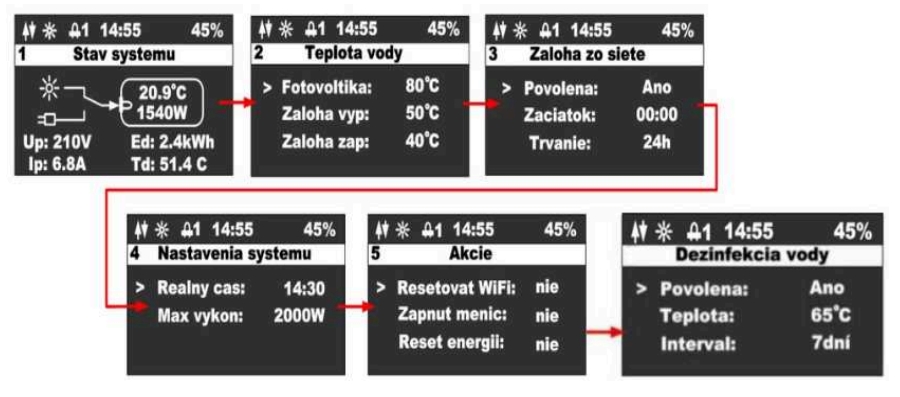

•  Přehledné uživatelské rozhraní.
•  Vzdálená aktualizace firmwaru.

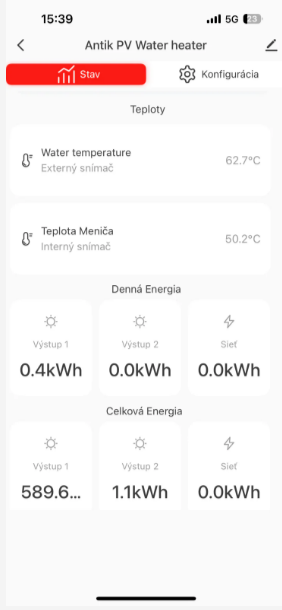

•  Denní vyrobená energie.
•  Smart chlazení pro zvýšení výkonu až na 3kW.

Sekundární výstup

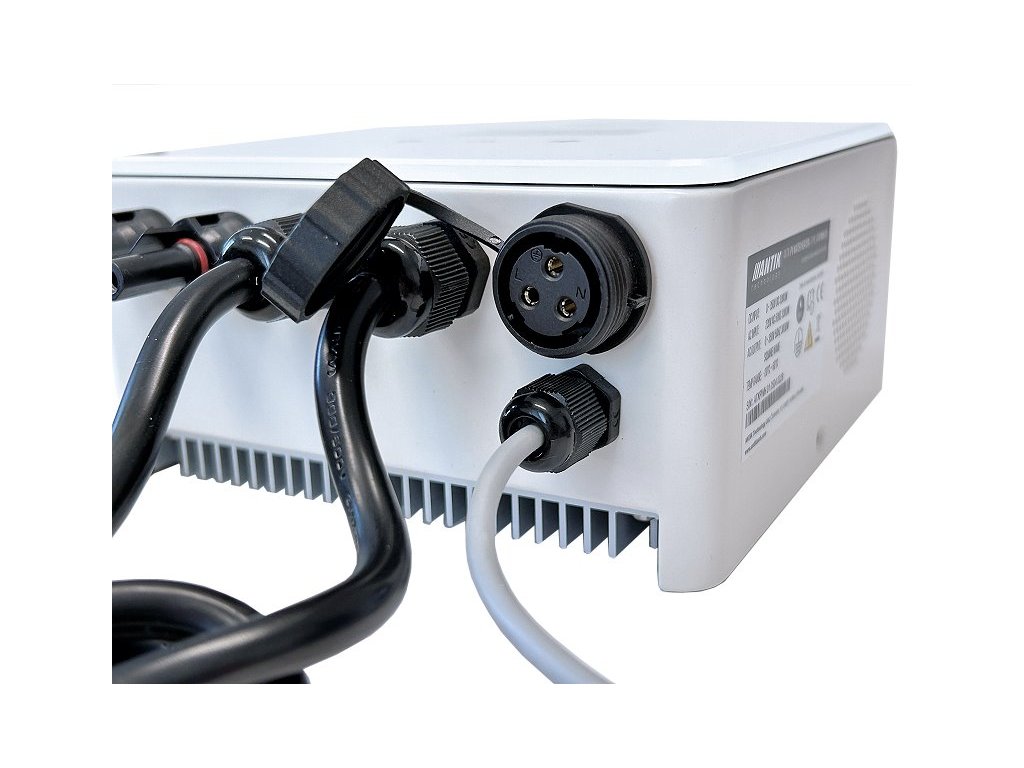

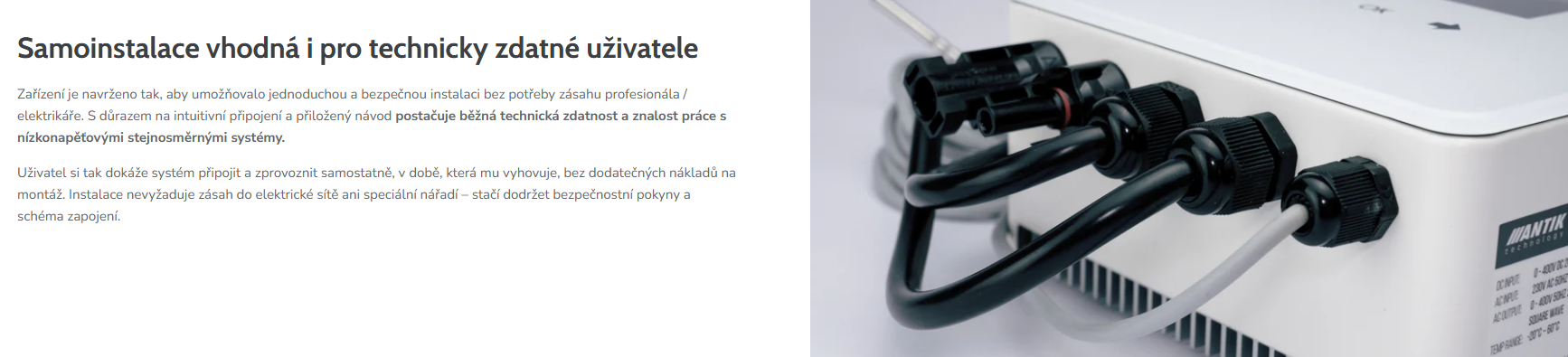

Antik Water Heater verze 3 obsahuje možnost připojit sekundární výstup přes třípólový konektor, který je chráněn vodotěsnou krytkou. Pro připojení výstupu je třeba dokoupit konektor, který je volitelným příslušenstvím ke střídači (není součástí balení).


2x AC výstup

Solární střídač přepne ohřev na sekundární výstup v případě, že teplota vody na externím čidle dosáhla nastavené teploty pro ohřev fotovoltaikou nebo i v případě, že obvod byl odpojený termostatem (zařízení detekuje nulový proud).

Druhý výstup zůstane zapnutý do doby, než teplota na externím čidle neklesne o 5 stupňů pod nastavenou teplotu pro fotovoltaiku. Pokud v době přepnutí na druhý výstup je detekován nulový proud (výstup není zapojen) zařízení se přepne zpět na první výstup a nebude přepínat na druhý výstup. Funkce zálohy ze sítě na druhém výstupu není podporována.

Jak se rozhodnout při výběru.

Ohříváte-li vodu klasickým akumulačním bojlerem, stačí jej doplnit o měnič na ohřev vody, na který se přímo napojí 5ks fotovoltaických panelů a 8 měsíců v roce ohříváte vodu zdarma. V případě nepříznivého počasí se ohřev přepne automaticky

SOLÁRNÍ REŽIM

V solárním režimu je parametr povolení zálohování sítě nastaven na hodnotu NE, a proto jsou všechny teploty a časy související se zálohováním ignorovány. Voda se bude ohřívat pouze během dne a na teplotu podle parametru s názvem „Fotovoltaika“ (nebo dokud nebude přerušena termostatem bojleru).

Popis jednotlivých bodů průběhu teploty:

1. Po východu slunce začne teplota v bojleru stoupat.
2. Když teplota vody dosáhne požadované hodnoty, ohřev se přeruší.
3. Pokud teplota vody v průběhu noci klesne na jakoukoli nízkou hodnotu, nebude voda do následujícího dne nijak ohřívána.

REŽIM SE ZÁLOHOU

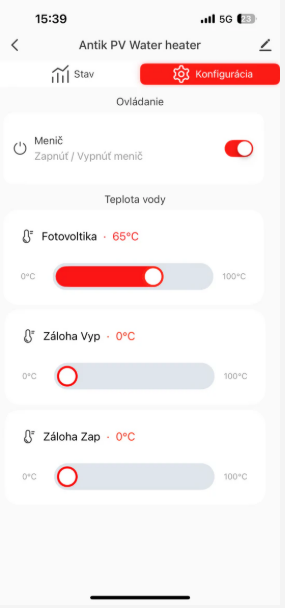

V režimu se zálohováním je parametr povolení zálohování ze sítě nastaven na hodnotu ANO, v takovém případě zařízení začne spravovat teploty zálohování, čas spuštění a dobu trvání zálohování. K dispozici jsou dvě záložní teploty. Horní teplota (Backup Off) nastavuje teplotu, při které se v případě zálohování vypne vytápění. Dolní teplota (Backup On) nastavuje teplotu, pod kterou se aktivuje zálohování při poklesu teploty vody. Čas spuštění a doba trvání zároveň určují interval, kdy bude zálohování aktivní. Mimo tento interval se zálohování neaktivuje, ani když teplota klesne pod spodní teplotu.

Popis jednotlivých teplotních bodů:

1. V noci teplota vody klesá, ale nedosáhla nižší teploty.
2. Během dne se teplota začne zvyšovat ohřevem fotovoltaiky.
3. Po dosažení teploty pro fotovoltaiku se ohřev přeruší.
4. Po velkém odběru teplé vody teplota výrazně klesne, a protože klesla pod spodní hranici a byla v intervalu aktivní zálohy, aktivuje se záloha a voda se začne ohřívat z 230V.
5. Teplota vody dosáhla horní teploty pro zálohování a ohřev ze sítě 230V se vypne.


Důraz na bezpečnost a účinnost

Zařízení obsahuje MPPT měnič, který přeměňuje vstupní DC napětí na výstupní AC s frekvencí 50Hz, což je nutné ze tří důvodů:

1. Ochrana termostatu topného tělesa před spálením kontaktů elektrickým obloukem při odpojování zátěže, kterou protéká DC proud.
2. Zabránění elektrolýze vody v případě nedokonalé izolace topného tělesa.
3. Zároveň MPPT algoritmus maximalizuje aktuální výkon panelů.

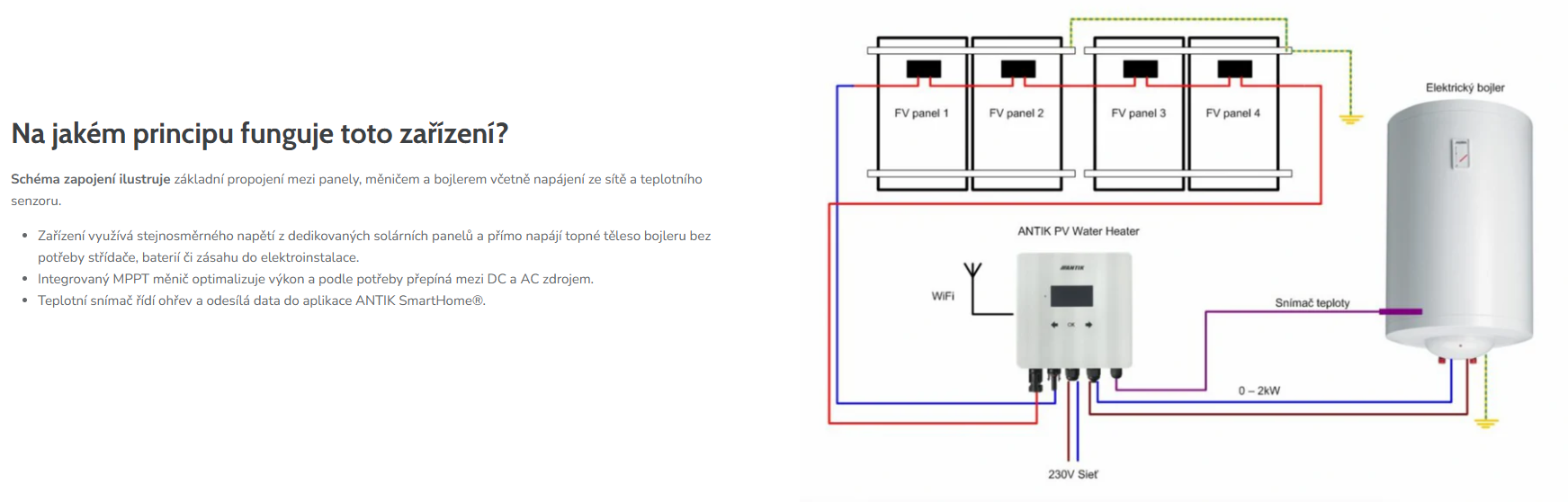

Doporučené umístění komponent


Fotovoltaické panely

Pro volbu počtu panelů je kromě jejich výkonu důležité přiblížit se hodnotě 230 VDC na výstupu panelů při plném zatížení.

Takový počet panelů se doporučuje pro dosažení maximálního výkonu:

• 4 - 5 x 550 Wp - max.výkon sestavy: 2200 - 2750 Wp
• 5 - 6 x 450 Wp - max.výkon sestavy: 2275 - 2730 Wp
• 6 - 7 x 415 Wp - max.výkon sestavy: 2490 - 2905 Wp

V praxi je optimální kombinace 4 až 7 solárních panelů o výkonu 400-550 Wp.

Regulátor Antik Water Heater je koncipován pro vstupní napětí 0 až 400 V DC s ohledem na provozní napětí topné patrony bojleru. Vzhledem k tomu, že je bojler v podstatě čistě ohmická zátěž, je výkon zpracováván prakticky od prvního vyrobeného Wattu.


Kolik fotovoltaických panelů potřebuji ?

Při výběru fotovoltaických solárních panelů dodržte několik zásad. Pokud budete vybírat typ a počet panelů, tak když budete mít méně panelů tak s větším napětím, když více panelů tak s nižším napětím. Pozor - nepodceňujte ochranu přepětím, odpojovač DC, pojistkovou ochranu a uzemnění.

Celkový výkon panelů by měl být cca shodný nebo vyšší jako je příkon spirály v bojleru. Je důležité nepřetěžovat spirálu vysokým napětím.

Při nižším výkonu bude vše fungovat také, ale sníží se šance na plné nahřátí čistě z panelů v zatažených dnech. Obzvláště pak v zimním období.

Počet panelů (zapojené v sérii/za sebou) volte takový, aby panely v součtu poskytovaly přibližně napětí spirály.

Maximální napětí panelů (Vmax) bez zatížení (napětí naprázdno – Voc) nesmí ani v mrazu, kdy je napětí znatelně vyšší, překročit maximální dovolené vstupní napětí měniče!

Nejčastější kladené otázky a odpovědi

1. Je potřeba Wi-Fi síť?

Měnič funguje bez Wi-Fi sítě, ale pokud chcete používat aplikaci, je potřebná Wi-Fi síť.

2. Může se přes aplikaci přihlásit více lidí?

Ano, v aplikaci se nastaví sdílení měniče.

3. Pokud vypadne síť – ztratí se nastavení v regulátoru?

Ne, nastavení měniče je uloženo v paměti - od verze 3

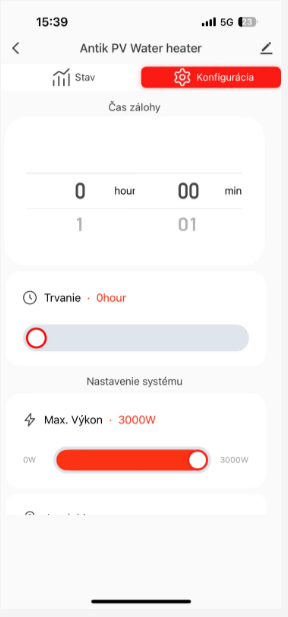

4. Nastavení času pro ohřev vody ze sítě: jak toto nastavení funguje?

Je-li nastavení 00:00 je vypnutý back up. Nastavíte-li čas např. 16:21 - je-li v tomto čase teplota vody nižší než je přednastavená hodnota teplota pro sepnutí zálohy.

5. Lze nastavovat vzdáleně?

Ano, přes aplikaci.

6. Pokud nejde síť, ohřívá regulátor vodu?

Ne, síť je potřebná.

7. Mezi regulátor a bojler se má umisťovat jistí prvek nebo může být na přímo?

Na DC straně, doporučujeme umístit přepěťovou ochranu. Na AC stranu se nic už nedává.

8. Jaké je prosím minimální napětí pro spuštění stringu a MPPT? A jde o měnič, který třeba DC 180V z panelů změní na AC 230V na výstupu nebo jen střídač, který udělá na výstupu AC napětí stejné jako je vstupní DC?

Měnič na výstupu nedělá 230V. Vyrábí takzvaný hranatý proud vhodný pouze pro odporové spotřebiče, kterými jsou spirály, vařiče, rychlovarné konvice, elektrické ohřívače. Nevyrobí to sinusoidu a na AC straně je takové napětí jako na DC straně. Co se týká min napětí. V podstatě nemá min napětí, umí fungovat i na 1 panel, ale jeho výkon bude limitován. Abyste se dostali k optimu, to znamená dostat s výkonem panelu maximum, tak podle našich zkušeností nejlépe funguje kombinace 5 x 440 Wp panel. Tam součtem napětí se dostáváme k 200V - 250V a to je optimální stav.

9. Jaký výkon může mít topná patrona v bojleru?

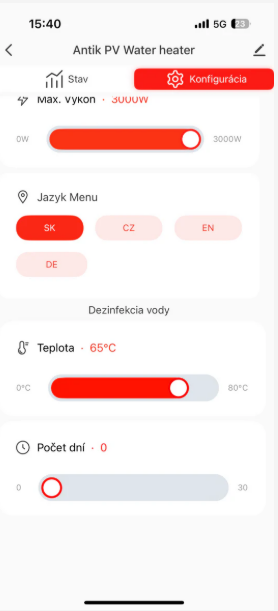

Doporučujeme 2kW, 2,5kW ale teoreticky naprosto jedno jaký. Pokud je menší např. 1,5kW umíte v aplikaci nastavit max. 1,5kW je-li např. 3kW, tak prostě Vám měnič dodá pouze tolik kolik dokáže.

10. Jaký reálný výkon v panelech můžeme na střídač pověsit?

Doporučujeme max. 2,5 kW z DC strany. My máme zkušenost s 5x550, 6x550Wp panely (3,3kW) a běží to krásně. Také 6x450Wp – tohle je asi ideální řešení.

11. Střídač omezí výkon na 2kW když je výkon větší?

Ne, střídač omezí výkon pouze pokud je přehřátý, přetížený. Je potřeba dodržet při instalaci správnou vzdálenost od blízkého okolí.

12. Dokáže střídat napětí na panelech i zvýšit na úroveň 230V nebo jen snížit?

Funguje tak, že umí vytěžit maximum z každého počasí. Každou vteřinu přepočítává poměr voltů a ampérů a nastavuje nejlepší parametr. Pokud vidí, že padají volty, ubírá proud a tak naopak. Vyhodnocuje aktuální situaci tak, aby do spirály šel maximální výkon.

13. Nedaří se přihlásit do aplikace?

Kontaktovat technickou podporu.

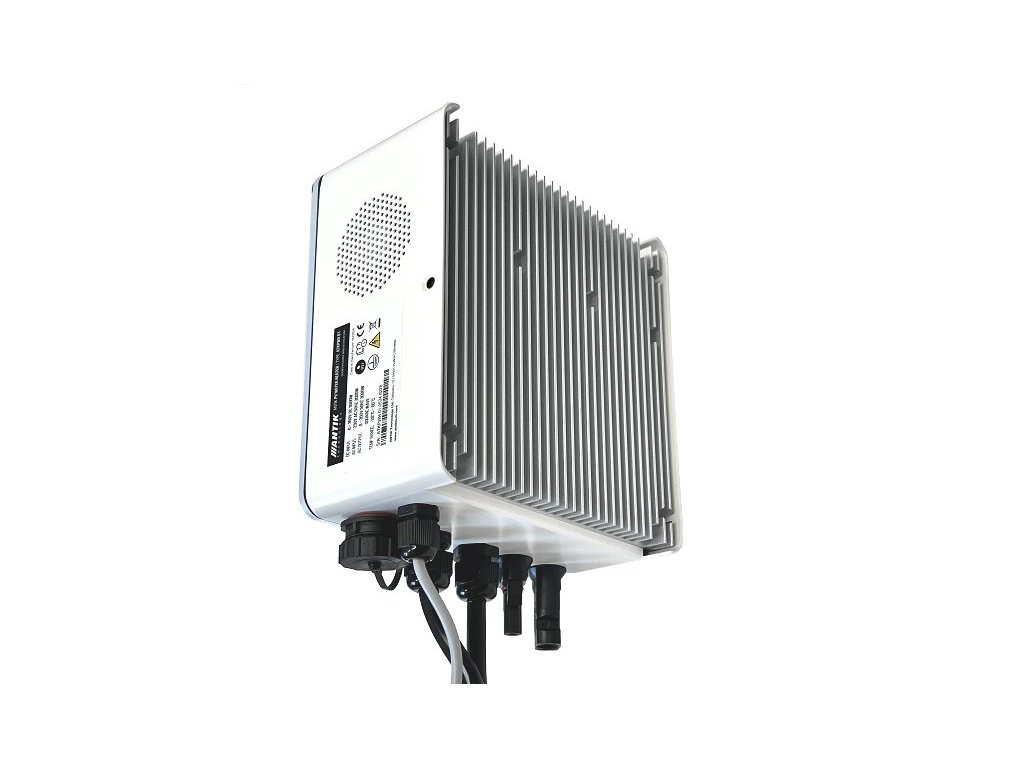

14. Může se Antik namontovat vodorovně na strop?

Doporučená montáž měniče je uvedená v návodu. Montáž na strop je možná za předpokladu dodržení předepsaných vzdáleností v návodu montáže měniče.

15. K čemu je teplotní čidlo, když bojler má termostat nastavitelný?

Teplotní čidlo je tam k hlídaní teploty měniče a nastavení záloh ze sítě.

16. Na výstupu AC napětí by měl být jistič?

Na DC stranu doporučujeme osadit systém přepěťovou ochranou s odpojovačem, na AC straně žádná ochrana nemusí být. Doporučujeme montáž systému svěřit elektrikáři.

Technické specifikace

 AC vstup: 230VAC, Max. 16A
DC vstup: 0-400VDC, max.15A
AC výstup: 0 - 250VAC 50Hz, obdélníkový průběh, vhodné pouze pro odporovou zátěž!
MPPT měnič: Maximální výkon 3000W

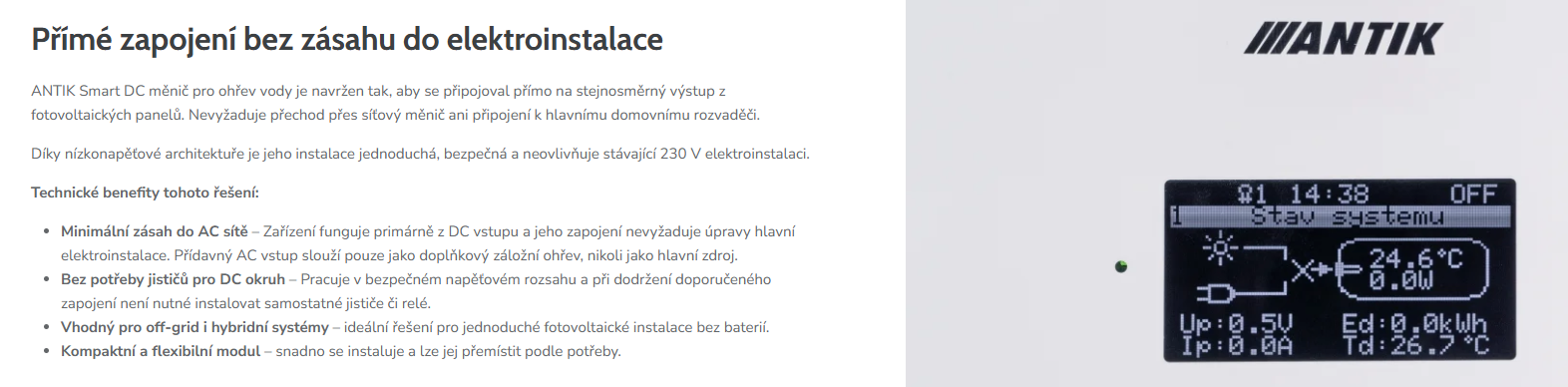

Uživatelské rozhraní: 2.5” OLED displej, dotyková tlačítka Komunikační
rozhraní: RS485,
WiFi – Propojení na ANTIK Smart Home
Rozměry a hmotnost: 160x160x80mm, 2kg
Způsob montáže: Nástěnná montáž pomocí přibalené konzole Provedení: IP40

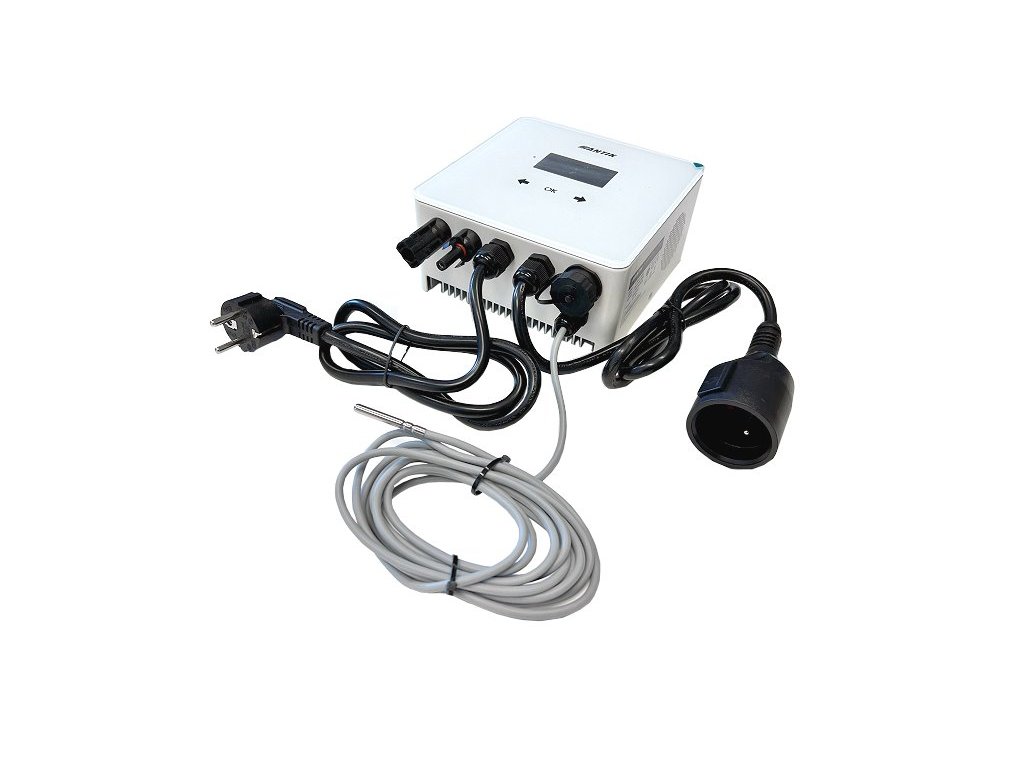

Balení obsahuje:
• ANTIK Water Heater PWH 01 V3
• Držák na zeď a šrouby k uchycení
• Teplotní čidlo s kabelem - délka 3 metry
• Zásuvka 230V s kabelem - délka 1 metr
• Vidlice 230V s kabelem - délka 1 metr
• Dárkový kupón na sledování ANTIK TV na 6 měsíců zdarma
• CZ manuál
