ANTIK Energy Storage A24
Kód: ATK-SESA24.png?6782fd0d)
.png?678300ce)
.png?6782f96a)
.png?6782fe34)
.png?6782ffc8)
.png?68f15cbf)
Detailní popis produktu
Domácí úložiště energie pro fotovoltaiku
ANTIK Energy Storage SES A-Series (A8–A28, 53 Ah) je vysokonapěťové, stohovatelné domácí úložiště energie navržené pro fotovoltaické elektrárny . Díky integrované správě baterie (BMS), robustní konstrukci a krytí IP54 poskytuje bezpečnou a efektivní akumulaci s dlouhým životním cyklem. Jasný přední displej usnadňuje provoz a přehled o stavu, proudech a tocích energie. Systém je připraven k přímé integraci s měniči (ověřená kompatibilita s GoodWe a Solinteg atd. ) a umožňuje optimalizovat využití vyrobené energie.
- Určeno pro rezidenční PV systémy
- Kapacitní škála od A08 po A28 (max. 28 kWh)
- Vysokonapěťová architektura pro vyšší účinnost systému
- Integrované BMS a ochrany proti přetížení, přehřátí, zkratu
- Krytí IP54 pro montáž v interiéru i chráněném exteriéru
Modulární architektura a škálování
Úložiště je navrženo jako modulární, stohovatelná sestava. Každé zařízení tvoří řídící a komunikační modul , sada bateriových modulů a podstava . Jednotlivé moduly se skládají „na patra“, což zjednodušuje rozšíření kapacity i servis. Modularita umožňuje začít s menší konfigurací a později ji rozšířit bez zásahu do měniče či FV pole.
- Jednoduché rozšíření z A08 → A12 → … → A28 (28 kWh)
- Rychlá montáž díky stavebnici (řízení + moduly + podstava)
- Standardizované výkonové konektory do 50 A
- Hlavní odpínač baterie pro bezpečný servis
- Mechanicky stabilní „floor-by-floor“ ukládání modulů
Konstrukce a rozložení modulů

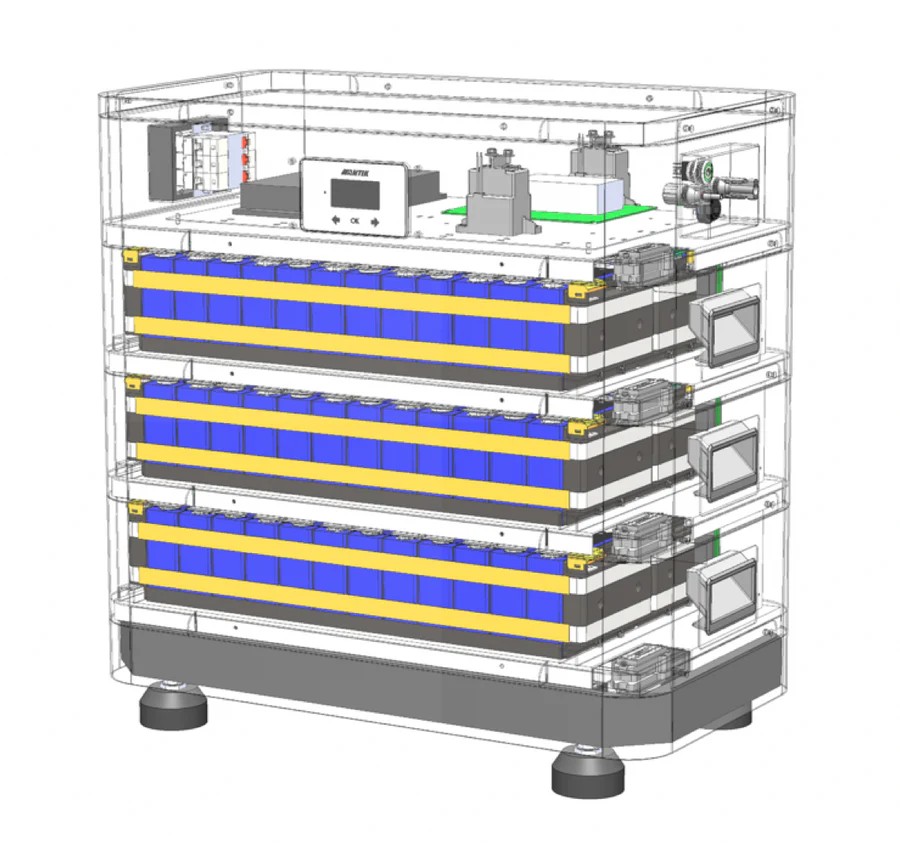

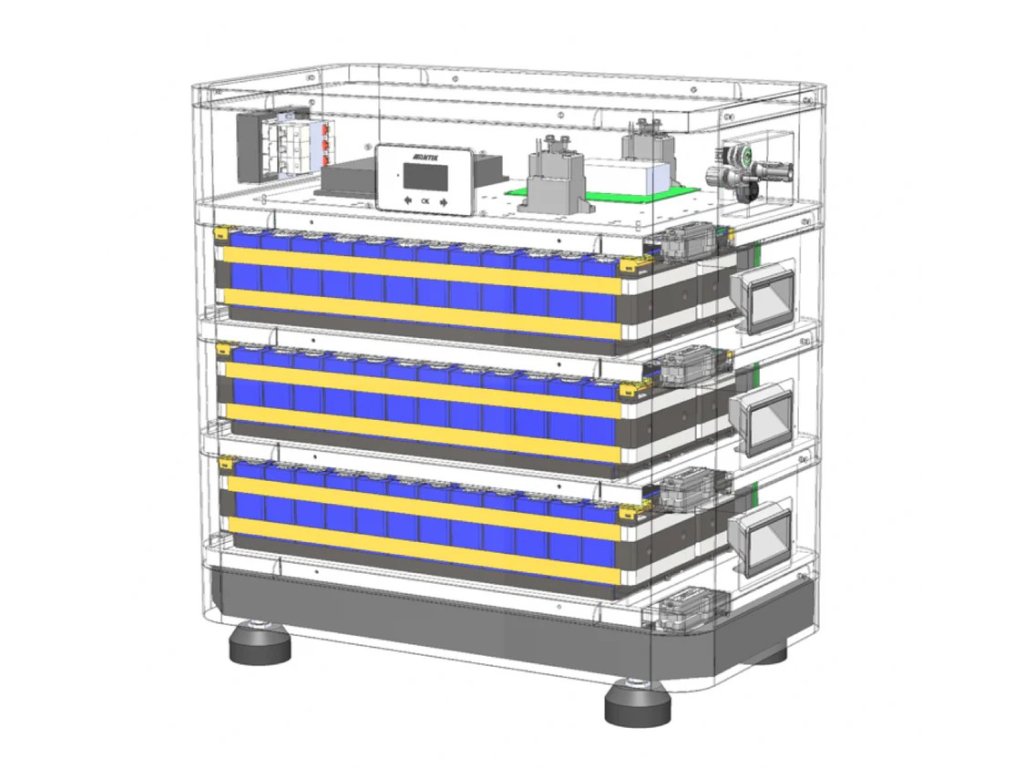

Stohovatelná sestava má na vrchní palubě řídící/komunikační modul s OLED panelem ; boční panely tohoto řídicího modulu nesou startovací tlačítko , výkonové konektory ± (do 50 A) a komunikační port RJ45 . Na opačné straně řídicího modulu je hlavní výkonový odpínač baterie .
Šest bateriových modulů s LFP články uložených v rámových kazetách; na jejich čelech jsou servisní/krycí prvky a svislé vodící lišty zabezpečují mechanickou fixaci celé sestavy na podstavě s antivibračními nožičkami.
Ovládání, monitoring a konektivita

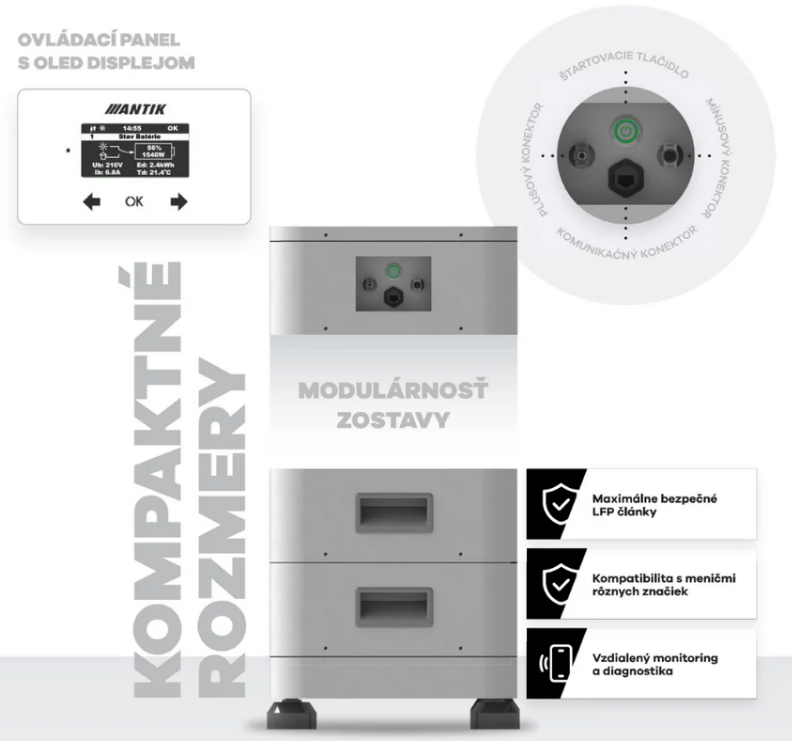

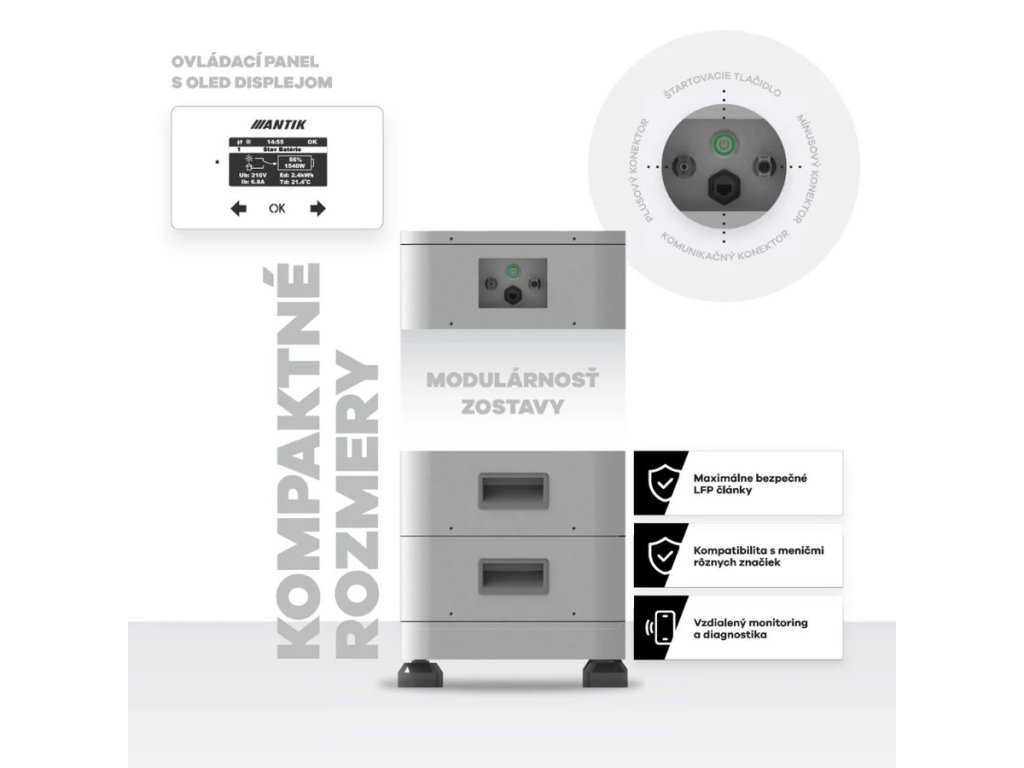

Přední OLED panel se dotykovými tlačítky a LED indikací napájení poskytuje přehled o stavu nabití, tocích energie a okamžitém výkonu. Baterie komunikuje přes domácí Wi-Fi s ANTIK Cloudem , což umožňuje vzdálený monitoring a diagnostiku až na úroveň článků . Na bočnici jsou RJ45 komunikační port a startovací tlačítko s podsvícením.
- Grafický OLED displej + dotykové ovládání (OK/šipky)
- ANTIK Cloud: vzdálená diagnostika a servis
- RJ45 komunikační konektor, interní CAN komunikace
- Startovací tlačítko s podsvícením, stavové LED
- Prověřená kompatibilita s měniči GoodWe a Solinteg atd.
Elektrické parametry (model A24)
Konfigurace A24 přináší výrazně vyšší výkon i kapacitu pro rezidenční FV systémy. Vysokonapěťový blok (460 V) dále snižuje proudy v DC části a minimalizuje vedené ztráty. Trvalý nabíjecí i vybíjecí výkon 11,5 kW bez problémů zvládne nárazové odběry větších domácností, zatímco BMS průběžně vyrovnává články a hlídá bezpečné limity provozu. Sestava je tvořena 6 bateriovými moduly , což usnadňuje instalaci a servisní zásahy.
- Využitelná energie: 24,4 kWh
- Jmenovitá kapacita: 53 Ah
- Jmenovité napětí: 460 V
- Trvalý nabíjecí / vybíjecí výkon: 11,5 kW / 11,5 kW
- Počet modulů: 6 (A24 konfigurace)
BMS, chemie článků a bezpečnost
Soustava používá LFP (LiFePO₄) články, které nabízejí vysokou tepelnou stabilitu a bezpečnost. Integrované BMS řídí nabíjení/vybíjení, balancuje články a průběžně monitoruje parametry pro dlouhou životnost až 6000 cyklů. Ochrany proti přetížení, přehřátí a zkratu minimalizují rizika během celého provozu.
- Chemická technologie LFP = maximální bezpečnost
- Životnost článků: až 6000 cyklů
- Ochrany: přetížení, přehřátí, zkrat, nad-/podnapětí článků Inteligentní řízení proudů a teplot přes BMS
- Optimalizace životnosti a účinnosti v celém rozsahu SOC
Mechanické provedení, prostředí a instalace

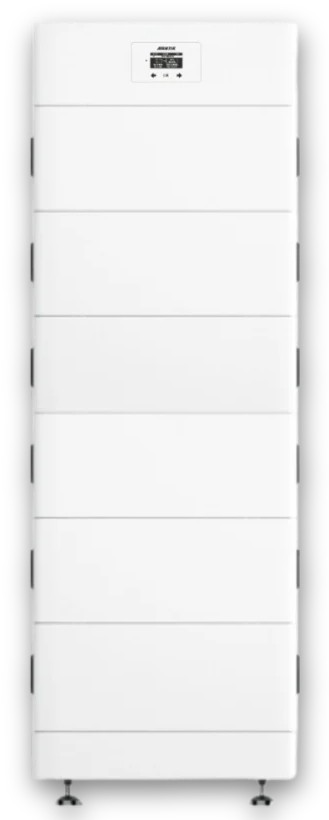

Model A24 používá stohovatelné šasi s pevnou konstrukcí pro bezpečnou montáž v technické místnosti nebo chráněném exteriéru. Krytí IP54 chrání před prachem a stříkající vodou, takže jednotka spolehlivě pracuje v běžných rezidenčních podmínkách. Specifikované teplotní rozsahy 0–50 °C (nabíjení) a −10–50 °C (vybíjení) podporují celoroční provoz. Modulová koncepce (A24 = 6 modulů) usnadňuje manipulaci, instalaci i servis.
Systém splňuje požadavky relevantních norem pro trakční a stacionární lithiové systémy, což zjednodušuje projektování a uvedení do provozu.
- Rozměry: 650 × 350 × 1050 mm
- Hmotnost: 192 kg (A24)
- Krytí: IP54
- Teplotní rozsahy: 0–50 °C (nabíjení) / −10–50 °C (vybíjení)
- Certifikace: IEC 62619 / IEC 62040
