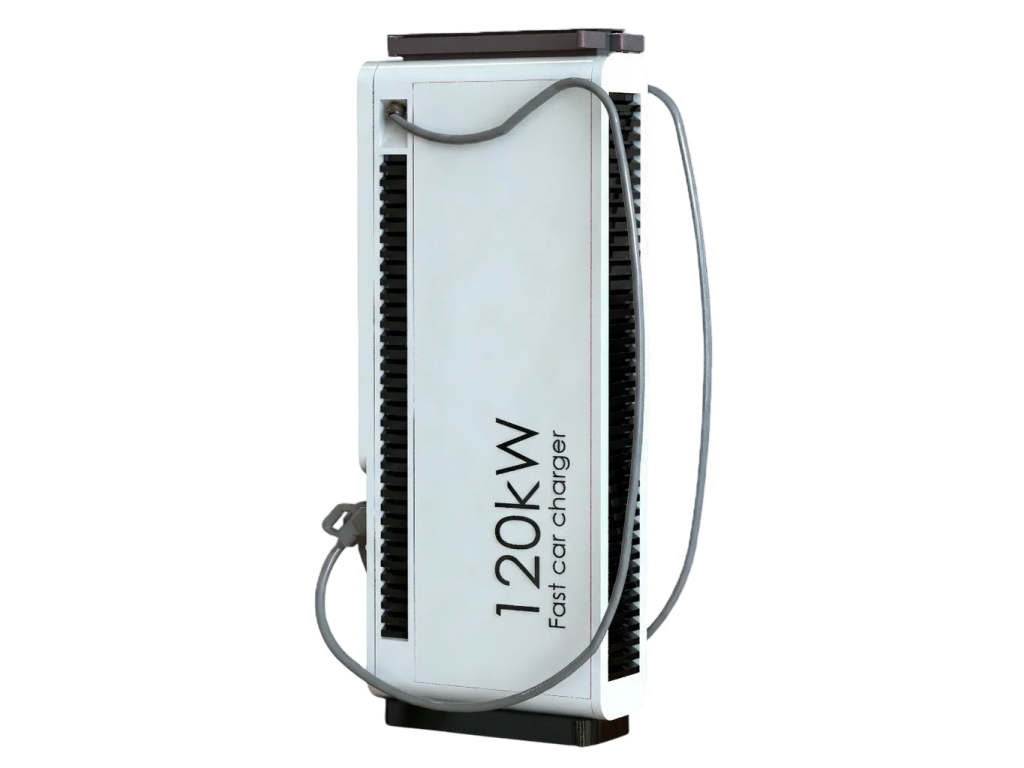

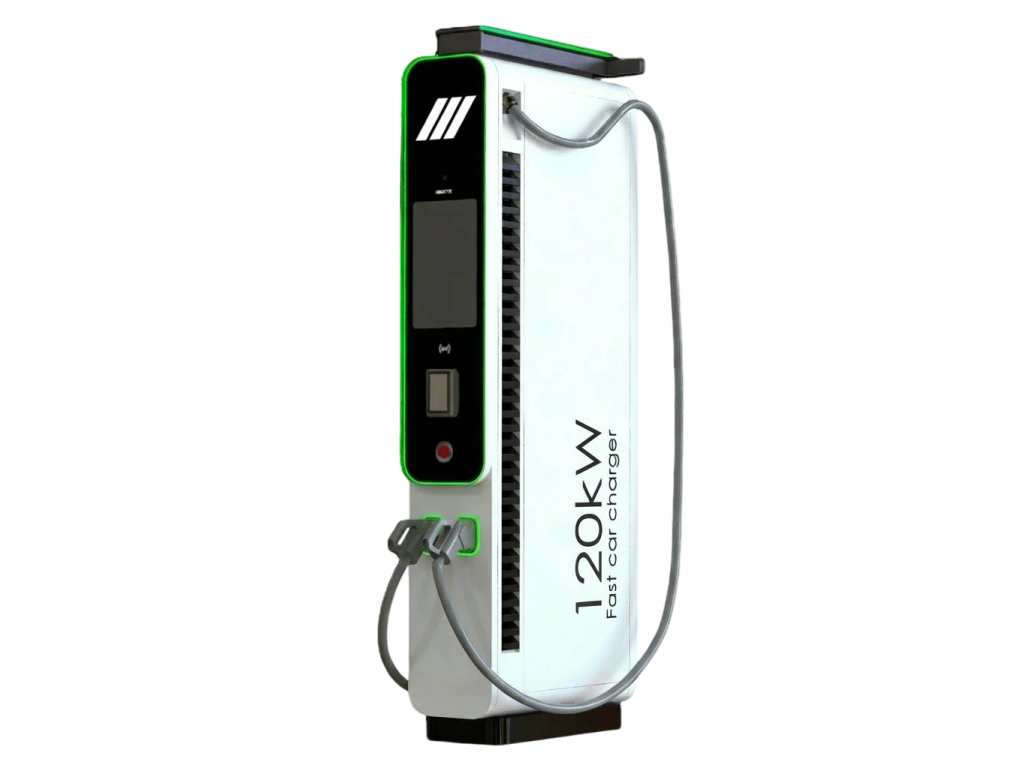

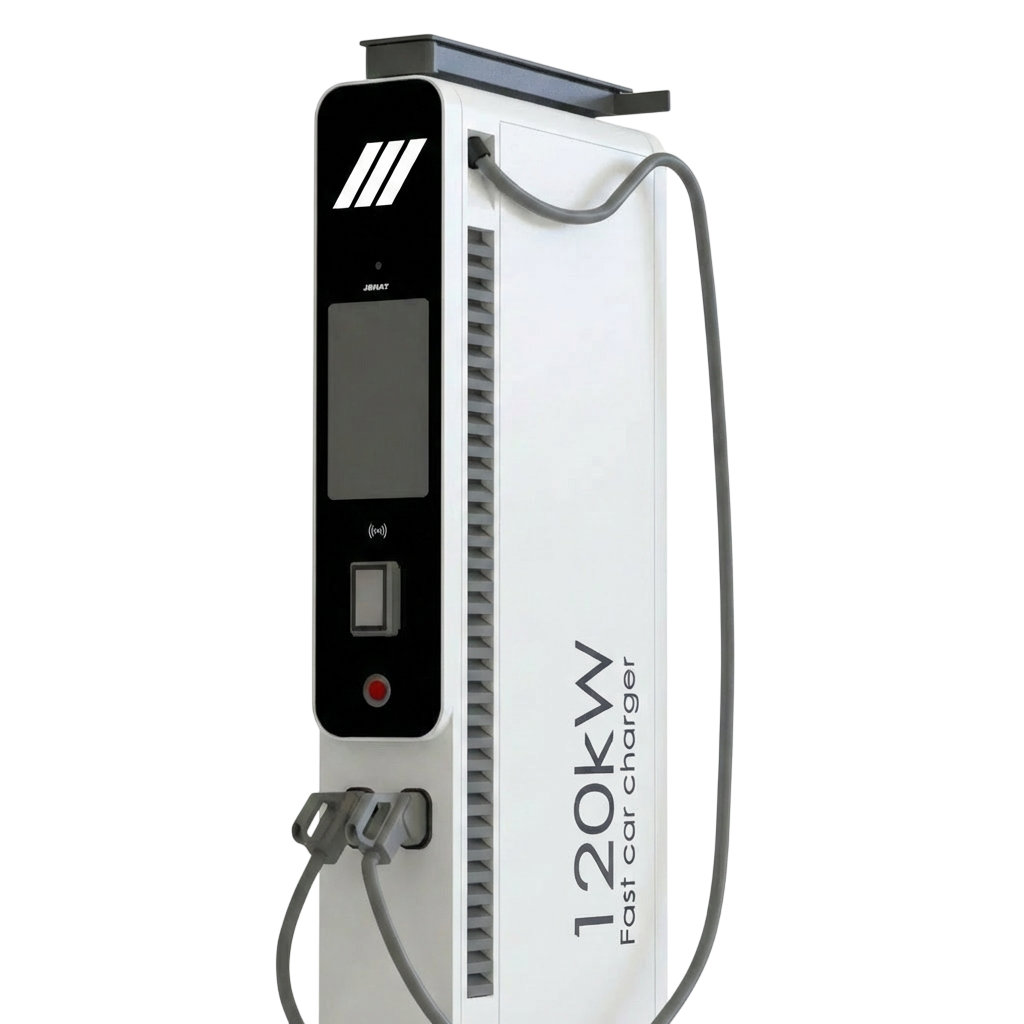

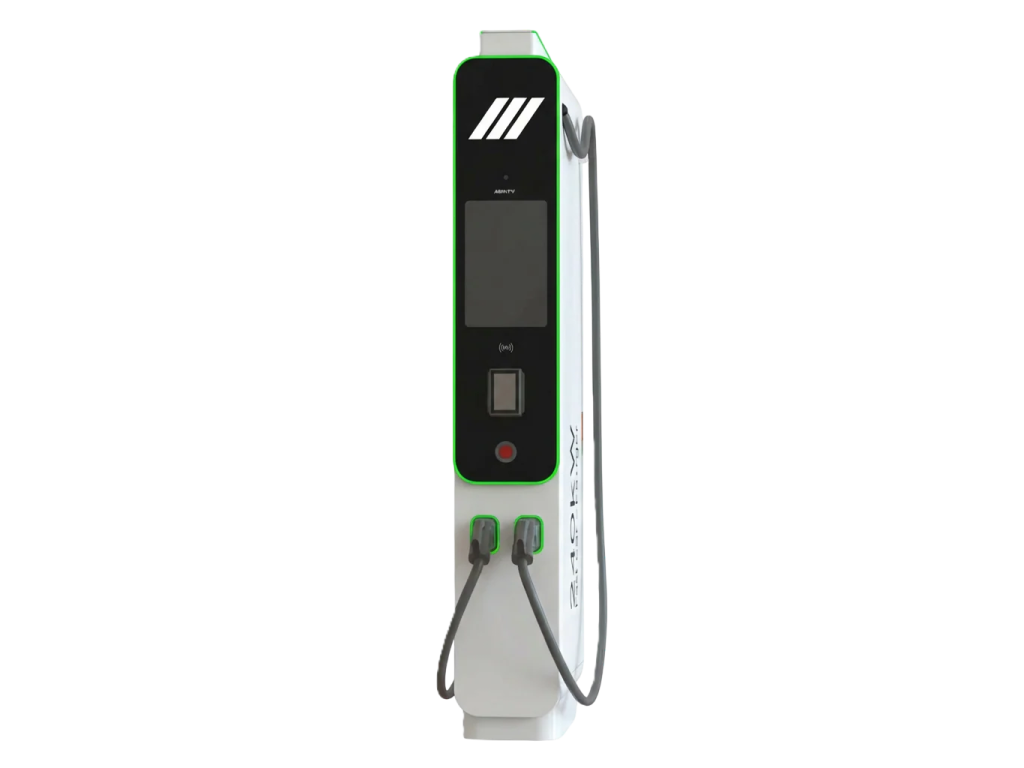

ANTIK DC Rychlonabíječka 120 kW
Kód: ATK-FCS120.png?6782fd0d)
.png?678300ce)
.png?6782f96a)
.png?6782fe34)
.png?6782ffc8)
.png?699ad09a)
Detailní popis produktu
Výkonná DC nabíjecí architektura
Nabíječka poskytuje maximální výkon 120 kW s podporou dynamické konfigurace výstupů. Umožňuje paralelní nabíjení dvou vozidel s výkonem až 60 kW na každý výstup . Pracuje v širokém napěťovém rozsahu 150–1000 V DC , což zaručuje kompatibilitu s moderními EV platformami. Maximální výstupní proud 250 A umožňuje stabilní a efektivní přenos energie. Integrovaný kabelový management zvyšuje bezpečnost i uživatelský komfort.
• 1×120 kW nebo 2×60 kW konfigurace
• CCS2 konektor s výkonem do 250 A
• Podpora napětí 150–1000 VDC
• 5metrový nabíjecí kabel
• Dynamické řízení výkonu mezi výstupy
Pokročilé uživatelské rozhraní a platební ekosystém

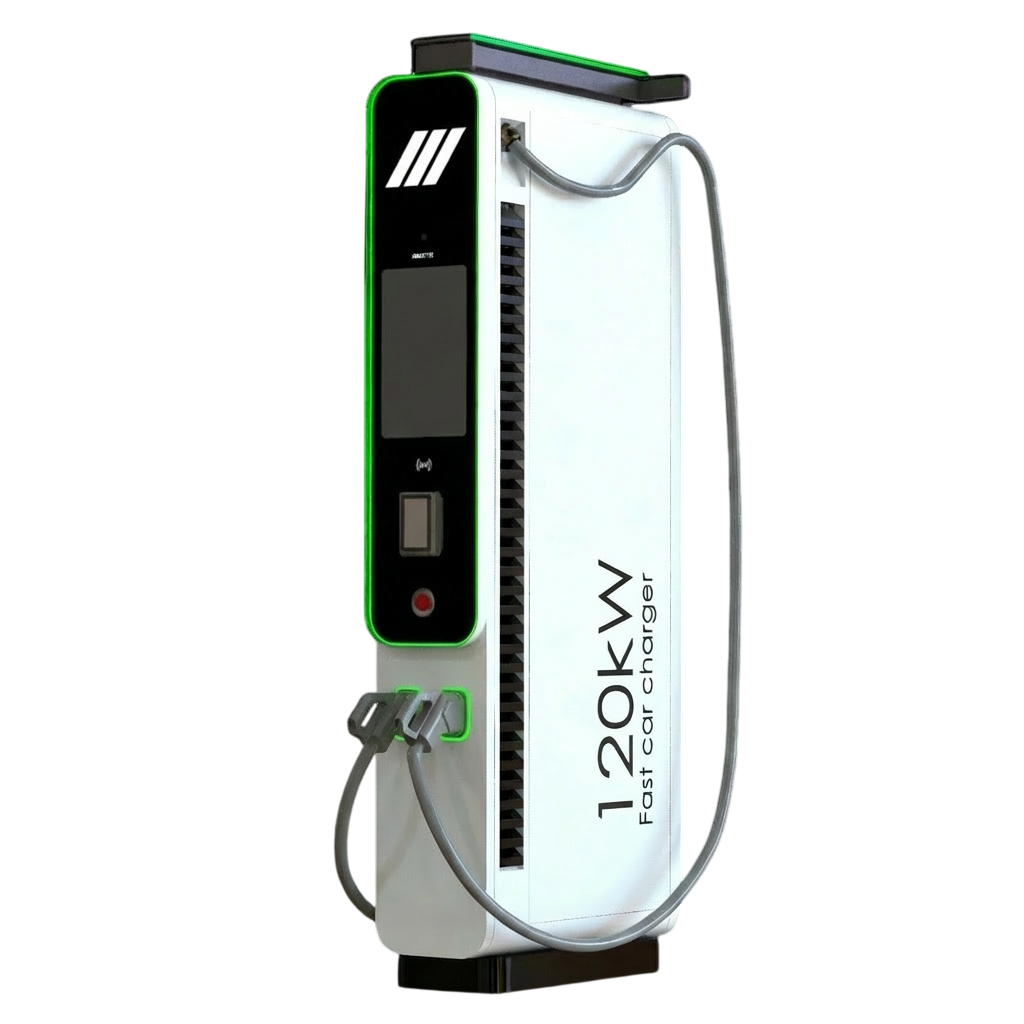

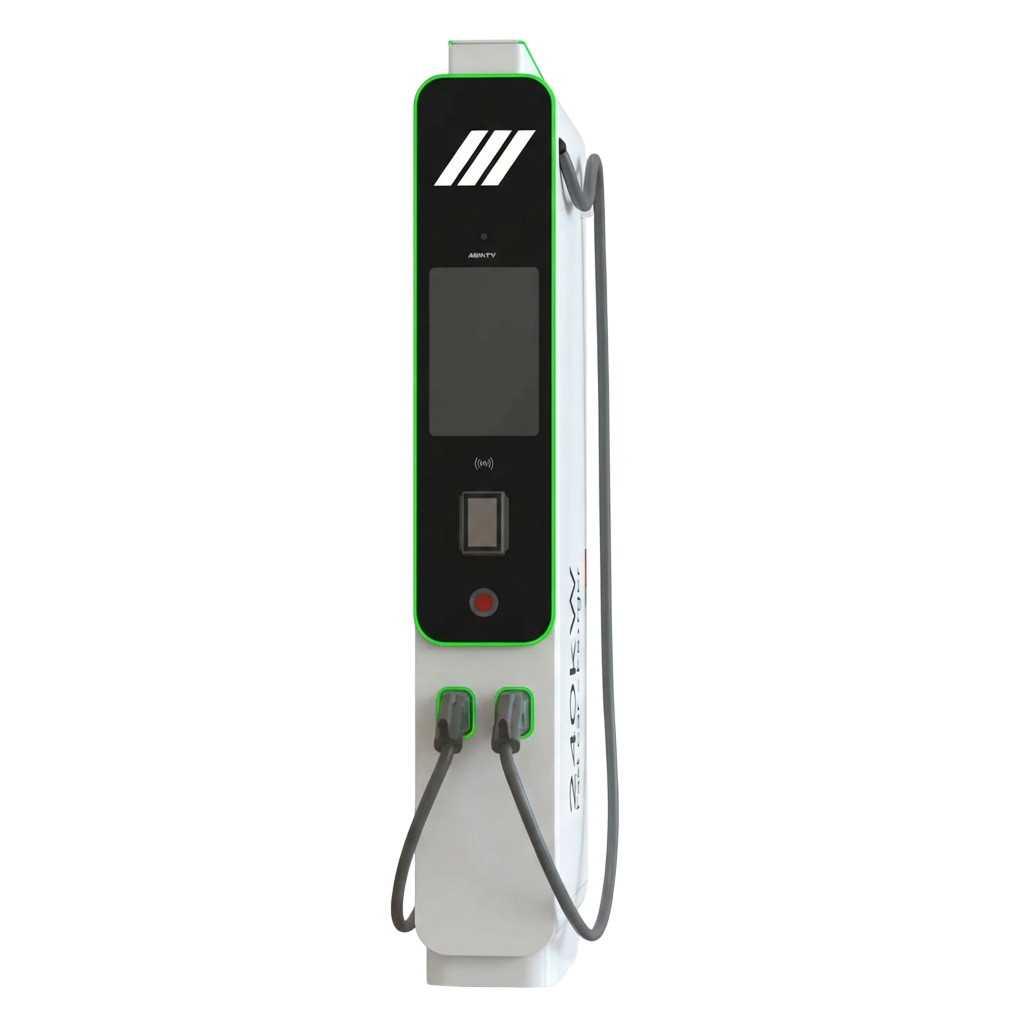

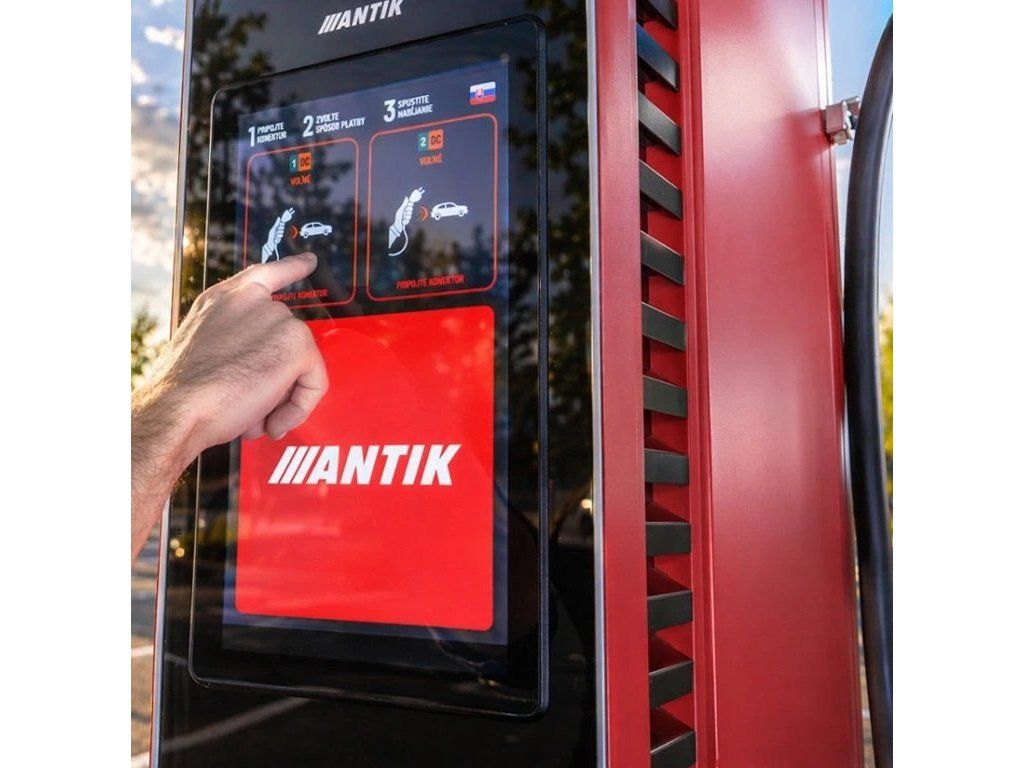

Nabíječka je vybavena 15.6" dotykovým displejem , který poskytuje intuitivní ovládání a vysokou čitelnost v různých světelných podmínkách. Součástí zařízení je integrovaný POS terminál , který umožňuje okamžité zpracování plateb bez potřeby externích řešení. RFID čtečka MIFARE poskytuje rychlou identifikaci uživatelů a podporuje více autentifikačních režimů. nabíjecích stanic. RGB LED indikátory zároveň intuitivně zobrazují stav nabíjení iz větší vzdálenosti.
• 15.6" dotyková obrazovka • Integrovaný POS pro platby
• RFID čtečka 13.8 MHz (MIFARE)
• 2G/3G/4G + 10/100Mbit Ethernet
• RGB LED indikace stavu
Odolná konstrukce
Zařízení je vyvinuto tak, aby zvládalo extrémní teploty od –30 °C do +55 °C bez ovlivnění výkonu. Krytí IP54 a mechanická odolnost IK10 zajišťují dlouhodobé používání iv náročných exteriérových podmínkách. Certifikace podle EV, EMC a bezpečnostních norem potvrzují jeho soulad s mezinárodními provozními požadavky. Spolehlivá konstrukce chrání citlivé komponenty před vnějšími vlivy i při zvýšeném zatížení. Díky tomu je nabíječka vhodná pro trvalý provoz v jakémkoli prostředí, od městských zón po průmyslové areály.
• IP54 krytí pro exteriér
• IK10 dle IEC 62262
• Provoz v rozsahu –30°C až +55°C
• Certifikace IEC 61851, 62477, 61439, EN 50364
• EMC standardy IEC 61000-4-2/-3/
Komunikace a síťové protokoly
Nabíječka poskytuje spolehlivou komunikaci prostřednictvím mobilních sítí i pevného připojení, což umožňuje její plnou integraci do moderních nabíjecích ekosystémů. Podpora protokolu OCPP 1.6 zaručuje kompatibilitu s různými backend systémy , monitorovacími platformami i placenými službami. GPS modul umožňuje přesné sledování polohy v rámci flotilových systémů nebo provozních sítí. Zařízení poskytuje stabilní přenos dat, což zajišťuje spolehlivou diagnostiku a správu v reálném čase. Díky této konektivitě je nabíječka připravena pro inteligentní provoz v moderní infrastruktuře.
• OCPP 1.6 kompatibilita
• 2G/3G/4G GSM modem
• Ethernet 10/100 Mbit
• Integrovaný GPS modul
• Podpora vzdáleného monitoringu
Efektivní energetická bezpečnost a ochrana
Zařízení využívá vícestupňový přepěťový systém Type 1+2+3, který chrání vnitřní komponenty před výkyvy v elektrické síti. Vysoký účiník 0.99 zajišťuje efektivní práci a minimalizuje ztráty během provozu. Ochranná třída 1 garantuje bezpečnou manipulaci i při vysokých výkonnostních parametrech. Nízká klidová spotřeba pomáhá optimalizovat celkové provozní náklady. Celý energetický systém je navržen tak, aby dlouhodobě chránil nabíječku i připojená vozidla.
• Přepětová ochrana Type 1 + 2 + 3
• Třída ochrany 1
• Účinník 0.99
• Klidová spotřeba < 60 W
• Bezpečný provoz při vlhkosti 0–90 %
Optimalizovaný tepelný management výkonových modulů
Pokročilý tepelný systém nabíječky zajišťuje stabilní provoz i při maximálním zatížení, přičemž aktivní chlazení udržuje konzistentní teplotu výkonových komponentů. Celý chladící okruh je navržen tak, aby eliminoval přehřátí při dlouhodobém nabíjení a chránil elektroniku před degradací. Vysoká efektivita řízení tepla prodlužuje životnost zařízení a snižuje provozní rizika. Konstrukce zároveň zajišťuje rovnoměrné odvádění tepla i v extrémních klimatických podmínkách. Tím vzniká stabilní systém, který dokáže spolehlivě pracovat v jakémkoli režimu.
• Stabilní tepelný režim při 120 kW
• Optimalizované chlazení výkonových modulů
• Dlouhodobý provoz bez poklesu výkonu
• Prevence přehřátí v extrémních teplotách
• Snížené namáhání elektroniky
Připravenost na inteligentní infrastrukturu
Nabíječka je navržena tak, aby bez problémů zapadla do stávajících energetických systémů a nabíjecích center. Její architektura umožňuje dynamické řízení výkonu mezi více stanicemi, což podporuje moderní nabíjecí houby. OCPP komunikační služby usnadňují integraci do backendových platforem a systémy správy v reálném čase. Díky flexibilitě je vhodná pro operátory, kteří plánují budovat větší sítě nebo flotilová řešení. Celkové řešení minimalizuje potřebu budoucích úprav a snižuje náklady na rozšíření.
• Kompatibilita se smart infrastrukturou
• Řízení výkonu v nabíjecích houbách
• Plynulé napojení na backend systémy
• Vhodné pro flotilová řešení
• Úspora při budoucích rozšířeních

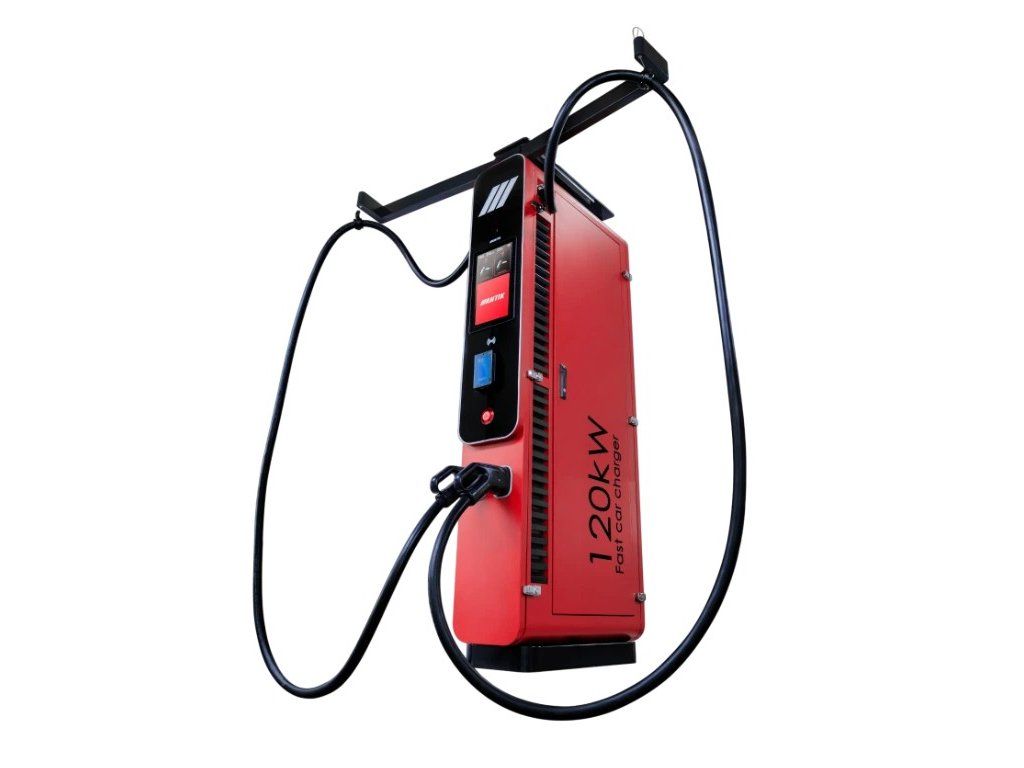

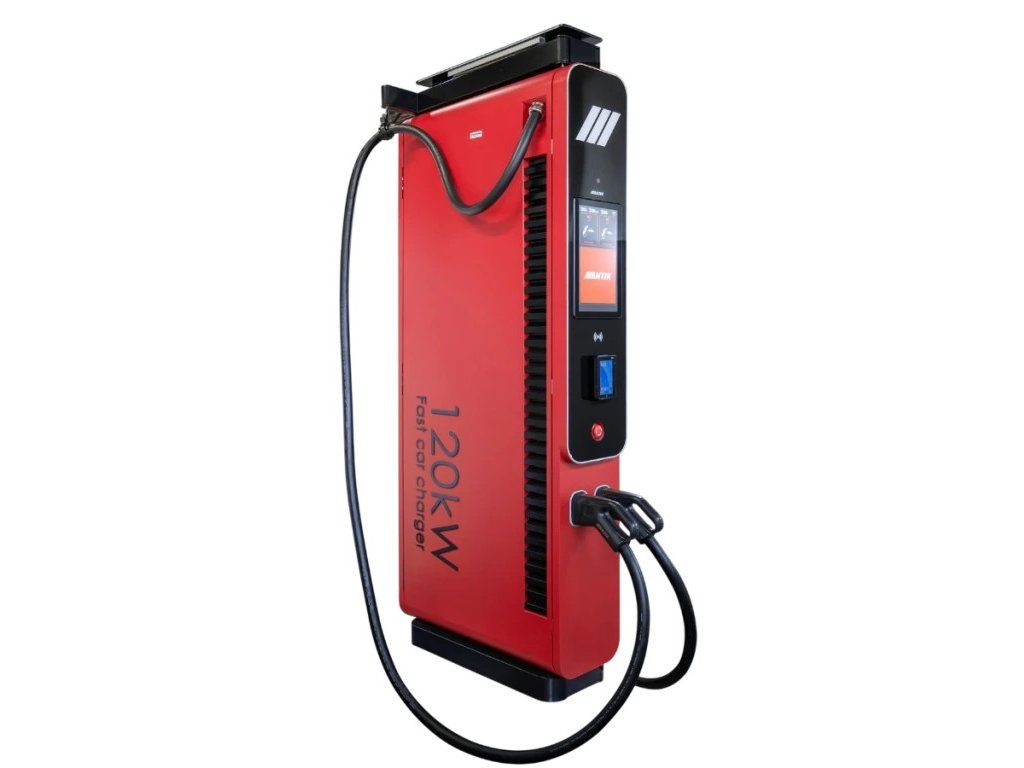

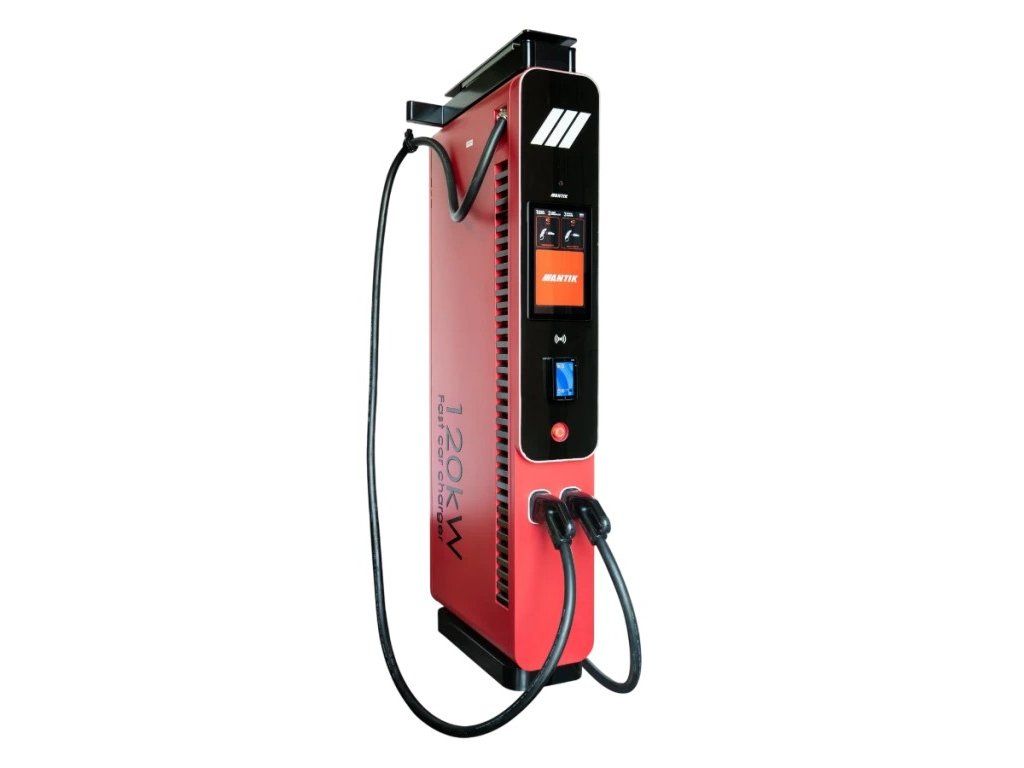

Přizpůsobitelný design a vizuální prvky
Nabíječka umožňuje vysokou míru přizpůsobení barevného provedení, díky čemuž ji lze plně sladit s vizuálním stylem města, energetické společnosti či firemní identity. Panelové segmenty a kryty jsou navrženy modulárně, což umožňuje rychlou změnu barevného schématu nebo doplnění logotypů bez zásahu do technických částí. LED podsvícení po obvodu zajišťuje nejen estetický efekt, ale také lepší viditelnost zařízení v noci, přičemž barva může být přizpůsobena preferencím zákazníka. Vizuální zvýraznění v oblasti displeje zlepšuje navigaci uživatelů a zjednodušuje interakci při nabíjení. Tento přístup umožňuje vytvořit unikátní produktové provedení, které zároveň zachová všechny technické standardy a certifikace.
• Možnost změny barevného schématu kabinetu
• Přizpůsobitelné LED podsvícení a barevné okraje
• Branding přes loga, grafiku a PVC panely
• Modulární kryty pro jednoduché designové změny
• Přizpůsobení pro města, firmy a energetické operátory
Flexibilní možnosti umístění a montáže

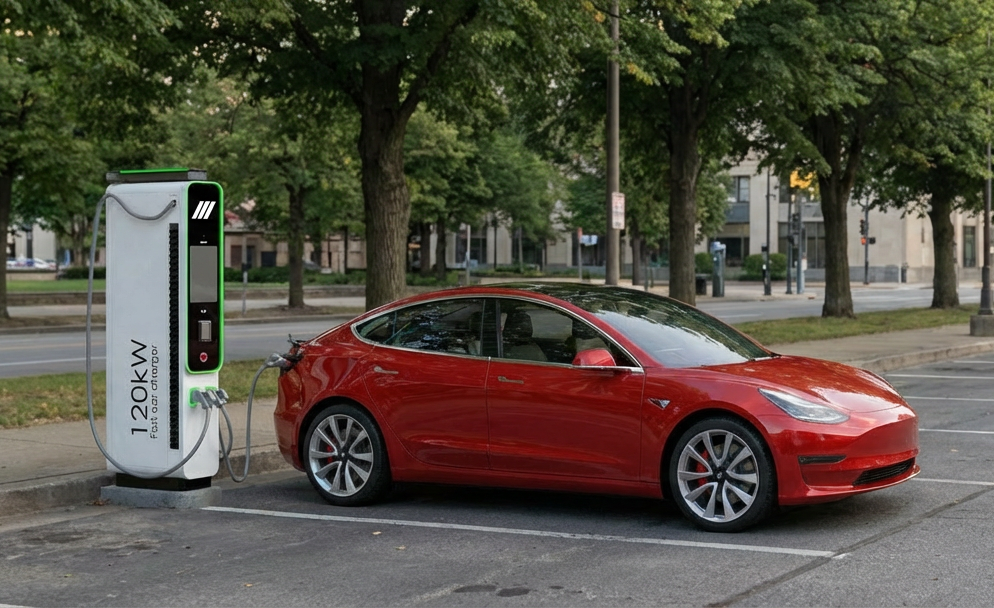

Konstrukce nabíječky umožňuje její instalaci v širokém spektru lokalit, od městských prostor až po průmyslové areály. Kompaktní rozměry usnadňují montáž a snižují nároky na instalační plochu, díky čemuž je vhodná i pro menší nabíjecí zóny. Robustní krytí zajišťuje, že zařízení odolává prachu, vlhkosti i běžným fyzickým vlivům. Stabilita konstrukce zároveň eliminuje potřebu náročných stavebních úprav. Tím nabízí velmi flexibilní řešení pro soukromé i veřejné operátory.
• Kompaktní rozměry pro snadnou montáž
• Odolnost vůči povětrnostním vlivům
• Stabilní konstrukce bez složitého kotvení
• Vhodné pro široké portfolio lokalit
• Vysoká instalační flexibilita
Máte dotaz ohledně konkrétního produktu, jeho funkcí, technických parametrů? Jsme tady pro vás a rádi vám pomůžeme s výběrem vhodného řešení či vysvětlením nastavení.
Napište nám na info@prestige-energy.cz a náš tým odborníků vám odpoví v co nejkratším čase. Vaše spokojenost a správné fungování zařízení jsou pro nás prioritou.
Časté dotazy: ANTIK DC Rychlonabíječka 120 kW ATK-FCS120
Jaký je maximální nabíjecí výkon této stanice?
Maximální výkon je 120 kW při konfiguraci jednoho výstupu. Stanice podporuje i dvouvýstupový režim , ve kterém dokáže dodávat 2×60 kW najednou.
Jaké nabíjecí konektory tato nabíječka používá?
Zařízení je vybaveno CCS2 DC konektory , které podporují napětí v rozsahu 150–1000 VDC a maximální proud 300 A na výstup.
Dá se nabíjet více vozidel současně?
Ano. Nabíječka podporuje souběžné dvojité nabíjení výkonem až 60 kW na každý výstup, nebo plný výkon 120 kW při nabíjení jednoho vozidla.
Jaké bezpečnostní a certifikační normy zařízení splňuje?
Nabíječka je certifikována podle:
- IEC 61851-1, IEC 61851-23 (nabíjení EV),
- IEC 62477-1, IEC 61439-1, IEC TS 61439-7 ,
- EN 62311, EN 50364 ,
- Normy EMC IEC 61000-4-2/-3/-4/-5/ -6
- IEC 61851-21-2 (emisní limity),
- IEC 61000-3-12 (harmonické zkreslení)
Jak dlouhý je nabíjecí kabel?
Každý DC výstup je vybaven 5metrovým kabelem s integrovaným systémem zavěšení.
Jaký typ přepětové ochrany se používá?
Nabíječka používá vícestupňovou přepěťovou ochranu typu 1+2+3 , což zajišťuje stabilitu i v prostředích s nestabilní sítí.
Jaká je hmotnost a rozměry nabíječky?
Rozměry zařízení jsou 2100 × 300 × 860 mm a hmotnost 290 kg .
Je nabíječka vhodná i pro veřejné provozy s vysokým zatížením?
Ano. Vysoký výkon, velký rozsah napětí, robustní chlazení a průmyslové certifikace ji řadí mezi řešení vhodná pro veřejné rychlonabíjecí stanice , čerpací stanice , městské sítě a firemní flotily.
Parametry AC elektrické přípojky
- Napájení: 2×230 V (400 V) 50 Hz
- Jištění: 3×350 A
- Ochrana: Třída 1
- Účinník: 0.99
- Přepětová ochrana: Type 1 + 2 + 3
- Klidová spotřeba: < 60 W
Parametry DC výstupu
- Konektor: CCS2
- Výstupní napětí: 150 – 1000 V DC
- Konfigurace výkonu: 2×60 kW nebo 1×120 kW
- Max. výstupní proud: 200 A – 250 A na jeden výstup
- Délka nabíjecího kabelu: 5 m
- Integrovaný systém zavěšení kabelů
Uživatelské rozhraní
- Displej: 15.6" dotykový
- Integrovaný POS terminál
- RFID čtečka: 13.8 MHz (MIFARE)
- Konektivita: 2G / 3G / 4G GSM, 10/100 Mbit Ethernet
- GPS modul pro přesnou polohu zařízení
- Protokol: OCPP 1.6
- Indikace stavu nabíjení: RGB LED pásy
Certifikace a standardy
Nabíjení elektrických vozidel
- ES 61851-1
- IEC 61851-23
- IEC 62477-1
- IEC 61439-1
- IEC TS 61439-7
- EN 62311
- EN 50364
EMC kompatibilita a bezpečnost
- IEC 61000-4-2/-3/-4/-5/-6 (Odolnost, Class A)
- IEC 61851-21-2 (Emise, Class A)
- IEC 61000-3-12 (Harmonické zkreslení)
Provozní podmínky a krytí
- Provozní teplota: –30 °C až +55 °C
- Vlhkost: 0 – 90 %
- Instalace: Vnitřní i vnější
- Krytí: IP54
- Mechanická odolnost: IK10 podle IEC 62262
Hlučnost
- < 62 dB(A) ve vzdálenosti 1 m při plném výkonu
Rozměry a hmotnost
- Rozměry: 2100 × 300 × 860 mm
- Hmotnost: 290 kg
Základní vlastnosti
- Kompaktní rozměry vzhledem k vysokému nabíjecímu výkonu
- Možnost přizpůsobit design požadavkům zákazníka
- Současné nabíjení na dvou výstupech do 120 kW nebo jednom do 240 kW
- Vyřešený management kabelů
- Indikace stavu pomocí LED pásů
- Podpora výstupního napětí v rozsahu 150 až 1000 V
