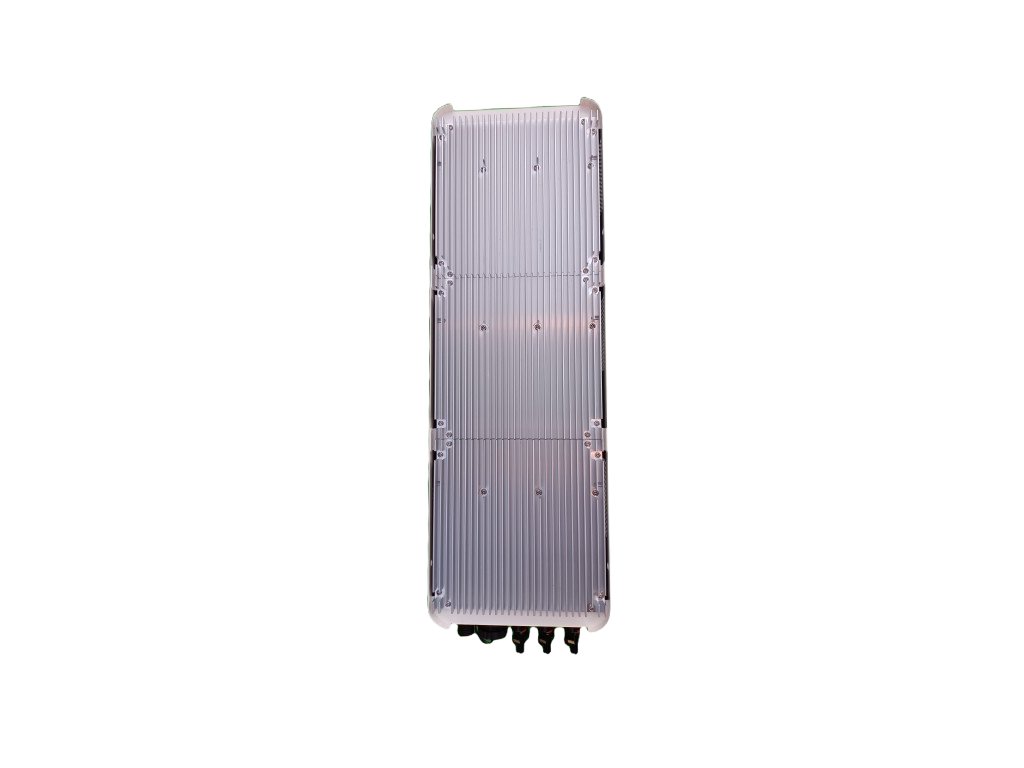

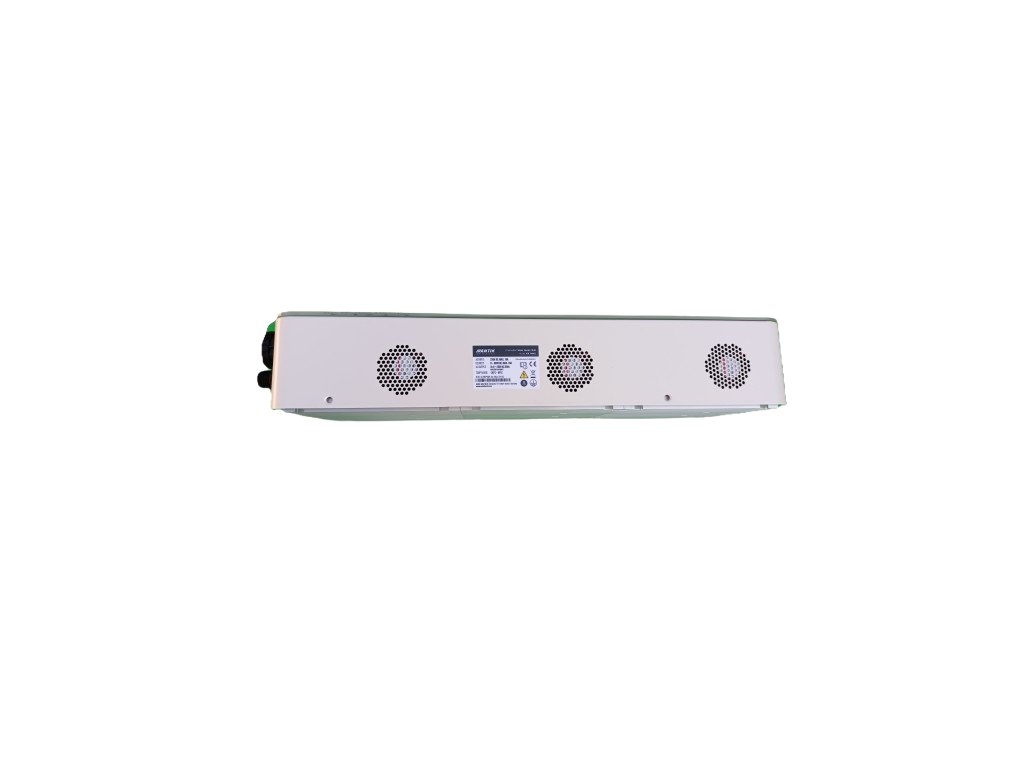

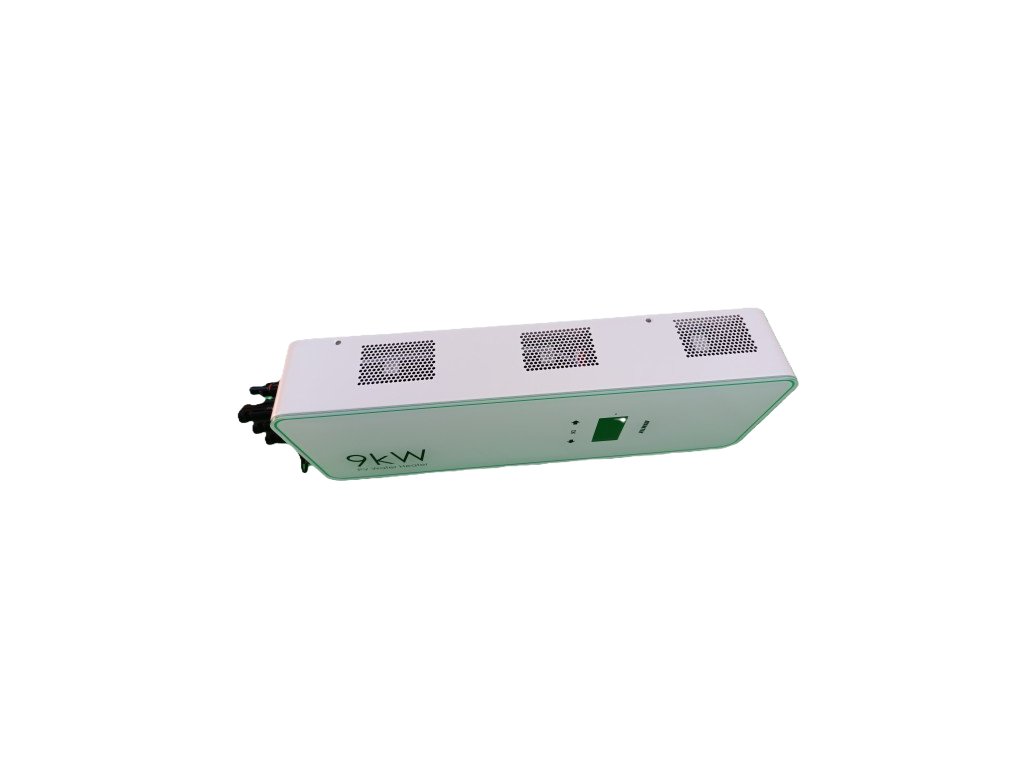

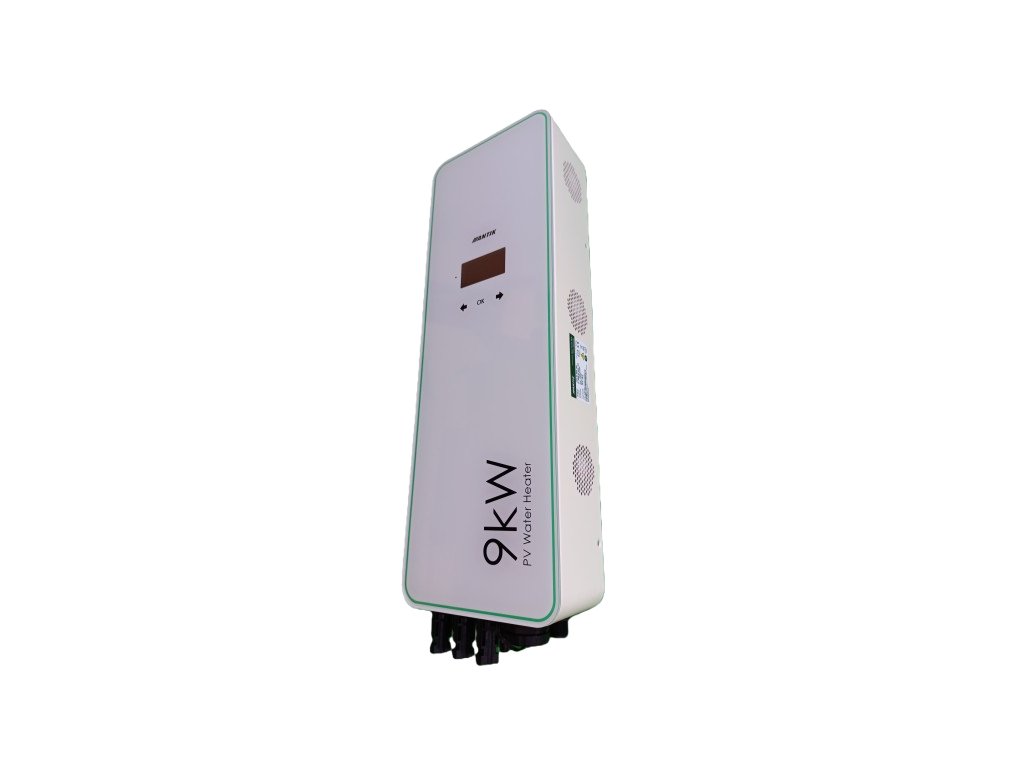

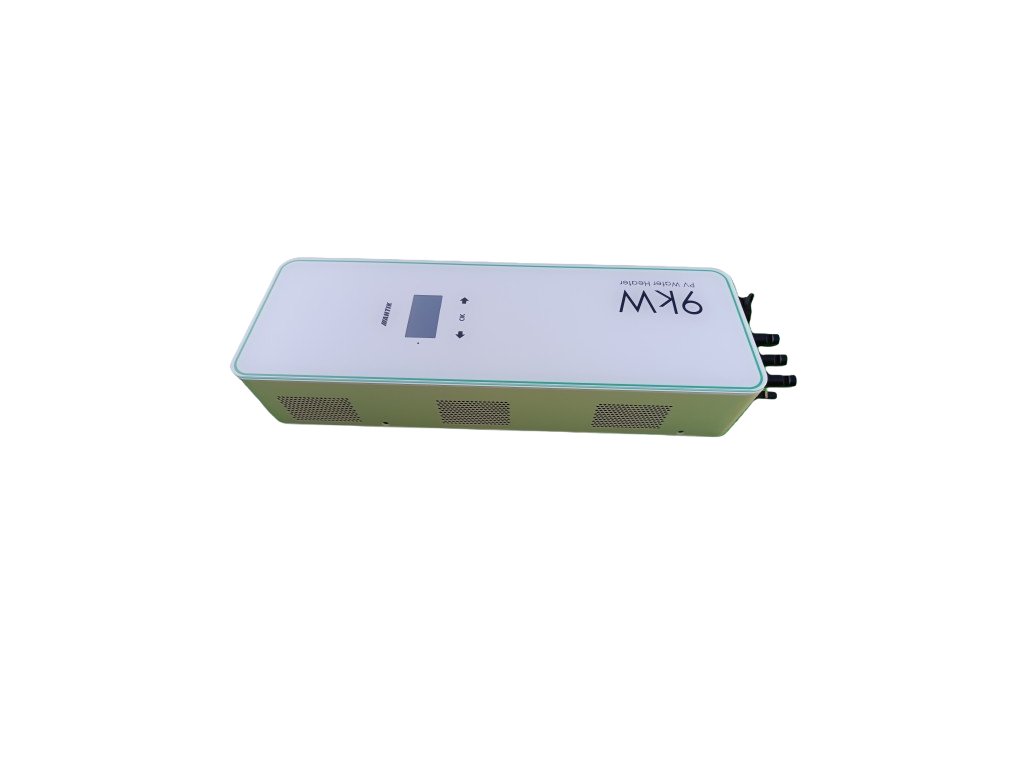

ANTIK FV Water Heater PWH 9 - 9kW
Kód: ATK-PWH-DC9.png?6782fd0d)
.png?678300ce)
.png?6782f96a)
.png?6782fe34)
.png?6782ffc8)
.png?6782fb68)
Detailní popis produktu

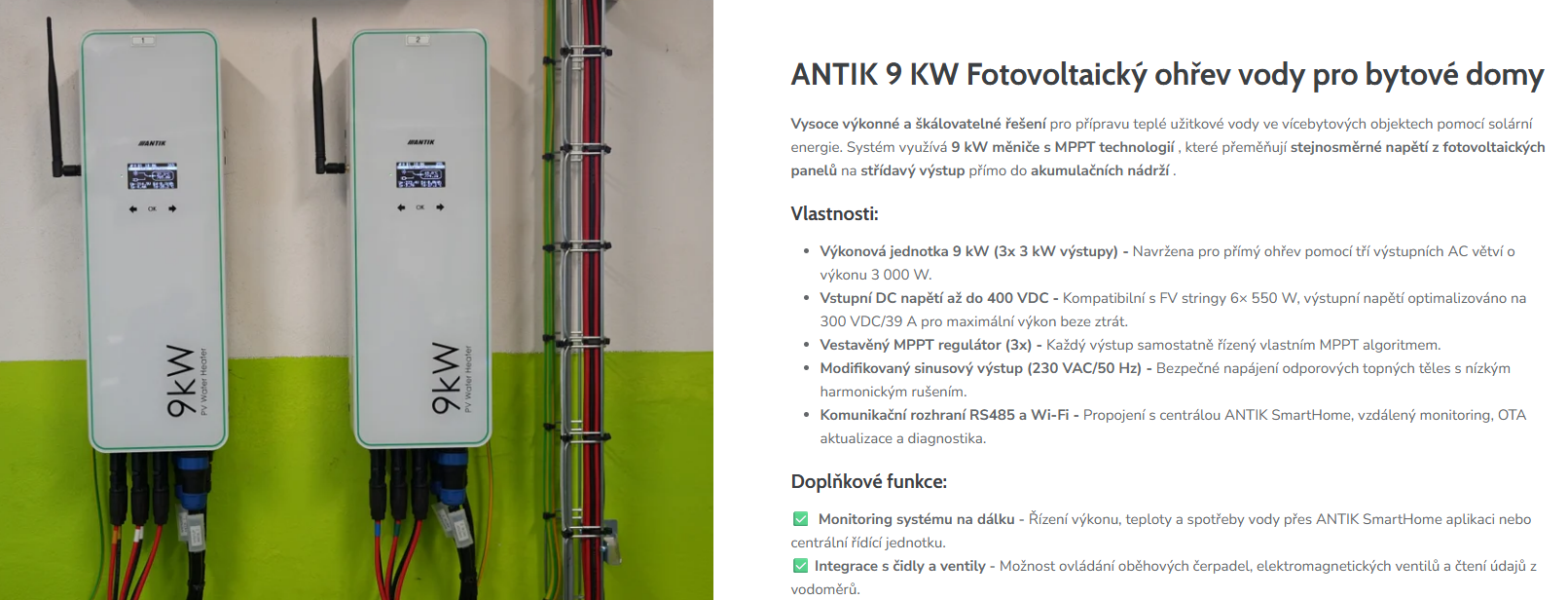

Fotovoltaický ohřívač vody ANTIK 9kW je výkonnější verze domácího vytápění o výkonu 3kW, která je určena především pro použití ve větších objektech pro přípravu teplé užitkové vody (TUV). Jednotka je určena pro připojení topného tělesa o výkonu 9 kW (3x 3kW). Jednotka může pracovat samostatně nebo jako vícedílný systém společně s řídicím a komunikačním modulem ANTIK, který zajišťuje fungování systému jako technologického celku spolu s řízením ventilů, odečtem vodoměru a pohonem oběhového čerpadla.
AC vstup měniče: 230 VAC, Max. 6A

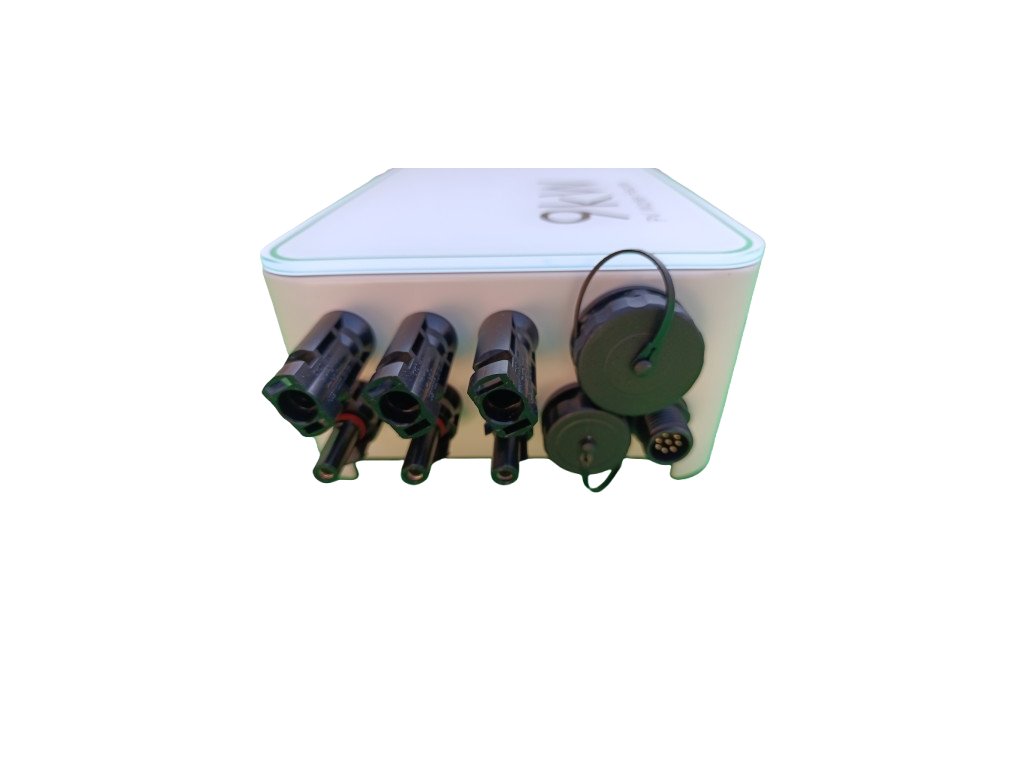

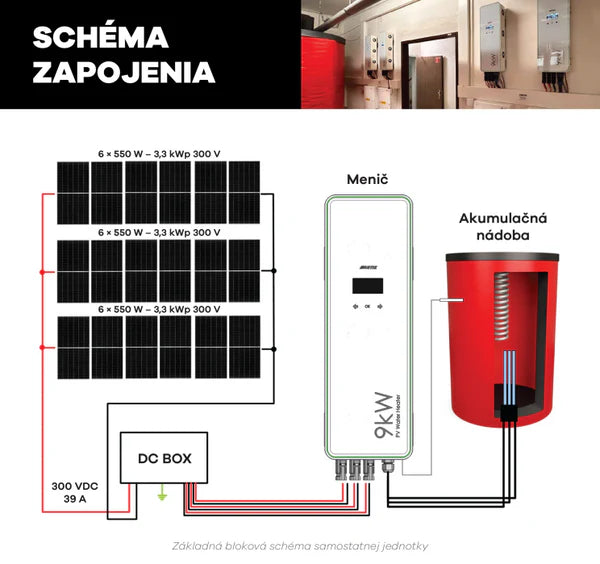

DC vstup měniče: 3× 0 – 400 VDC, max. 16A
AC výstupy měniče: 0 – 250 VAC 50 Hz
obdélníkový průběh (modifikovaný sinus) vhodné pouze pro odporovou zátěž MPPT
měnič: Maximální výkon 3×3000W
Uživatelské rozhraní: 2,5” OLED displej, dotyková
tlačítka Nástroj přibalené konzoly Rozměry: 480 × 160 × 80 mm Hmotnost: 4 kg Provozní teplota: -20 až 60 °C Krytí: IP31
FAQ – Pro uživatele
- Jaký typ bojleru potřebuji?
Systém je kompatibilní s běžnými akumulačními elektrickými bojlery se standardní topnou spirálou (230 V nebo 3× 230 V). Pro optimální výkon doporučujeme spirály o výkonu 3 až 9 kW. Pokud je potřeba, topnou jednotku lze jednoduše vyměnit bez nutnosti měnit celý bojler.
- Kolik bytů dokáže jednotka obsloužit a jaký objem vody zvládne ohřát?

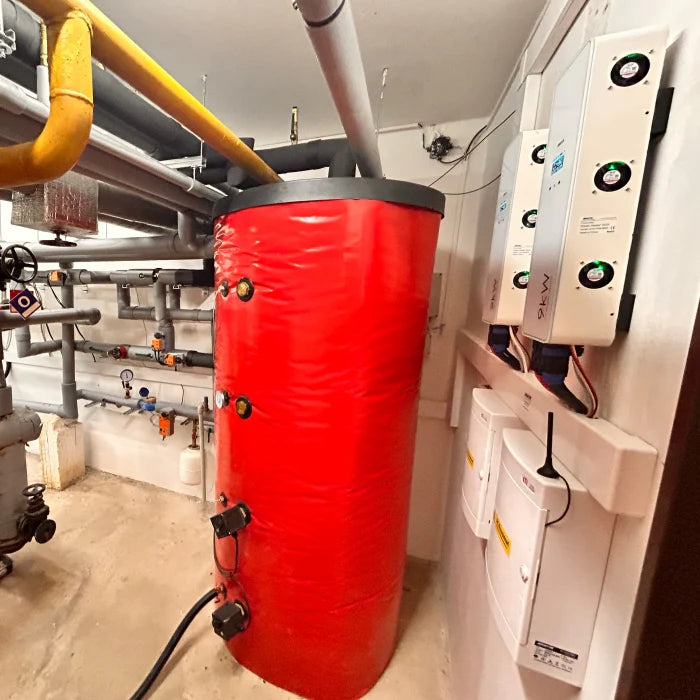

Jednotka ATK-PWH9KW s výstupem 3×3 kW je navržena pro centrální zásobování teplou vodou v bytových domech nebo větších objektech. U správně nadimenzované akumulační nádrže (např. 500–1000 l) dokáže denně ohřát až 400–800 litrů vody , což odpovídá spotřebě TUV pro 4 až 8 bytů (při běžné spotřebě 50–100 l/osoba/den). Účinnost systému závisí na výkonu připojené fotovoltaiky, typu topného tělesa a konfiguraci systému. Při optimálních podmínkách (např. 8–10 kWp FV systém a správně nastavená logika ohřevu) lze během slunečných dnů pokrýt více než 60 % denní spotřeby teplé vody jen ze solárních přebytků, bez potřeby baterií nebo připojení k externím topným zdrojům.

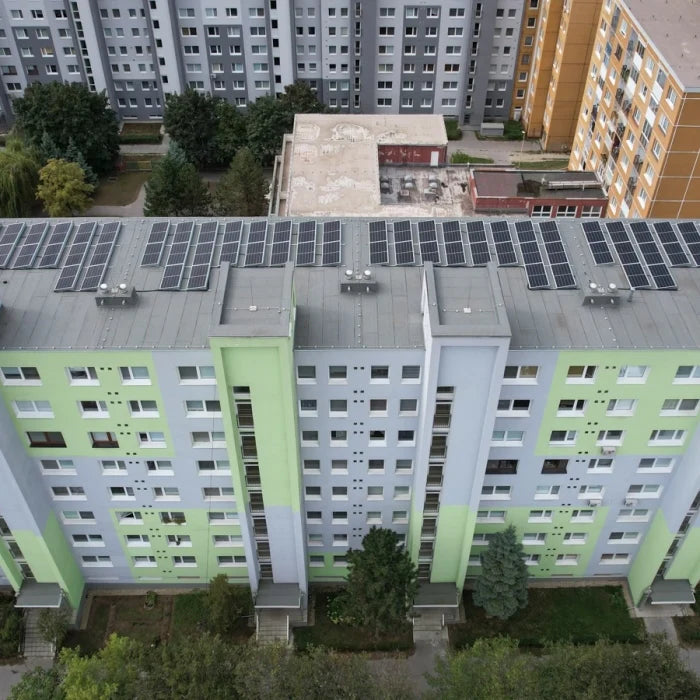

- Kolik jednotek se standardně instaluje v bytových domech?

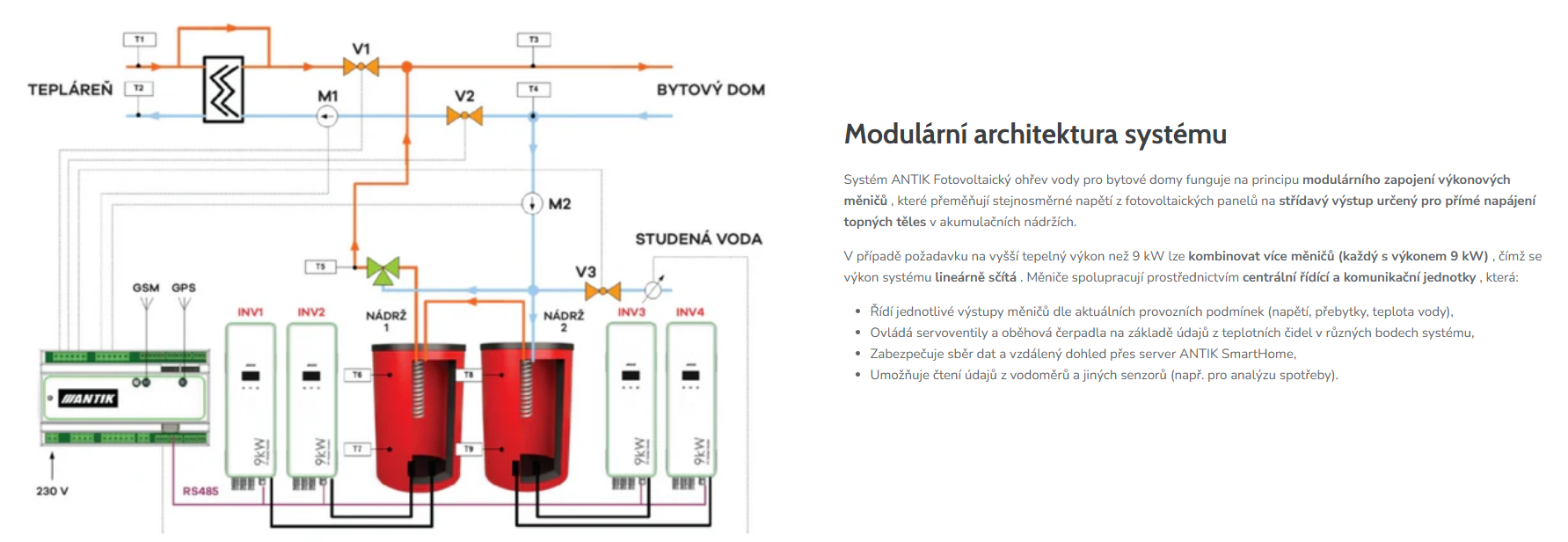

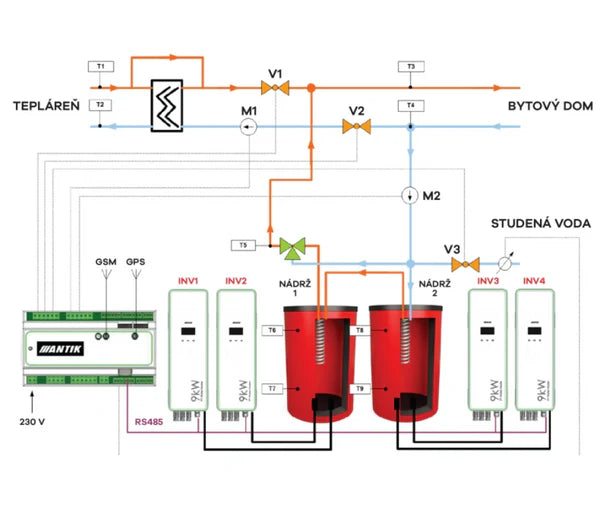

V bytových domech se standardně instalují 2 až 4 jednotky ATK-PWH9KW , v závislosti na velikosti objektu, počtu bytů a požadavcích na objem teplé vody. Každá jednotka dokáže samostatně obsloužit akumulační zásobník o objemu 500–1000 la pokrýt TUV pro přibližně 4 až 8 bytů . Více jednotek je možné propojit do společného systému s centrálním řízením přes ANTIK modul , který zajišťuje současné ovládání ventilů, čerpadel a optimalizaci využití solárních přebytků napříč celým objektem. Takový modulární přístup umožňuje snadné škálování iu větších bytových domů nebo technických zařízení budov.
- Je vhodné použít systém i ve větších obytných domech?
Výrazné snížení provozních nákladů. Ohřev vody probíhá v době, kdy je dostupná sluneční energie – bez potřeby nákupu elektřiny ze sítě. Systém je navíc bezúdržbový a nemá mechanické části podléhající opotřebení.
- Funguje to i v bytech nebo starších budovách?
Systém je navržen také pro menší objekty, bytové jednotky nebo starší instalace – právě díky nízké náročnosti na elektroinstalaci. V případě více bytových domů je možné nasadit i centrální modul s více výstupy a řízením podle priorit .
FAQ – Pro techniky
- Je třeba upravovat hlavní rozvaděč?
Ne. Díky plug-and-play řešení není nutné instalovat samostatné jističe nebo stykače. Zařízení se zapojuje do klasické 230 V zásuvky a komunikuje s topným tělesem bojleru.
- Jaká je konfigurace výkonových výstupů?
Systém je dimenzován na 3-fázový ohřev (9 kW), přičemž každá fáze je řízena samostatně podle dostupného výkonu z FV panelů. Je možný i provoz v jednofázové verzi (3 kW).
- Je možné systém řetězit nebo rozšířit?

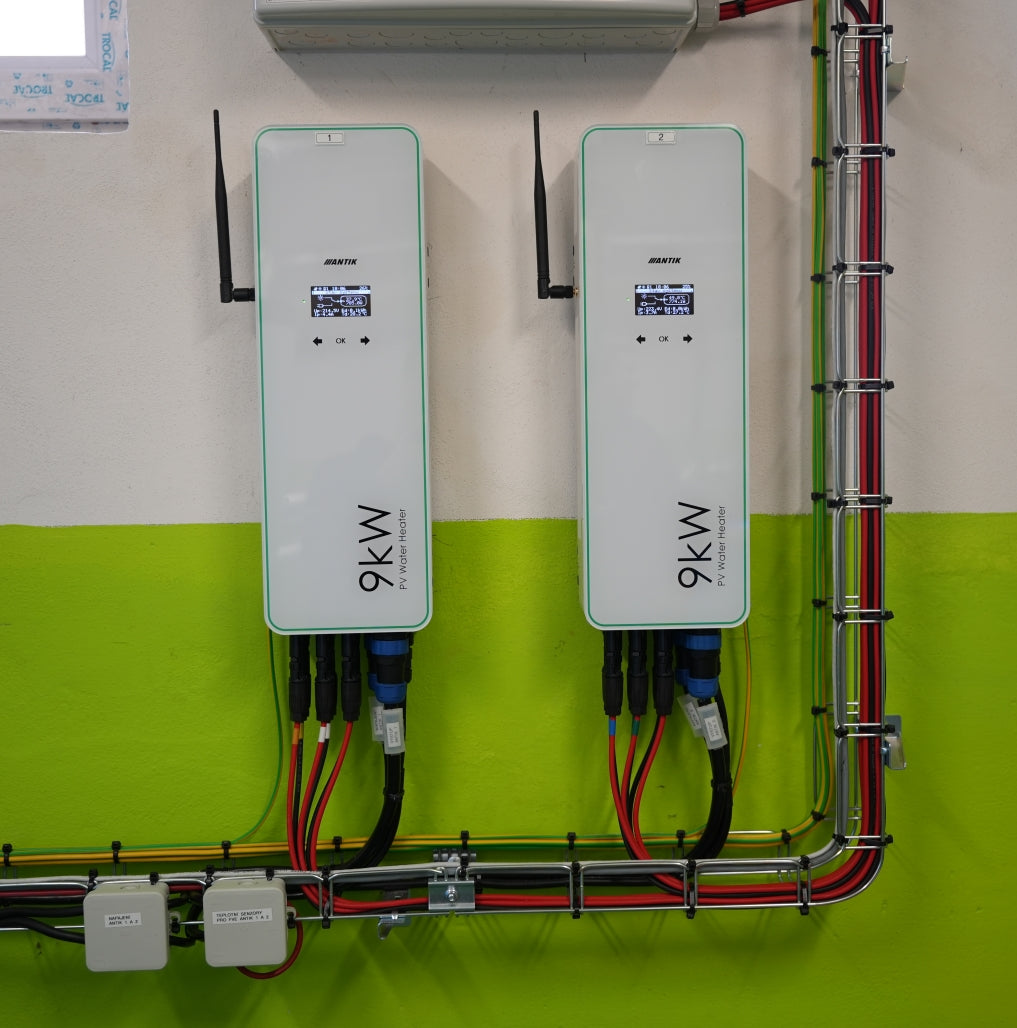

Ano. Řešení podporuje paralelní provoz více jednotek. Při správném nakonfigurování lze systém nasadit i do bytových domů či polyfunkčních objektů.
- Jak se řeší záložní ohřev mimo přebytky?

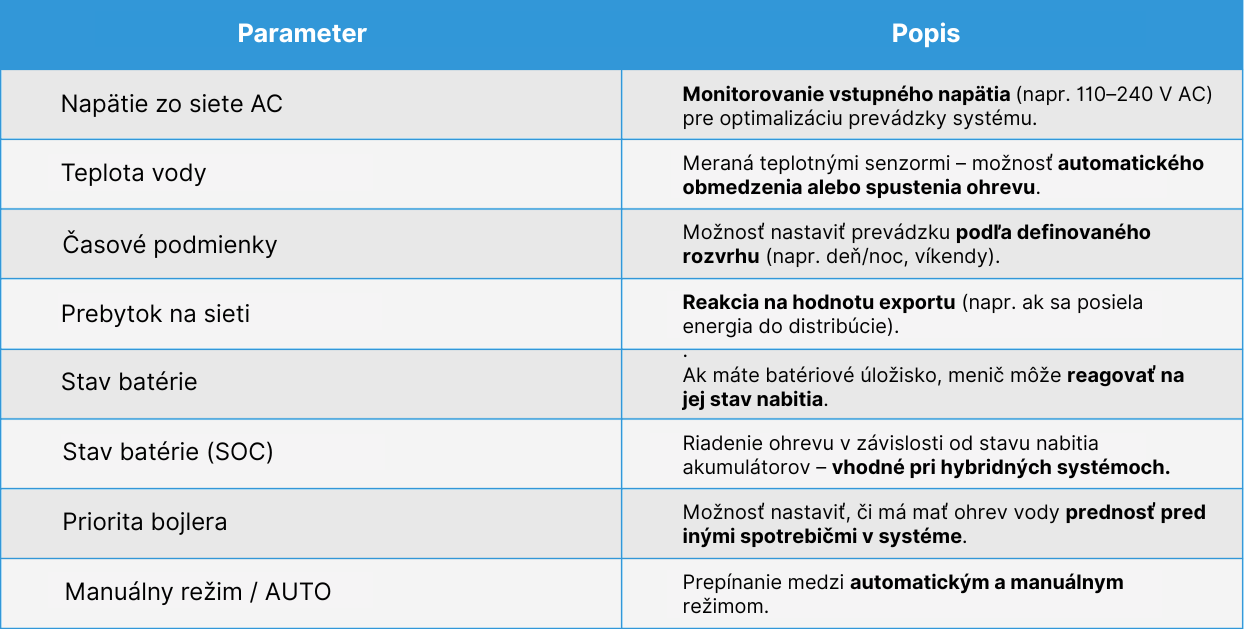

Systém umožňuje definovat teplotní režim, při kterém se aktivuje záložní AC ohřev (např. během noci). Uživatel může omezit dobu ohřevu nebo výkonnostní strop, čímž se optimalizuje spotřeba z distribuční sítě.
- Vyžaduje zařízení aktivní chlazení nebo speciální umístění?
Ne, jednotka je vybavena pasivním chladícím systémem s efektivním odvodem tepla přes hliníkové pouzdro. Stačí zajistit dostatek prostoru pro přirozenou ventilaci . neumísťovat do uzavřených skříněk bez proudění vzduchu.
Doplňkové parametry
| Kategorie: | Ohřev vody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 8 kg |
| EAN: | 8588008008294 |
-
ANTIK FV Water Heater PWH 9 - 9kW - Technický list (422.8 kB)
-
ANTIK Water Heater PWH 9 - uživatelská příručka (1.4 MB)
