Zjištění skutečného výkonu topné patrony
v poslední době jsme zaznamenali zvýšený počet dotazů týkajících se výkonu topných patron používaných pro fotovoltaický ohřev vody. Rozhodli jsme se proto připravit jednoduché vysvětlení základních principů odporové zátěže a jejího chování při různých napětích.
Mnoho uživatelů se domnívá, že topná patrona bude vždy pracovat s výkonem uvedeným na jejím štítku. Ve skutečnosti však jmenovitý výkon platí pouze při jmenovitém napětí, zpravidla 230 V. Pokud je topná patrona napájena přímo z fotovoltaických panelů, je její skutečný výkon závislý na aktuálním napětí FV pole.
Věříme, že vám tento přehled pomůže při správném návrhu systému a výběru vhodné topné patrony pro váš fotovoltaický ohřev vody.
Zjištění skutečného výkonu topné patrony

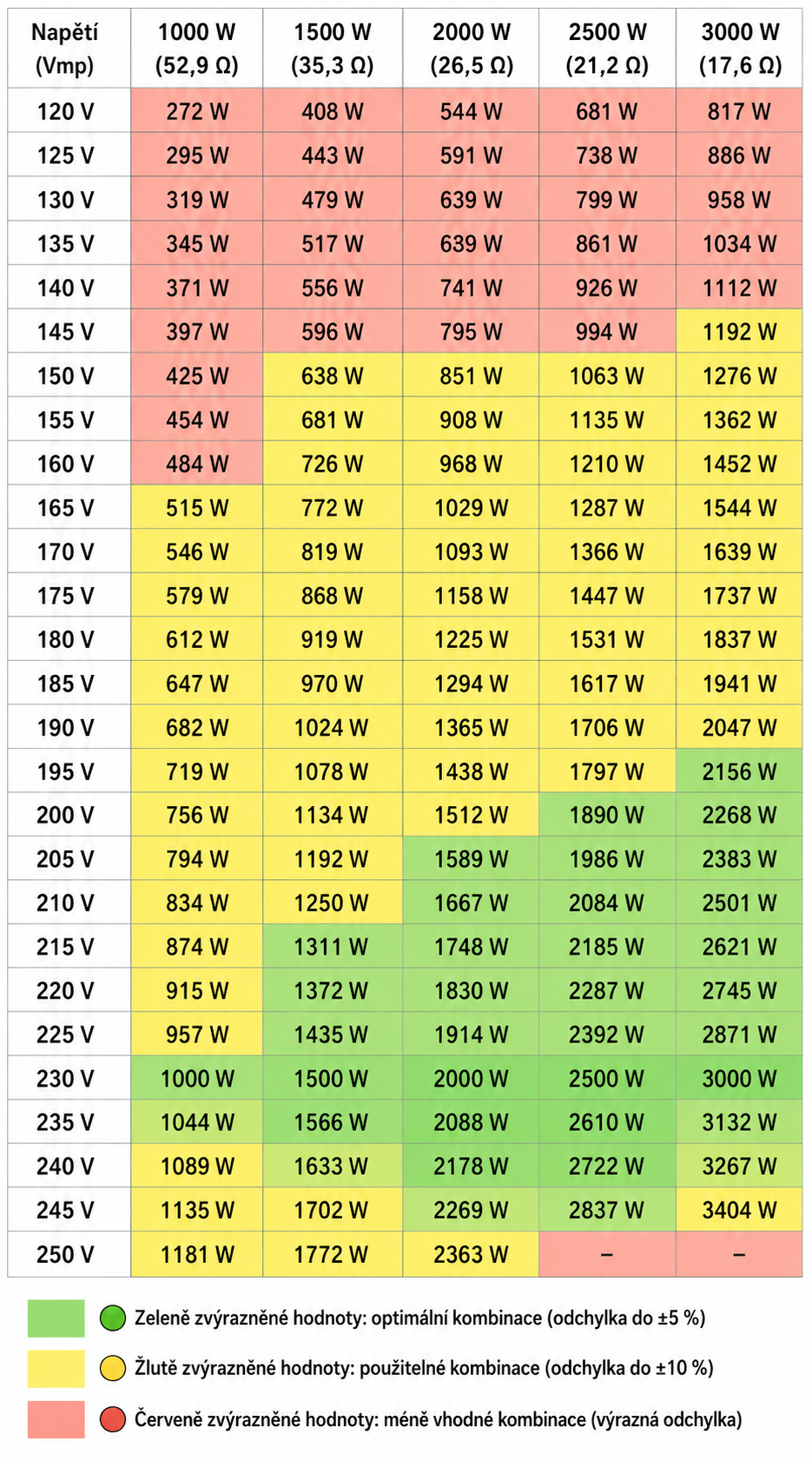

Pokud znáte:
- pracovní napětí FV panelů (Vmp),
- výkon již zakoupené topné patrony,
najdete v tabulce jejich průsečík.
Příklad:
- Napětí FV pole: 170 V
- Topná patrona: 3000 W
Výsledný výkon ohřevu:
➡️ 1639 W
To znamená, že topná patrona s nominálním výkonem 3000 W bude při napětí 170 V reálně dodávat přibližně 1639 W tepelného výkonu.
Výpočet výkonu
Výkon topné patrony se řídí vztahem: I = V / R
a následně: P = U² / R
kde:
- P = výkon (W)
- U = napětí FV pole (V)
- R = odpor topné patrony (Ω)
Z tohoto důvodu klesá výkon topné patrony při nižším napětí a naopak roste při vyšším napětí.
